Noyau de moule et cavité de moule : différences et considérations de conception

Introduction

Dans le moulage par injection, le noyau du moule et la cavité du moule sont essentiels à la création de pièces précises. Tandis que la cavité façonne la surface extérieure, le noyau forme les caractéristiques internes. Comprendre leurs différences est essentiel pour optimiser la conception des moules.

Dans cet article, nous aborderons le rôle des noyaux et des empreintes de moule, explorerons leurs considérations de conception et fournirons les meilleures pratiques pour obtenir des pièces moulées de haute qualité. Vous apprendrez comment améliorer l’efficacité de la production et la durabilité des moules grâce à une conception et une sélection de matériaux appropriées.

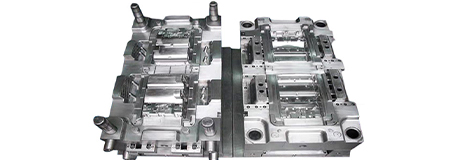

Comprendre le noyau du moule et la cavité du moule

Qu'est-ce qu'un noyau de moule ?

Le noyau du moule est le composant du moule qui façonne les caractéristiques intérieures de la pièce moulée. Il est généralement positionné à l’intérieur de la cavité du moule et reste immobile pendant le processus de moulage. Le noyau est responsable de la formation des zones creuses, des cavités internes, des contre-dépouilles ou des filetages à l'intérieur de la pièce. Il joue un rôle crucial dans la création de la géométrie interne de la pièce, essentielle pour les conceptions complexes. Par exemple, dans la production de bouteilles en plastique, le noyau du moule formerait l’espace creux à l’intérieur de la bouteille, permettant au plastique de prendre forme lors de l’injection.

Le matériau choisi pour le noyau du moule doit résister à de fortes variations de pression et de température, car il subira les forces les plus importantes au cours du cycle de moulage. Par conséquent, les noyaux de moules sont généralement fabriqués à partir de matériaux durables tels que l’acier trempé ou des matériaux en alliage pour garantir longévité et précision.

Qu’est-ce qu’une cavité de moule ?

La cavité du moule, en revanche, façonne les caractéristiques externes de la pièce. C'est l'espace du moule où le matériau fondu est injecté pour former la géométrie extérieure du produit. Les cavités de moule sont généralement conçues pour s'adapter aux contours de la surface du produit, tels que les courbes ou les surfaces planes, garantissant ainsi que la pièce finale répond aux spécifications dimensionnelles et esthétiques.

La cavité du moule est généralement fixe et est située en face du noyau du moule, formant les limites externes de la pièce. Le choix du matériau pour la cavité est crucial, car il doit résister à des températures et à une usure élevées, en particulier si la pièce moulée est complexe ou implique une production en grand volume. Les cavités du moule peuvent être fabriquées à partir de matériaux comme l’acier inoxydable ou d’autres alliages à haute résistance.

Interaction entre le noyau du moule et l'empreinte

Le noyau et la cavité travaillent en tandem pour créer la pièce moulée finale. Ensemble, ils définissent la forme complète de la pièce, le noyau formant les éléments internes et la cavité formant la surface externe. Pendant le processus d'injection, du plastique fondu est injecté dans la cavité du moule, remplissant l'espace entre le noyau et la cavité. Le processus de refroidissement permet ensuite au matériau de se solidifier et le moule s'ouvre pour éjecter la pièce finie.

La conception et l’alignement du noyau et de la cavité sont cruciaux pour garantir que la pièce moulée ait la forme et la qualité souhaitées. Tout désalignement ou conception inappropriée pourrait entraîner des défauts tels que des défauts d'ajustement ou des éclairs autour de la pièce. De plus, l'interaction entre le noyau et la cavité a un impact sur le temps de refroidissement, le processus d'éjection et l'efficacité globale de l'opération de moulage.

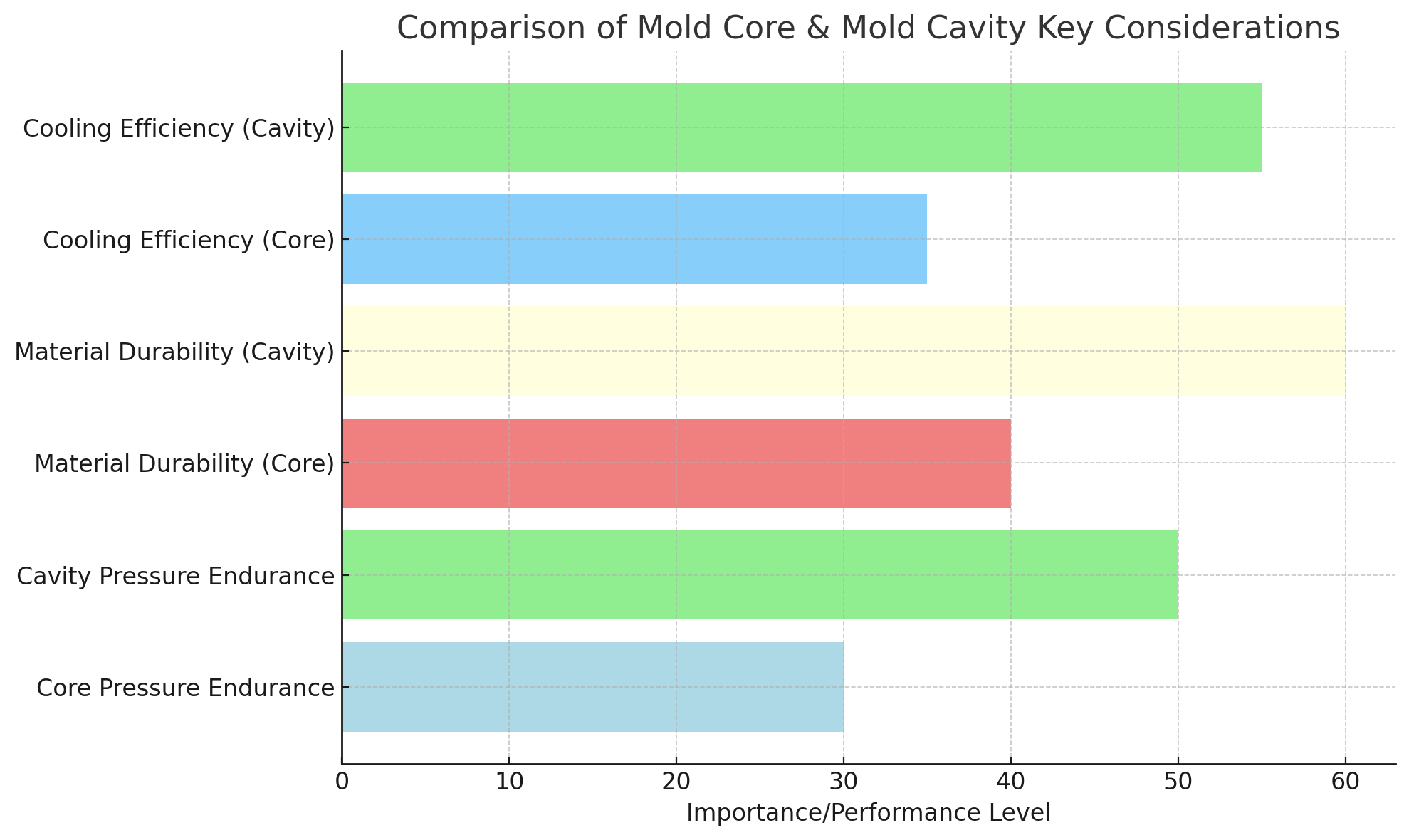

Différences clés entre le noyau du moule et l'empreinte du moule

Fonctionnalité et conception

Même si le noyau et l'empreinte du moule remplissent des rôles complémentaires, leur conception et leur fonctionnalité diffèrent considérablement. Le noyau est principalement responsable de la création de caractéristiques internes, telles que des trous, des évidements ou des filetages. Il est souvent conçu pour être déplacé pendant le processus de moulage afin de faciliter l'éjection des pièces. La cavité, quant à elle, forme la surface externe de la pièce et est généralement fixe lors du moulage.

La conception du noyau et de la cavité doit être soigneusement étudiée pour garantir qu’ils fonctionnent ensemble de manière transparente. Le noyau doit être conçu avec des caractéristiques internes précises et suffisamment solide pour supporter les pressions d'injection, tandis que la cavité doit être façonnée pour produire les contours externes de la pièce. Ces différences de fonction entraînent souvent des variations dans la complexité de conception de chaque composant.

Différences d’endurance à la pression

L'une des principales différences entre le noyau du moule et la cavité réside dans le niveau de pression auquel chaque composant est soumis pendant le processus de moulage. La cavité du moule subit généralement une pression plus élevée, car elle doit se remplir complètement de matériau fondu pendant le cycle d'injection. En effet, la cavité doit former la forme externe et la structure de la pièce, ce qui nécessite qu'elle soit étroitement remplie de matériau pour garantir la précision.

Le noyau du moule, en revanche, subit généralement une pression plus faible puisqu'il constitue principalement les caractéristiques internes de la pièce. Cependant, le noyau doit encore être suffisamment robuste pour résister aux forces de pression d’injection et éviter toute déformation ou dommage. Par conséquent, les matériaux de base doivent être sélectionnés en fonction de leur capacité à résister à une pression faible mais soutenue sans compromettre la qualité des pièces.

Exigences matérielles

Les matériaux utilisés pour le noyau et l'empreinte du moule diffèrent en fonction de leur rôle et des conditions auxquelles ils seront soumis pendant la production. Les noyaux de moule sont souvent fabriqués à partir de matériaux plus durables et résistants à la chaleur, tels que l'acier trempé ou l'acier allié, car ils doivent résister aux pressions et températures internes pendant le moulage. Dans certains cas, les alliages d'aluminium peuvent être utilisés pour les noyaux dans les productions à faible volume, car ils offrent une bonne conductivité thermique et sont plus faciles à usiner.

Les cavités de moule, en revanche, nécessitent des matériaux offrant une résistance supérieure à l’usure et pouvant supporter des environnements à haute pression. L'acier inoxydable est couramment utilisé pour les cavités, notamment lorsque l'on travaille avec des matériaux abrasifs ou corrosifs. De plus, des matériaux tels que le cuivre-béryllium peuvent être utilisés dans la cavité pour les composants nécessitant une conductivité thermique supérieure.

Considérations relatives à l'usure et à l'entretien

Le noyau et la cavité subissent une usure au cours de la production, mais l'étendue et la fréquence de la maintenance diffèrent. La cavité du moule subit généralement une usure plus élevée en raison de la pression et du frottement constants du matériau en fusion. En conséquence, la cavité peut nécessiter un entretien ou un remplacement plus fréquent, en particulier dans les environnements de production à volume élevé.

Le noyau du moule subit moins d'usure en raison de sa position stationnaire et de son exposition moins fréquente à la pression d'injection. Cependant, le noyau doit toujours être inspecté régulièrement pour détecter des problèmes tels que des fissures, des déformations ou une dégradation de la surface. Les deux composants doivent faire l’objet d’un entretien périodique pour garantir des performances optimales et éviter une défaillance du moule, ce qui peut entraîner un arrêt de la production.

Considérations de conception pour le noyau et l'empreinte du moule

Sélection des matériaux pour le noyau et l'empreinte du moule

Choisir les bons matériaux pour le noyau et l’empreinte du moule est essentiel pour garantir la longévité et les performances du moule. Des matériaux à haute résistance et résistants à la chaleur sont nécessaires pour résister aux températures et pressions élevées du processus de moulage par injection. Pour les noyaux, des matériaux comme l'acier trempé ou l'acier allié sont généralement choisis pour leur durabilité et leur résistance à l'usure. Pour les cavités, l’acier inoxydable ou des matériaux offrant une résistance supérieure à l’usure et à la corrosion sont souvent préférés.

Il est également essentiel de choisir les matériaux en fonction du type de pièce à réaliser. Par exemple, les moules conçus pour mouler des matériaux abrasifs, tels que les plastiques chargés de verre, nécessiteront des matériaux présentant une plus grande résistance à l'usure.

Systèmes de refroidissement dans le noyau et la cavité

Un refroidissement efficace est une considération de conception essentielle, tant pour le noyau que pour l'empreinte du moule. Le système de refroidissement garantit que le matériau fondu se solidifie au bon rythme et évite les défauts tels qu'un gauchissement ou un remplissage irrégulier. Pour le cœur, les canaux de refroidissement doivent être conçus pour maintenir la température souhaitée et assurer un refroidissement adéquat des éléments internes.

Le système de refroidissement de la cavité, quant à lui, doit être conçu pour permettre une évacuation efficace de la chaleur des surfaces externes de la pièce. Les canaux de refroidissement dans la cavité doivent être placés stratégiquement pour minimiser le temps de cycle et améliorer les performances du moule. Les deux systèmes doivent être optimisés pour réduire le temps de refroidissement et garantir la qualité de la pièce moulée finale.

Conception pour l'éjection de pièces

La conception du noyau du moule et de la cavité affecte également l’éjection de la pièce une fois le cycle de moulage terminé. Le noyau comprend souvent des fonctionnalités telles que des éjecteurs, qui aident à pousser la pièce hors du moule. La cavité, étant fixe, ne nécessite pas d'éjecteurs, mais elle doit être conçue pour garantir que la pièce moulée puisse être facilement retirée sans causer de dommages.

Une conception appropriée du noyau et de la cavité est essentielle pour garantir une éjection fluide des pièces. Des systèmes d'éjection mal conçus peuvent entraîner des défauts tels que le collage de pièces ou des dommages de surface, ce qui peut compromettre la qualité globale du produit moulé.

Problèmes courants liés à la conception de noyaux de moules et d'empreintes

Déplacement et déformation du noyau

Le déplacement du noyau est un problème courant qui se produit lorsque le noyau du moule quitte sa position prévue pendant le cycle de moulage. Cela peut entraîner un mauvais alignement des pièces et des imprécisions dimensionnelles. Le gauchissement, provoqué par un refroidissement irrégulier ou une pression excessive, peut également affecter le noyau du moule, entraînant des défauts dans la pièce moulée.

Le déplacement et la déformation du noyau peuvent être minimisés en garantissant un alignement correct du moule et en sélectionnant des matériaux de haute qualité capables de résister aux pressions du processus de moulage.

Qualité de surface et finition

La qualité de surface de la pièce moulée est fortement influencée par la conception et le choix des matériaux du noyau et de la cavité. Des noyaux mal conçus peuvent entraîner des surfaces inégales, tandis que des cavités mal conçues peuvent entraîner des défauts tels que des marques d'évier ou des imperfections de surface.

Pour garantir une finition de haute qualité, le noyau et la cavité doivent être conçus avec précision et attention aux détails. Le choix du matériau, la conception du refroidissement et le système d’éjection des pièces jouent tous un rôle dans l’obtention de la qualité de surface souhaitée.

Retrait et déformation

Le retrait du matériau pendant la phase de refroidissement est un défi courant dans le moulage par injection. Le retrait peut rendre la pièce plus petite que prévu, entraînant des imprécisions dimensionnelles et un mauvais ajustement. La conception du noyau et de la cavité doit tenir compte de ces changements de taille et compenser le retrait du matériau pendant le processus de moulage.

De plus, la déformation du noyau ou de la cavité du moule peut résulter d'une pression excessive ou d'un refroidissement inapproprié. Un entretien régulier et une conception appropriée peuvent aider à prévenir le retrait et la déformation, garantissant ainsi que le produit final répond aux spécifications.

Meilleures pratiques pour optimiser la conception des noyaux et des empreintes de moules

Équilibrer la résistance du noyau et de la cavité

Il est essentiel d’équilibrer la résistance du noyau et de la cavité pour garantir que les deux composants puissent résister aux pressions du processus de moulage par injection. Le noyau doit être suffisamment solide pour supporter les pressions internes sans déformation, tandis que la cavité doit être suffisamment durable pour supporter les pressions externes du matériau en fusion.

Intégration de technologies avancées dans la conception de moules

L'intégration de technologies avancées telles que la modélisation 3D, l'usinage CNC et les outils de simulation peuvent aider à optimiser la conception du noyau et de la cavité du moule. Ces technologies permettent des ajustements précis, une meilleure sélection des matériaux et une analyse précise de la conception du moule avant le début de la production.

Entretien et inspection réguliers

Les inspections et l'entretien de routine du noyau et de l'empreinte du moule sont essentiels pour éviter des problèmes tels que l'usure, les fissures ou la dégradation de la surface. Un nettoyage et un remplacement réguliers des composants usés peuvent prolonger considérablement la durée de vie du moule et améliorer l'efficacité de la production.

Conclusion

En conclusion, comprendre les différences entre le noyau du moule et l’empreinte du moule est essentiel pour optimiser le moulage par injection. Ces composants sont essentiels pour façonner la pièce finale. Leur conception, leur sélection de matériaux et leur maintenance affectent considérablement la qualité, l’efficacité et les coûts de production. Chez Yeeshine , nous sommes spécialisés dans la fourniture de solutions sur mesure pour aider les fabricants à sélectionner les bons composants et matériaux de moules pour améliorer les performances des moules et produire des pièces de haute qualité.

FAQ

Q : Quelle est la différence entre le noyau du moule et la cavité du moule ?

R : Le noyau du moule façonne les caractéristiques internes d'une pièce, tandis que la cavité du moule forme sa surface extérieure. Les deux sont essentiels pour la structure du produit final lors du moulage par injection.

Q : Comment la sélection des matériaux pour le noyau et la cavité du moule affecte-t-elle le processus de moulage ?

R : Le choix du matériau pour le noyau et la cavité du moule a un impact direct sur leur durabilité, leur résistance à l'usure et la durée de vie globale du moule. La sélection des bons matériaux garantit un moulage efficace et des pièces de haute qualité.

Q : Pourquoi les considérations relatives à la conception du noyau et de l'empreinte du moule sont-elles si importantes ?

R : Une conception appropriée du noyau et de la cavité du moule optimise la qualité des pièces, réduit les défauts et améliore l'efficacité de la production. Cela inclut l’équilibrage de la force, les systèmes de refroidissement et la facilité d’éjection des pièces.

Q : Quels sont les problèmes courants liés à la conception des noyaux et des cavités de moule ?

R : Les problèmes courants incluent le déplacement du noyau, la déformation et un refroidissement inapproprié, qui peuvent affecter la qualité des pièces et entraîner une maintenance ou des défauts accrus.

Q : Comment les technologies avancées peuvent-elles améliorer la conception des noyaux et des cavités du moule ?

R : Des outils avancés tels que la modélisation 3D et l'usinage CNC aident à créer des conceptions précises, à améliorer les performances des moules et à réduire les temps de production, ce qui permet d'obtenir de meilleurs produits finaux.
