Pièces liées caoutchouc-métal : comment les composants personnalisés

Introduction

Les pièces liées caoutchouc-métal combinent la flexibilité des élastomères avec la résistance et la stabilité dimensionnelle du métal dans un seul composant technique. Grâce à la liaison caoutchouc-métal, une couche de caoutchouc est fixée de manière permanente aux inserts métalliques préparés, créant ainsi une interface solide capable de résister aux charges mécaniques, aux vibrations, à la pression et à l"exposition environnementale.

En fonction de la structure du produit et des exigences de production, les fabricants peuvent utiliser un processus de surmoulage ou d"autres méthodes de liaison pour former le caoutchouc autour du substrat métallique. Cette approche permet aux ingénieurs de placer les fonctions d"étanchéité, d"amortissement, d"isolation ou de contrôle des vibrations directement là où elles sont nécessaires.

Contrairement aux pièces séparées en caoutchouc et en métal assemblées ultérieurement, les composants composites en caoutchouc et en métal peuvent réduire le nombre de pièces et améliorer l"intégration structurelle. Avec une sélection de matériaux, une préparation de surface et un contrôle de processus appropriés, ces composants peuvent offrir une excellente durabilité et fiabilité dans les applications industrielles exigeantes, notamment les systèmes automobiles, les machines, les équipements énergétiques et les assemblages de contrôle des fluides.

Comprendre le processus de surmoulage caoutchouc-métal

Le surmoulage caoutchouc sur métal commence par une préparation minutieuse de l"insert métallique, car l"adhérence dépend fortement de l"état du substrat. La surface métallique est d"abord nettoyée pour éliminer l"huile, la saleté, l"oxydation et autres contaminants. Selon le matériau et l"application, le sablage peut être utilisé pour créer une texture rugueuse contrôlée et améliorer le contact entre le métal et l"élastomère. Un primaire de liaison ou un système adhésif est ensuite appliqué sur la surface préparée. Lors du moulage, le caoutchouc circule autour de l"insert et entre en contact avec la surface traitée. Pour les matériaux tels que l"EPDM, le NBR et le silicone, la chaleur et la pression activent le système de liaison tandis que l"élastomère subit la vulcanisation du caoutchouc. Une température, une pression et un temps de durcissement appropriés sont essentiels pour une adhérence constante des élastomères.

La connexion finale peut reposer à la fois sur une liaison chimique et un verrouillage mécanique. La liaison chimique crée une adhérence à l"interface caoutchouc-métal, tandis que les rainures, trous, moletage ou autres caractéristiques de l"insert peuvent fournir une rétention physique supplémentaire. Avec les élastomères thermodurcis, le surmoulage par compression est couramment utilisé pour former et durcir le caoutchouc autour de l"insert. En revanche, les matériaux thermoplastiques tels que le TPE et le TPU peuvent généralement être traités par surmoulage par injection, où le matériau chauffé s"écoule autour de l"insert métallique et se solidifie après refroidissement. Le processus approprié dépend de l"élastomère, de la géométrie, des exigences de liaison, du volume de production et de l"environnement d"exploitation.

Avantages du surmoulage caoutchouc-métal

Une intégration plus forte et une meilleure efficacité de production

Le surmoulage caoutchouc sur métal combine l"élastomère et le métal en un seul composant intégré, réduisant ainsi le besoin de fixation séparée, d"application d"adhésif ou d"assemblage secondaire. Au lieu de compter uniquement sur une liaison mécanique, une interface correctement conçue peut assurer à la fois une rétention et une liaison structurelle fiable entre les deux matériaux. Cette approche intégrée permet une meilleure intégration des matériaux et peut simplifier le processus de fabrication global. Avec un outillage approprié et des conditions de moulage contrôlées, les fabricants peuvent améliorer l’efficacité de la production tout en réduisant les étapes de manipulation et les erreurs potentielles d’assemblage. La surveillance et l"optimisation des processus peuvent améliorer encore davantage la cohérence de la liaison, la stabilité dimensionnelle et les performances de durcissement. Pour les applications à grand volume, l’élimination des opérations d’assemblage inutiles peut contribuer à réduire les coûts d’assemblage. Le résultat est un itinéraire de production plus rationalisé qui combine plusieurs fonctions en un seul composant personnalisé.

Une plus grande flexibilité de conception et des performances à long terme

Un autre avantage est la possibilité de créer des composants personnalisés combinant la résistance du métal avec la flexibilité, l"étanchéité, l"amortissement ou l"isolation des vibrations du caoutchouc. Cette flexibilité de conception permet aux ingénieurs d"intégrer des couches de protection ou de monter des éléments directement autour d"un insert métallique. Dans certaines applications, cette intégration de matériaux peut réduire le nombre de pièces individuelles et prendre en charge des conceptions plus légères et plus compactes, créant ainsi des opportunités pour des composants légers sans sacrifier le support structurel requis. Une interface collée bien conçue réduit également les mouvements indésirables entre l"élastomère et le substrat, garantissant ainsi la fiabilité des composants lors de charges et de vibrations répétées. En fonction des matériaux sélectionnés et des conditions de fonctionnement, la pièce finie peut offrir une durabilité, des performances d"étanchéité et une résistance à l"exposition environnementale améliorées. Cela rend le processus attrayant pour les applications exigeantes de l’automobile, des machines, de l’énergie et de l’industrie.

Utilisations industrielles des pièces liées caoutchouc-métal

Applications automobiles et ferroviaires

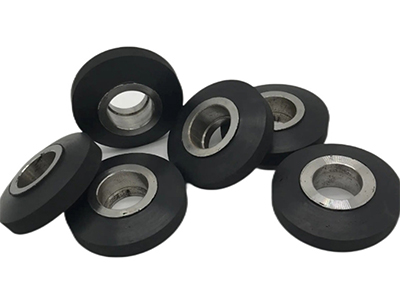

Dans les systèmes automobiles et ferroviaires, le surmoulage caoutchouc sur métal est largement utilisé lorsque le contrôle des vibrations, l"étanchéité et le support structurel doivent fonctionner ensemble. Les produits typiques comprennent des supports antivibratoires, des blocs silencieux, des bagues et des composants liés à la suspension. Les inserts métalliques offrent la résistance de montage requise, tandis que la couche de caoutchouc absorbe les vibrations, limite la transmission des chocs et contribue à réduire le bruit de fonctionnement. Dans les véhicules et le matériel ferroviaire, ces pièces peuvent subir des charges répétées, des changements de température, de l"humidité et des vibrations de la route ou des voies. Une construction collée aide à maintenir la position de l"élastomère pendant le service et peut réduire le nombre de composants séparés. En sélectionnant un composé de caoutchouc, un matériau d"insert et un système de liaison appropriés, les fabricants peuvent développer des composants durables adaptés à des conditions mécaniques et environnementales spécifiques.

Fabrication hydraulique et industrielle

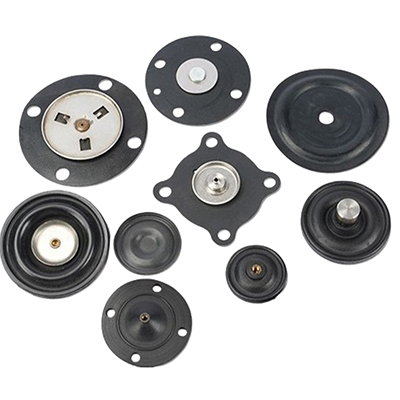

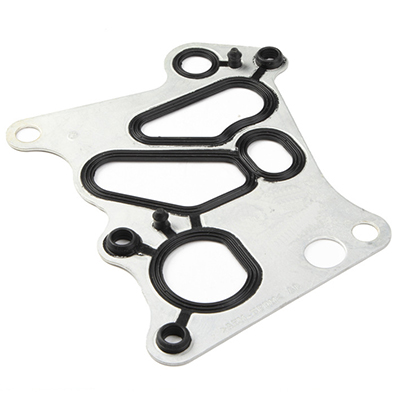

Les équipements hydrauliques et les machines industrielles nécessitent souvent des systèmes d’étanchéité fiables capables de résister à la pression, aux mouvements et à l’exposition aux fluides. Les composants composites caoutchouc-métal peuvent être utilisés dans les joints, les vannes, les pompes, les membranes et les ensembles d"étanchéité spécialisés. Le substrat métallique peut fournir un support dimensionnel, tandis que le caoutchouc moulé crée la surface d"étanchéité flexible. Dans les équipements de fabrication, des conceptions similaires peuvent également servir de composants d’amortissement ou d’interfaces de protection autour d’assemblages mobiles et fixes. L"utilisation d"inserts métalliques permet aux ingénieurs d"intégrer des éléments de montage ou de renforcement directement dans la pièce moulée. En fonction de la température de fonctionnement, de la pression, de l"exposition aux fluides et du mouvement, des matériaux tels que le NBR, l"EPDM, le FKM ou le silicone peuvent être envisagés. Cette flexibilité rend le procédé adapté aux applications industrielles exigeantes nécessitant une étanchéité reproductible et une longue durée de vie.

Composants de mobilier et d"éclairage

Le procédé ne se limite pas aux équipements industriels lourds. Dans les meubles et les produits d"éclairage, le moulage caoutchouc sur métal peut fournir des solutions pratiques pour le montage, le rembourrage, l"isolation et la protection des surfaces. Les inserts métalliques peuvent fournir une connexion sécurisée aux cadres, aux supports ou au matériel, tandis que le caoutchouc moulé aide à prévenir les rayures, à réduire les vibrations et à améliorer le contact entre les composants. Les ensembles d"éclairage peuvent utiliser des pièces en caoutchouc-métal pour la protection des câbles, les interfaces de montage, les joints ou les supports résistants aux vibrations. Les fabricants de meubles peuvent appliquer des conceptions similaires aux pieds réglables, aux éléments de connexion, aux supports amortisseurs et aux ferrures de protection. La géométrie du caoutchouc pouvant être personnalisée autour de différentes formes d’inserts, les fabricants peuvent créer des composants compacts combinant plusieurs fonctions. Cela permet de simplifier l"assemblage tout en favorisant une conception de produit plus propre et une durabilité améliorée lors d"une utilisation répétée.

Protection marine et environnementale

Les équipements marins nécessitent des composants capables de résister à l’humidité, à l’exposition au sel, aux vibrations et aux conditions environnementales changeantes. Le surmoulage caoutchouc sur métal peut prendre en charge des applications telles que les supports marins, les bagues, les joints, les composants de pompe, les joints de valve et d"autres composants de protection ou d"amortissement. La couche de caoutchouc collée peut aider à isoler les surfaces métalliques, à limiter la transmission des vibrations et à assurer l"étanchéité autour des points de connexion. Pour les environnements extérieurs et marins, le choix des matériaux est particulièrement important car le caoutchouc doit rester stable sous une exposition prolongée à l"eau, aux changements de température et aux contaminants environnementaux. Les ingénieurs peuvent également modifier la géométrie de l"insert et le profil en caoutchouc pour répondre aux exigences d"installation spécifiques. Cette combinaison de renforcement structurel, d"étanchéité et de contrôle des vibrations rend la technologie utile dans les applications marines, industrielles et autres environnements difficiles où les assemblages de pièces séparées conventionnels peuvent être moins efficaces.

Conclusion

Le surmoulage caoutchouc sur métal offre un moyen efficace de combiner les propriétés complémentaires de deux matériaux différents dans un seul composant technique. Le caoutchouc offre élasticité, amorti, étanchéité et absorption des vibrations, tandis que le métal apporte résistance, stabilité dimensionnelle et support structurel. Lorsque ces matériaux sont intégrés par surmoulage contrôlé, les composants composites résultants peuvent atteindre la fiabilité et la durabilité requises pour les applications industrielles exigeantes. Une interface correctement conçue peut également prendre en charge une plus grande précision mécanique qu’un simple assemblage de pièces séparées. En réduisant le nombre de composants et en intégrant plusieurs fonctions dans un seul produit, les fabricants peuvent créer des solutions compactes plus faciles à installer et à entretenir. La performance finale ne dépend pas seulement du processus de moulage lui-même. Une sélection minutieuse des matériaux, une conception précise des inserts métalliques, la préparation de la surface et le contrôle du processus sont tous essentiels pour obtenir une liaison constante et des performances à long terme.

Chaque application caoutchouc-métal a des exigences différentes en matière de charge, de température, de produits chimiques, de mouvement, d"étanchéité et de vibration. Pour cette raison, les composants standard peuvent ne pas toujours offrir l’ajustement ou les performances appropriés. Un fournisseur compétent peut développer des solutions personnalisées en examinant le composé de caoutchouc, la dureté, la géométrie des inserts, la méthode de liaison et les conditions de moulage dès le début de la conception. Une consultation technique professionnelle peut également identifier les problèmes de fabrication potentiels avant le début de l"outillage, contribuant ainsi à réduire les changements de développement et les risques de production. De la conception initiale des inserts métalliques et de l"évaluation des matériaux aux tests de prototypes, au développement de moules et à la production en série, une approche d"ingénierie intégrée crée un chemin plus fluide depuis le concept jusqu"à la pièce finie. Pour les clients nécessitant des fonctions fiables d’étanchéité, d’amortissement, de montage ou structurelles, les composants caoutchouc-métal personnalisés peuvent offrir une combinaison pratique de flexibilité, de résistance, de stabilité et de performances de service à long terme.
