Cavité du moule : types, différences, avantages

Dans le moulage par injection, la cavité du moule est l’espace central dans lequel le plastique fondu s’écoule et forme le produit final. Différentes configurations d'empreintes répondent à différents objectifs de production : par exemple, les empreintes uniques sont idéales pour les petits lots et les pièces de haute précision, tandis que les moules multi-empreintes sont conçus pour augmenter la production. Chaque type varie en termes d'efficacité de moulage, de cohérence dimensionnelle et de coût global. Comprendre ces différences aide les ingénieurs à choisir la bonne conception de moule, à améliorer la qualité des produits, à raccourcir les cycles de production et à optimiser les coûts de fabrication.

Qu’est-ce qu’une cavité dans la moisissure ?

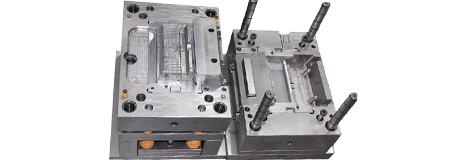

Dans le moulage par injection, la cavité est l’espace interne du moule dans lequel le produit est formé et constitue l’élément central de la conception de la cavité du moule. Sa forme est déterminée par la géométrie externe et les caractéristiques structurelles du produit. Le plastique fondu est injecté dans la cavité sous haute pression, puis refroidi et solidifié pour créer la pièce finale. La cavité est généralement créée en combinant le noyau et les blocs de cavité (ou à l'aide d'inserts) et est fabriquée par usinage précis pour garantir la précision dimensionnelle et la qualité de la surface.

La création d'une cavité de moule implique la conception du produit, la définition de la ligne de joint, la planification des opérations d'usinage et l'application de processus tels que le fraisage CNC et l'EDM. La cavité finie doit reproduire avec précision le profil du produit tout en garantissant une étanchéité, une ventilation et un flux de matériaux appropriés. Une cavité bien conçue améliore la qualité des pièces, réduit les défauts, prolonge la durée de vie du moule et améliore l'efficacité globale de la production.

Comment ça marche ?

Dans le processus de moulage par injection, la cavité du moule est au cœur de toute la séquence de fabrication. Depuis le moment où le matériau en fusion entre dans la cavité jusqu'à la libération de la pièce finale, le flux de travail comprend trois étapes principales : l'injection, le refroidissement et l'éjection. Tout d’abord, le plastique est chauffé jusqu’à l’état fondu et introduit dans la cavité sous haute pression par injection fondue, permettant au matériau de remplir rapidement le moule. Il refroidit ensuite et se solidifie à l’intérieur du moule, étape qui détermine la stabilité dimensionnelle. Pour réduire le retrait et la déformation, un placement correct des portes, une pression de maintien et une conception de refroidissement efficace sont essentiels.

Une fois la pièce entièrement formée, le moule s'ouvre et le système d'éjection effectue l'éjection de la pièce. Pour éviter de coller ou d'endommager la pièce, la surface de la cavité est souvent polie ou traitée, et des angles de dépouille et des structures de ventilation appropriés sont incorporés. Grâce à un contrôle approprié des processus et à une conception réfléchie des moules, les problèmes courants tels que les marques d'évier, le gauchissement et le collage peuvent être minimisés, garantissant ainsi une qualité et une apparence constantes du produit.

Type de cavité de moule

Cavité de moule unique

Un moule à cavité unique (Single Mold Cavity) est le type le plus basique, produisant une seule pièce par cycle d'injection. Sa structure est simple, avec de faibles coûts de fabrication et de configuration, ce qui la rend idéale pour la production en petits lots, les pièces de haute précision ou les prototypes. Les moules à cavité unique sont plus faciles à contrôler en termes de refroidissement et de conception des canaux ; le processus d'injection fondu est uniforme et la solidification est stable, réduisant efficacement le retrait et le gauchissement. Lors de l'éjection, l'éjection des pièces est simple et fluide, avec un faible risque de collage. L'inconvénient est un rendement limité et un coût par pièce plus élevé, mais cela reste avantageux pour la validation de produits, les tests fonctionnels ou la production de petits composants de haute précision.

Cavité multi-moule

Un moule multi-empreintes peut produire plusieurs pièces identiques en un seul cycle, adaptées à la production de masse afin de réduire le coût unitaire. La conception de moules multi-empreintes nécessite d'équilibrer le flux et le refroidissement de chaque cavité pour éviter un retrait ou une déformation inégale. Des systèmes de refroidissement efficaces et des dispositions de portes bien planifiées garantissent des dimensions et une qualité de surface constantes pour toutes les pièces. L'étape d'éjection utilise généralement des éjecteurs synchronisés ou étagés pour retirer toutes les pièces en douceur. Bien que la conception initiale et les essais soient complexes, les moules multi-empreintes améliorent considérablement l'efficacité et réduisent les coûts de production dans la fabrication à long terme, ce qui les rend idéaux pour la production à grande échelle.

Cavité de moisissure familiale

Un moule familial (Family Mold Cavity) peut produire plusieurs pièces différentes en un seul cycle, souvent utilisées pour des kits d'assemblage ou des produits combinés. La conception doit prendre en compte la taille, le retrait et la direction d'éjection de chaque pièce pour garantir une injection fondue équilibrée, en évitant les tirs courts ou le gauchissement. L'éjection utilise généralement des broches d'éjection indépendantes ou une éjection par étapes pour retirer en toute sécurité toutes les pièces sans endommager la surface. Les moules familiaux permettent de gagner du temps d'assemblage et des cycles de production, mais ont des exigences plus élevées en matière de conception, de refroidissement et de ventilation, nécessitant des calculs et des tests précis. Ils conviennent à la production par lots de kits complexes ou d'assemblages en plusieurs parties.

La différence entre les moules multi-empreintes et les moules familiaux

Volume de production et efficacité

En termes de volume de production et d’efficacité, les moules multi-empreintes sont mieux adaptés à une fabrication stable et en grand volume. Chaque cavité produit la même pièce, ce qui permet des temps de cycle cohérents et une automatisation plus facile, ce qui se traduit par un rendement élevé et une qualité fiable. En revanche, les moules familiaux produisent différentes pièces en un seul cycle. Bien que cela puisse réduire le temps d'attente pour l'assemblage, les variations dans les exigences en matière de pièces limitent souvent la vitesse et l'efficacité du cycle. En conséquence, les moules familiaux sont plus adaptés aux petites et moyennes séries de production ou aux produits en kit.

Conception et complexité

Du point de vue de la conception, les moules multi-empreintes se concentrent principalement sur l'équilibrage des canaux et le refroidissement afin que toutes les cavités fonctionnent dans des conditions identiques. Les moules familiaux sont nettement plus complexes, car ils doivent s'adapter aux différences de taille des pièces, d'épaisseur de paroi, de taux de retrait et de directions d'éjection. Toute instabilité dans une pièce peut affecter l'ensemble du moule, ce qui signifie que les moules familiaux nécessitent une expérience de conception plus avancée et une validation approfondie pendant le développement.

Coûts d'outillage

Concernant les coûts d’outillage, les moules multi-empreintes nécessitent généralement un investissement initial plus élevé, mais le coût par pièce diminue rapidement avec les grands volumes de production. Les moules familiaux peuvent sembler réduire les dépenses d'outillage en combinant plusieurs pièces en un seul moule, mais leur complexité de conception, d'usinage et de réglage plus élevée augmente souvent le coût global et la maintenance. Pour une production de masse à long terme, les moules multi-empreintes sont plus rentables, tandis que les moules familiaux sont mieux adaptés aux projets comportant des combinaisons de pièces fixes et des volumes modérés.

Comment déterminer le nombre de cavités dans un moule

Délai de livraison

Le délai de livraison est l’un des facteurs clés lorsqu’il s’agit de décider du nombre d’empreintes dans un moule. Un nombre d'empreintes plus élevé permet de produire davantage de pièces par cycle d'injection, ce qui contribue à raccourcir le délai de production global pour les commandes importantes. Cependant, l'augmentation du nombre d'empreintes allonge également la conception, la fabrication et la durée des essais du moule, ce qui entraîne une période de préparation initiale plus longue. Si un projet a un calendrier serré et nécessite un démarrage rapide de la production, le choix d'un nombre réduit d'empreintes, voire d'un moule à une seule empreinte, peut souvent accélérer le processus. Pour une production stable et à long terme, les moules multi-empreintes améliorent l'efficacité au fil du temps et prennent mieux en charge des délais de livraison cohérents.

Qualité et tolérance

Les exigences de qualité et de tolérance ont un impact direct sur la quantité de cavités. Les pièces de haute précision exigent un contrôle dimensionnel strict et une cohérence, et à mesure que le nombre de cavités augmente, il devient plus difficile d'équilibrer les canaux, le refroidissement et les conditions de processus. Même de petites variations peuvent entraîner des différences dimensionnelles entre les pièces. Pour les composants soumis à des tolérances strictes ou à des normes cosmétiques élevées, moins de cavités permettent de maintenir un meilleur contrôle et un rendement plus élevé. Lorsque la géométrie de la pièce est simple et que les exigences de tolérance sont moins exigeantes, un nombre d'empreintes plus élevé peut augmenter la production tout en maintenant une qualité acceptable.

Capacité de la machine à injecter

La capacité de la machine d’injection constitue une limitation technique critique lors de la détermination du nombre de cavités. La force de serrage, la taille de la grenaille et la capacité de plastification doivent toutes être suffisantes pour remplir toutes les cavités simultanément. Un nombre excessif de cavités peut entraîner des tirs courts, une pression instable ou un refroidissement irrégulier, affectant négativement la qualité de la pièce. Une approche pratique consiste à calculer le poids de la pièce, la surface projetée et la pression d'injection requise en fonction de la machine disponible, puis à déterminer un nombre maximal de cavités réalisable. Une conception de moule adaptée aux capacités de la machine garantit une production stable, une efficacité accrue et un risque opérationnel réduit.

Conclusion

Dans le moulage par injection, le choix de l'empreinte du moule affecte directement la qualité du produit, l'efficacité de la production et le coût global. La configuration appropriée de la cavité doit être déterminée en évaluant ensemble la conception de la pièce, les exigences de tolérance, le volume de production et la capacité de la machine. Les moules à empreinte unique offrent un meilleur contrôle de qualité, les moules à empreintes multiples prennent en charge la production à grande échelle et les moules familiaux sont bien adaptés à la fabrication d'ensembles de pièces assortis. En évaluant soigneusement ces facteurs pendant la phase de conception, les fabricants peuvent réduire les risques et parvenir à une production plus efficace et plus stable, en sélectionnant finalement la solution de moule qui correspond le mieux aux besoins de leur projet.
