La conception de la porte est l’une des décisions les plus importantes dans un moule à injection, car chaque gramme de plastique fondu entrant dans la cavité doit passer par la porte. Sa taille, sa position, sa forme et son type influencent la pression de remplissage, le cisaillement, les lignes de soudure, les pièges à air, les marques d"évier, les vestiges de porte, le temps de cycle et l"apparence finale de la pièce moulée.
Le bon choix parmi les différents types de portes de moulage par injection ne dépend pas seulement de la taille de la pièce. Les ingénieurs doivent prendre en compte le comportement de la résine, l'épaisseur des parois, les surfaces cosmétiques, le volume de production attendu, la disposition des cavités, le déclassement automatique, les exigences dimensionnelles et si un système à canaux froids ou à canaux chauds est utilisé.
Une porte qui fonctionne bien sur un boîtier ABS épais peut être inappropriée pour un conteneur fin en PP, un composant en PC transparent, un clip en nylon chargé de verre ou un joint en TPE souple. La sélection des portes doit donc être traitée comme faisant partie du processus complet de flux de moule et de DFM plutôt que comme un détail isolé du moule.
YEESHINE TECHNOLOGY CO., LIMITED fournit des services intégrés de conception technique, de fabrication de moules et de moulage par injection de plastique pour les composants automobiles, électroniques, médicaux, ménagers et autres composants en plastique.
Une porte de moulage par injection est l"ouverture contrôlée entre le système de canaux et la cavité du moule. La résine fondue passe de la buse de la machine à travers la carotte et le canal avant d"entrer dans la cavité par cette ouverture relativement petite.
Le portail remplit plusieurs fonctions en même temps. Il contrôle la direction et la vitesse à laquelle le matériau pénètre dans la pièce, influence la façon dont la pression dans la cavité se développe et finit par geler pour empêcher le matériau de refluer hors de la cavité pendant le refroidissement.
La conception des portes affecte donc à la fois le remplissage et l’emballage.
Une vanne trop petite peut générer un cisaillement excessif, nécessiter une pression d"injection plus élevée, geler avant qu"un compactage adéquat ne se produise ou provoquer des projections courtes dans de longs trajets d"écoulement. Un portail inutilement grand peut augmenter le travail de retrait du portail, laisser un vestige plus important, prolonger le temps de gel du portail et rendre la finition esthétique plus difficile.
L’emplacement du portail est tout aussi important que sa taille. Si les fronts de fusion se rencontrent à un endroit mécaniquement faible ou très visible, les lignes de soudure peuvent devenir inacceptables. Si la porte force le plastique à traverser une section mince avant d"atteindre une région épaisse, l"emballage peut devenir difficile et augmenter le risque de marques d"affaissement ou de variation dimensionnelle.
L'article de YEESHINE sur l'optimisation de la conception des moules à injection identifie également la disposition des portes et des canaux comme des facteurs clés affectant l'écoulement de la matière fondue, les lignes de soudure, l'air emprisonné, le retrait et la stabilité globale du moulage.
Le type de portail le plus approprié dépend de ce que le composant moulé doit réaliser.
Type de porte | Principal avantage | Principale limite | Application typique |
|---|---|---|---|
Porte de bord | Simple et polyvalent | Marque de porte visible, généralement taillée | Pièces générales plates en plastique |
Porte du ventilateur | Se propage sur une vaste zone | Portail plus grand à retirer | Pièces larges ou fines |
Porte d"onglet | Réduit le cisaillement direct dans la pièce | Matériau supplémentaire pour les onglets | Pièces cosmétiques fines |
Porte de coulée directe | Fort écoulement dans les pièces épaisses | Vestige d"un grand portail | Pièces monoempreintes grandes ou épaisses |
Porte à épingles | Petite marque de portail | Cisaillement et pression plus élevés | Petites pièces, moules multi-empreintes |
Porte sous-marine | Dégagement automatique | Usinage plus complexe | Moulage automatique de gros volumes |
Porte noix de cajou/banane | Cache la porte de la surface visible | Complexe et sensible à l’usure | Boîtiers cosmétiques |
Porte à diaphragme | Remplissage radial uniforme | Dépose du portail difficile | Pièces rondes ou cylindriques |
Porte en anneau | Flux équilibré autour du cylindre | Plus de matériel pour coureurs | Composants tubulaires |
Porte de pointe chaude | Faible gaspillage de coureurs | Coût du moule plus élevé | Pièces cosmétiques à gros volume |
Vanne | Contrôle précis du portail | Complexité système plus élevée | Pièces volumineuses, cosmétiques ou remplies séquentiellement |
Ce tableau constitue un point de départ utile, mais aucune porte ne doit être sélectionnée uniquement à partir d"une description d"application générique. La longueur d"écoulement du moule, la viscosité de la résine, l"orientation des fibres, l"épaisseur de la paroi et la marque de seuil autorisée peuvent complètement modifier la recommandation.
Les portes de type bord font partie des conceptions de portes à canaux froids les plus utilisées car elles sont simples à usiner, faciles à régler et compatibles avec une large gamme de thermoplastiques.
La porte entre normalement dans la pièce au niveau de la ligne de joint du moule, ce qui rend la fabrication et la maintenance relativement simples.
Une porte de bord utilise une ouverture rectangulaire qui relie le coureur directement au bord du composant.
Il fonctionne bien pour de nombreuses pièces plates ou moyennement épaisses et fournit un chemin d"écoulement relativement illimité par rapport aux très petites portes ponctuelles. Cela peut le rendre adapté à l"ABS, au PP, au PC/ABS, au nylon et à de nombreuses résines techniques générales en fonction de la conception de la pièce.
Le principal inconvénient est le vestige visible du portail après le parage.
Si le portail est situé sur une surface esthétique ou sur un bord utilisé pour l"assemblage, la qualité du détourage peut devenir une exigence de fabrication supplémentaire.
Les barrières de bord sont donc souvent positionnées sur des surfaces cachées, des brides internes ou des zones qui seront ensuite recouvertes lors de l"assemblage.
Une porte en éventail s'élargit progressivement avant de pénétrer dans la cavité.
Au lieu de forcer la fusion à travers un point étroit, il répartit le flux sur une plus grande section de la pièce. Cela peut réduire le cisaillement localisé et aider à remplir plus uniformément les composants larges et à parois minces.
Les vannes à ventilateur peuvent être utiles pour les grands couvercles, panneaux, boîtiers et pièces où une vanne à bord étroit pourrait produire de fortes lignes d"écoulement ou une orientation inégale.
Le compromis est un vestige de porte plus large qui nécessite normalement une coupe.
Pour les pièces hautement esthétiques, le concepteur a besoin de suffisamment de longueur de bord non visible pour placer et retirer le portail sans endommager l"apparence finie.
Une porte à languette ajoute une section sacrificielle entre le coureur et le composant moulé.
Le cisaillement élevé associé à l"entrée de la porte est concentré dans la languette plutôt que de pénétrer immédiatement dans la pièce finie. Cela peut être utile pour les matériaux ou les conceptions sensibles aux contraintes, aux jets ou aux perturbations visibles de l"écoulement.
Après moulage, la languette est retirée lors d"une opération secondaire.
Le matériau et les garnitures supplémentaires sont des inconvénients, mais ils peuvent être utiles lorsqu"il est plus important de protéger une zone cosmétique ou structurelle sensible que de minimiser les déchets de coureurs.
Certains composants bénéficient d"une entrée de fusion plus grande et plus symétrique plutôt que d"une petite porte latérale.
Cela est particulièrement vrai pour les pièces épaisses, les composants cylindriques et les produits pour lesquels le remplissage concentrique est important.
Une buse d'injection directe alimente la résine presque directement depuis la buse de la machine et la carotte dans la cavité.
La grande zone d"écoulement permet au plastique fondu d"entrer avec une restriction relativement faible, ce qui rend cette conception utile pour les composants épais et certaines grandes pièces à cavité unique.
Étant donné que la porte reste relativement grande, la pression de compactage peut être maintenue plus longtemps avant le gel. Cela peut aider à compenser le retrait dans les sections épaisses.
L"inconvénient est une marque de porte évidente et une exigence de coupe plus importante.
L"injection directe d"injection est donc généralement sélectionnée pour les pièces où l"apparence de l"injection est moins importante qu"un remplissage fiable.
Une porte à diaphragme introduit du plastique autour de la circonférence d'une ouverture ronde.
Étant donné que le matériau entre symétriquement, il peut produire un flux radial plus équilibré et aider à maintenir la concentricité des composants cylindriques.
Les applications typiques incluent les pièces circulaires ou tubulaires où une ouverture unilatérale pourrait créer un retrait ou une distorsion inégale.
L’inconvénient majeur est la suppression du portail. Le diaphragme doit généralement être découpé sur toute la circonférence, ce qui crée plus de travail de finition qu"un petit bord ou une porte précise.
Une porte annulaire utilise un concept similaire de flux équilibré autour de pièces cylindriques.
L"objectif est de répartir la matière fondue plus uniformément sur la circonférence plutôt que de permettre à un seul front de fonte de dominer.
Cela peut réduire certaines formes de déséquilibre des lignes de soudure et de variation dimensionnelle des composants tubulaires.
Encore une fois, le matériau supplémentaire des glissières et des portes rend cette conception moins attrayante lorsque la séparation automatique et un minimum de déchets de matériaux sont des priorités majeures.
Le moulage par injection de grands volumes bénéficie souvent de portes qui se séparent automatiquement lorsque le moule s"ouvre ou que la pièce est éjectée.
Le dégazage automatique réduit le travail manuel et facilite l"automatisation des cellules de moulage.
Une porte à broches , parfois appelée porte à broche, utilise une petite porte circulaire qui se sépare généralement automatiquement du composant lors de l'ouverture du moule.
Son petit vestige de porte le rend utile pour les produits de consommation et autres composants pour lesquels une grande marque de bord n"est pas souhaitable.
Les portes à broches fonctionnent également bien dans les configurations à plusieurs cavités, car les canaux peuvent alimenter plusieurs cavités via des points de porte relativement petits.
Cependant, la réduction du diamètre de la vanne augmente la restriction du débit.
Une pression d"injection et un cisaillement élevés peuvent devenir un problème pour les matériaux très visqueux ou sensibles au cisaillement. La porte peut également geler rapidement, ce qui limite le temps disponible pour l"emballage.
Pour cette raison, le diamètre de la porte doit équilibrer l’apparence et la stabilité du processus.
Une porte sous-marine , également appelée porte de tunnel, s'approche de la cavité selon un angle inférieur à la ligne de séparation.
Au fur et à mesure que la pièce est éjectée, la porte est automatiquement séparée du composant moulé. Cela rend le déclenchement sous-marin populaire dans les moules à grand volume où la production automatique est importante.
Il peut également cacher le portail sur une face inférieure ou dans une zone moins visible.
YEESHINE a utilisé une porte sous-marine dans son projet de moulage par injection de joints TPE , démontrant comment ce type de porte peut être incorporé dans l'outillage de production lorsque la géométrie et le comportement des matériaux le permettent.
Les portes sous-marines nécessitent un usinage plus précis que les portes à bord standard. L’angle de la porte, la longueur du tunnel, la flexibilité de la résine, la taille de la porte et la direction d’éjection nécessitent tous une conception soignée.
Un tunnel trop agressif peut provoquer une rupture de grille à l"intérieur du moule ou laisser un vestige incohérent. Les plastiques très fragiles peuvent également être moins indulgents lors de la séparation automatique des portes.
Une porte en noix de cajou est une variante incurvée du concept de porte sous-marine.
Il permet au portail d’atteindre une zone interne ou cachée inaccessible par un tunnel droit.
Cela peut être très utile pour les boîtiers hautement esthétiques où la surface extérieure visible ne peut pas tolérer une marque de porte.
Cependant, l’insert de portail courbe est plus complexe à fabriquer et à entretenir.
La conception doit également permettre au coureur solidifié de fléchir et de se libérer de manière fiable pendant l"éjection. Pour cette raison, les vannes à noix de cajou ne doivent être sélectionnées que lorsque l"avantage esthétique justifie la complexité supplémentaire de l"outillage.
Les systèmes à canaux chauds maintiennent le plastique fondu à l"intérieur des canaux chauffés au lieu d"éjecter un canal froid à chaque cycle de moulage.
Cela réduit les déchets de canaux et peut rendre le moulage de gros volumes plus efficace, en particulier lorsque des plastiques techniques coûteux ou des moules multi-empreintes sont impliqués.
YEESHINE fabrique des moules en utilisant des systèmes à canaux chauds et froids, en fonction de la précision du produit, des exigences de production et de la conception du moule.
Une porte à pointe chaude délivre la résine du canal chauffé directement dans la cavité du moule.
Comme aucun canal froid conventionnel n’est fixé à la pièce, les déchets de matériaux peuvent être considérablement réduits.
Les portes à pointe chaude peuvent également créer des vestiges de portes relativement petits et sont couramment utilisées pour les composants cosmétiques grand public.
Cependant, la conception des moules devient plus complexe.
Le contrôle de la température doit maintenir la résine fondue à l’intérieur du canal sans la surchauffer ni la dégrader. La relation thermique entre la pointe de la buse, la cavité et la porte influence également l’apparence et le filage de la porte.
Les systèmes à canaux chauds nécessitent donc un investissement initial en outillage plus important que les simples moules à canaux froids.
Une vanne à vanne ajoute une goupille à commande mécanique qui ouvre et ferme la vanne.
Cela permet aux ingénieurs de contrôler exactement quand le matériau entre dans chaque porte et quand la porte se ferme.
Cette conception est particulièrement intéressante pour les grandes pièces comportant plusieurs portes.
Au lieu de permettre à chaque porte de se remplir simultanément, le processus de moulage peut utiliser des vannes séquentielles. Les portes s"ouvrent en fonction de la progression du front de fusion, ce qui peut aider à gérer les lignes de soudure, la pression de remplissage et l"apparence esthétique.
Les obturateurs à vanne peuvent également fournir un vestige d"obturateur plus propre que certains modèles à pointe chaude ouverte.
Les inconvénients sont un coût de moule plus élevé, davantage de composants, davantage d"exigences de contrôle et une maintenance supplémentaire.
Pour les composants en plastique volumineux ou de grande valeur, ces coûts peuvent être justifiés par une réduction des déchets de canaux et un contrôle amélioré du processus.
Les propriétés de la résine ont une influence majeure sur la conception du portail.
La viscosité, la sensibilité au cisaillement, le renforcement des fibres, le retrait, la température de traitement et le comportement de cristallisation affectent tous la manière dont le matériau passe à travers la grille et remplit la cavité.
L"ABS et le PC/ABS sont largement utilisés pour les boîtiers électroniques, les composants intérieurs automobiles et les produits de consommation.
Ils peuvent fonctionner avec des portes à bord, à ventilateur, sous-marines, à broches et à canaux chauds en fonction de l"épaisseur de la paroi et des exigences esthétiques.
Pour un boîtier électronique, la porte est souvent positionnée sur une surface cachée tandis que le flux de fusion est dirigé de manière à ce que les lignes de soudure ne se produisent pas autour des bossages critiques, des clips ou des zones très visibles.
YEESHINE propose du moulage par injection électronique pour les boîtiers et les composants de précision où l'apparence, l'emplacement de la porte et la cohérence dimensionnelle doivent être pris en compte ensemble.
Le PC a généralement une viscosité à l’état fondu relativement élevée.
Des portes extrêmement petites peuvent augmenter la pression d’injection et le cisaillement, ce qui rend important une taille de porte adéquate et une ventilation efficace.
Pour les composants PC transparents, les marques d"écoulement, les jets, les marques de brûlure et les contraintes de grille peuvent également devenir très visibles.
La porte doit donc permettre un remplissage fluide sans exercer de contrainte excessive à proximité des régions transparentes ou à encliquetage critiques.
Le PP et le PE s"écoulent généralement bien et peuvent fonctionner avec de nombreuses configurations de portes.
Les portes sous-marines et à broches sont souvent pratiques pour les pièces en grand volume lorsqu"une séparation automatique est souhaitée.
Cependant, leur retrait relativement élevé signifie que l’emplacement et le garnissage des portes restent importants pour contrôler le gauchissement.
Les pièces présentant de grandes surfaces planes peuvent bénéficier de portes plus larges qui permettent un remplissage plus équilibré.
Les matériaux en nylon peuvent bien s'écouler, mais les qualités renforcées par des fibres introduisent un autre facteur de conception : l'orientation des fibres..
Lorsque la résine chargée de verre traverse la porte, les fibres ont tendance à s"aligner avec la direction d"écoulement.
Cette orientation affecte le retrait, la rigidité, la résistance de la ligne de soudure et le comportement dimensionnel.
L"emplacement de la porte doit donc être choisi non seulement pour remplir la pièce, mais également pour produire une orientation favorable des fibres dans les régions structurellement importantes.
YEESHINE possède de l"expérience dans le domaine des composants moulés en nylon de précision, notamment des clips de style automobile et des pièces à clipser, ce qui rend le DFM et la direction du flux particulièrement importants pour ces géométries.
Les élastomères thermoplastiques souples nécessitent une conception soignée du point d"injection et de l"éjection.
Leur flexibilité peut rendre possible la séparation tunnel-porte dans certaines conceptions, mais les matériaux très mous peuvent s"étirer plutôt que de se briser proprement si la géométrie de la porte n"est pas adaptée.
La taille de la porte influence également le chauffage par cisaillement et la qualité cosmétique.
Pour les joints et les pièces flexibles, l"ingénieur de moulage doit évaluer la dureté de la résine ainsi que la géométrie du point d"injection plutôt que de traiter toutes les qualités de TPE comme étant identiques.
La meilleure porte se remplit normalement des sections les plus épaisses vers les sections les plus fines.
En effet, les régions plus épaisses restent fondues plus longtemps et peuvent transmettre la pression de compactage plus profondément dans le composant.
L"entrée dans une région très mince et le fait de forcer la fusion vers un bossage ou une section structurelle beaucoup plus épaisse peuvent provoquer le gel de l"entrée avant que le retrait dans la section épaisse n"ait été compensé.
Les pièces minces nécessitent un remplissage rapide et équilibré avant que la masse fondue ne gèle.
Des vannes en éventail ou à bords larges peuvent distribuer le plastique sur un front d"écoulement plus grand et réduire la pression requise pour remplir une large surface.
Pour les très petites pièces minces, les points d’injection ponctuels peuvent également fonctionner si le flux de résine est suffisant.
Les composants plus épais bénéficient souvent de portes plus grandes qui restent ouvertes plus longtemps pendant l"emballage.
Des portes d"injection directes ou des portes à bord plus grandes peuvent donc être plus appropriées que de très petites portes ponctuelles.
L’efficacité de l’emballage devient particulièrement importante lorsqu’il s’agit d’éviter les vides internes ou les marques d’affaissement excessives.
Les pièces avec de grandes longueurs d"écoulement peuvent nécessiter plusieurs portes ou une porte positionnée plus près du centre géométrique.
Essayer de remplir un long composant à partir d"une seule petite porte peut entraîner une pression d"injection élevée et un remplissage incomplet.
L"analyse du flux de moule peut aider à déterminer si l"ajout d"une deuxième porte offre un meilleur équilibre.
Cependant, chaque porte supplémentaire crée une autre intersection du front de fusion et une autre ligne de soudure potentielle.
La conception correcte équilibre donc la réduction de pression et l"emplacement de la ligne de soudure.
Choisir le bon type de portail ne garantit pas une bonne pièce moulée si le portail est mal placé.
L"emplacement de la porte contrôle l"endroit où la première matière fondue entre, la manière dont le front d"écoulement se déplace, l"endroit où l"air est déplacé, l"orientation des fibres et l"endroit où les fronts de fusion séparés se rencontrent.
Un examen minutieux de l’emplacement des portes devrait prendre en compte l’ensemble de la partie.
Lorsque deux fronts de fusion se rencontrent autour d"un trou, d"un bossage, d"un insert ou de plusieurs emplacements de portes, une ligne de soudure se forme.
La ligne de soudure peut avoir une résistance mécanique inférieure à celle du matériau environnant, en particulier avec les résines chargées de fibres.
Si possible, il doit être éloigné des mousquetons, des bossages de vis, des zones soumises à pression, des surfaces d"étanchéité ou des zones très visibles.
Changer la position du portail peut souvent déplacer la ligne de soudure sans changer le composant lui-même.
La porte pousse l"air devant le front de fusion.
Si la zone finale à remplir ne dispose pas d"une ventilation adéquate, l"air emprisonné peut créer des brûlures, un remplissage incomplet ou des défauts de surface locaux.
La position du portail et celle de l’aération doivent donc être conçues ensemble.
Le modèle de flux idéal déplace l’air vers des bouches d’aération délibérées plutôt que vers une poche aveugle.
L’électronique grand public, les boîtiers médicaux et les garnitures intérieures automobiles peuvent avoir des exigences esthétiques strictes.
Les marques de portail doivent normalement être placées sur des surfaces cachées ou non esthétiques lorsque cela est possible.
C’est l’une des raisons pour lesquelles les obturateurs sous-marins, à broches, à noix de cajou, à pointe chaude et à vanne sont attrayants pour les produits à haute apparence.
Toutefois, les exigences esthétiques ne doivent pas imposer une porte dans un emplacement qui rend la pièce impossible à remplir de manière fiable. La moulabilité et l’apparence doivent être équilibrées via DFM.
Un nombre important de défauts de moulage par injection peuvent être influencés par le type, la taille ou l"emplacement de la porte.
Défaut | Cause possible liée à la porte |
|---|---|
Petit coup | Porte trop petite ou chemin d"écoulement trop long |
Jet | La matière fondue pénètre trop rapidement dans la cavité sans entrer en contact avec la paroi du moule |
Marques de brûlure | Air emprisonné en fin de remplissage |
Marques de puits | La porte gèle avant un emballage adéquat |
Lignes de soudure | Mauvais emplacement de la porte ou plusieurs fronts d"écoulement déséquilibrés |
Warpage | Remplissage, emballage ou orientation des fibres déséquilibrés |
Porte Blush | Cisaillement excessif près de la porte |
Vestige de la porte | Porte trop grande ou mauvaise conception de déverrouillage |
Fissuration sous contrainte | Cisaillement de grille élevé ou contrainte résiduelle |
Dimensions inégales | Remplissage ou emballage déséquilibré |
Ces défauts ne doivent pas être automatiquement résolus en modifiant les paramètres de la machine.
L"augmentation de la pression d"injection peut temporairement compenser une porte sous-dimensionnée, par exemple, mais elle peut également augmenter les contraintes et les bavures ailleurs.
Un meilleur processus de dépannage examine ensemble la conception des pièces, la géométrie des portes, l"équilibre des canaux, la ventilation, le refroidissement et les paramètres du processus.
La stratégie de suppression des portes devient de plus en plus importante à mesure que le volume de production augmente.
Pour un moule prototype produisant quelques centaines de pièces, le détourage manuel d"une porte de bord peut être tout à fait acceptable.
Pour un moule multi-empreintes produisant des millions de composants, le détourage manuel peut devenir un problème majeur de main d’œuvre et de cohérence.
Les portes courantes retirées manuellement comprennent le bord, le ventilateur, la languette, la carotte directe, le diaphragme et certaines portes annulaires.
Leurs avantages sont généralement une construction de moule plus simple et un entretien plus facile.
Ils sont particulièrement adaptés lorsque le volume de production est modéré ou lorsqu"une porte plus grande est requise pour un remplissage fiable.
L’inconvénient est la main d’œuvre en aval.
Un mauvais détourage peut également laisser des vestiges incohérents ou endommager la pièce finie.
Les systèmes de portes sous-marines, ponctuelles et de nombreux systèmes de portes à canaux chauds peuvent se séparer automatiquement.
Cela prend en charge la manipulation robotisée des pièces et les cellules de moulage sans surveillance.
L"automatisation devient particulièrement utile dans les outillages multi-empreintes, car chaque cycle peut produire plusieurs connexions de portes qui nécessiteraient autrement un retrait manuel.
Le déclenchement automatique peut donc justifier un moule plus coûteux lorsque le volume de production est suffisamment élevé.
La bonne décision doit comparer le coût total de fabrication sur la durée de vie prévue du moule plutôt que le seul prix initial du moule.
Il est préférable de sélectionner la porte lors du DFM, avant que l"acier du moule ne soit usiné.
Le changement d"une porte une fois l"outillage terminé peut nécessiter du soudage, de l"usinage, de nouvelles plaquettes, une modification des canaux ou des changements majeurs des canaux chauds.
Avant de sélectionner un portail, les ingénieurs doivent examiner :
Matériaux plastiques
Viscosité de la résine
Renfort fibreux
Dimensions des pièces
Épaisseur de paroi
Longueur du débit
Surfaces cosmétiques
Zones mécaniques critiques
Emplacements des lignes de soudure
Exigences en matière de vestiges de porte
Nombre de cavités
Quantité produite
Canal froid ou chaud
Exigences de délimitation automatique
Objectif de temps de cycle
Exigences d"emballage
Direction d"éjection
La simulation de flux de moule peut fournir des informations supplémentaires pour les composants complexes.
Il peut prédire le modèle de remplissage, la demande de pression, l"emplacement des lignes de soudure, les pièges à air, la répartition de la température et le déséquilibre de remplissage potentiel avant que des modifications coûteuses de l"outillage ne soient nécessaires.

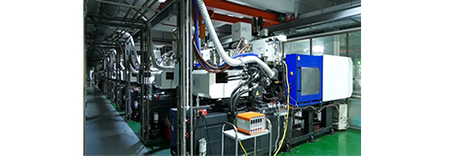

YEESHINE TECHNOLOGY CO., LIMITED intègre l'ingénierie, la fabrication de moules, le prototypage et le moulage par injection, permettant de revoir la conception des portes ainsi que l'ensemble des pièces et du processus de fabrication. Ses capacités de pièces de moulage par injection de plastique couvrent des matériaux tels que l'ABS, le PC, le POM, le PMMA, le PP, le PA, le TPU, le TPE et d'autres plastiques techniques.
Astuce : lorsque vous demandez un devis de moule, identifiez les surfaces cosmétiques et les zones fonctionnelles critiques sur le dessin. Cela permet à l'ingénieur de moulage d'éviter de placer des portes et des lignes de soudure là où elles pourraient affecter l'apparence ou les performances.
Choisir parmi différents types de portes de moulage par injection nécessite d'équilibrer la moulabilité, l'apparence, l'automatisation, le coût de l'outillage, le comportement des matériaux et les performances de la pièce finale.
Les barrières Edge restent un choix polyvalent et économique pour de nombreuses pièces en plastique générales. Les vannes à ventilateur et à languettes peuvent aider à répartir le flux ou à réduire le cisaillement local. Les portes d"injection directes assurent un remplissage puissant pour les pièces plus grandes ou plus épaisses, tandis que les portes d"injection à diaphragme et en anneau permettent un remplissage équilibré des géométries cylindriques.
Les portes à broches et sous-marines sont utiles lorsque le déclassement automatique et les petits vestiges de portes sont prioritaires. Les systèmes de pointe chaude et de vannes peuvent réduire les déchets des canaux froids et offrir un meilleur contrôle dans les applications de moulage de gros volumes ou de produits cosmétiques.
Toutefois, le type de porte à lui seul ne détermine pas le succès du moulage. La taille et l"emplacement des portes influencent la pression de remplissage, l"orientation des fibres, l"emballage, les lignes de soudure, les pièges à air, le gauchissement et la qualité cosmétique.
La meilleure porte est donc celle qui correspond au matériau plastique, à la géométrie de la pièce, aux exigences de surface, au volume de production attendu et à la conception complète du moule.

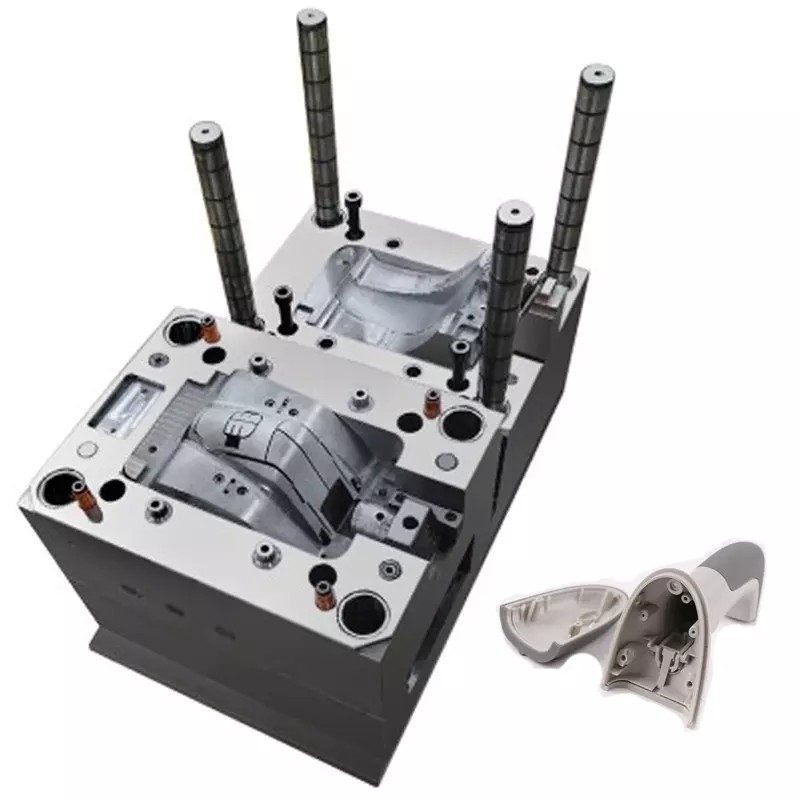

YEESHINE TECHNOLOGY CO., LIMITED propose la conception de moules à injection, la fabrication de moules, le prototypage et le moulage par injection de plastique pour les applications automobiles, électroniques, médicales, domestiques et autres. La porte, le canal d'alimentation, le refroidissement, la ventilation et l'éjection peuvent être évalués ensemble pendant le DFM pour réduire les modifications du moule et améliorer la stabilité de la production.
R : La vanne de bord est l'un des types de vannes les plus largement utilisés car elle est simple à fabriquer, prend en charge de nombreux matériaux plastiques et offre un chemin d'écoulement relativement illimité.
R : Les vannes Pinpoint, sous-marines, à pointe chaude et à vanne peuvent toutes fournir des vestiges de vanne relativement petits. La meilleure option dépend de la résine, de la géométrie de la pièce, de la structure du moule et des exigences cosmétiques.
R : Une porte sous-marine , ou porte de tunnel, pénètre dans la cavité située sous la ligne de joint et est normalement conçue pour se séparer automatiquement lors de l'éjection de la pièce.
R : Une porte en éventail est utile pour les composants larges ou minces dans lesquels la matière fondue doit pénétrer sur une section plus large pour améliorer la répartition du débit et réduire le cisaillement localisé.
R : Un canal froid se solidifie et est normalement éjecté à chaque cycle, tandis qu"un canal chaud maintient le plastique fondu à l"intérieur des canaux chauffés, réduisant ainsi le gaspillage des canaux mais augmentant la complexité du moule et le coût initial.
R : L"emplacement de la porte détermine la manière dont les fronts de fusion se déplacent à travers la cavité et l"endroit où ils se rencontrent. Le déplacement du portail peut donc éloigner les lignes de soudure des zones mécaniquement critiques ou esthétiques.
R : Oui. Si une porte est trop petite ou gèle trop tôt, une pression de compactage suffisante risque de ne pas atteindre les zones épaisses de la pièce, augmentant ainsi le risque d"enfoncement ou de retrait interne.
R : Oui. Le type de porte, l"emplacement, la conception des canaux, la ventilation, le refroidissement et l"éjection doivent idéalement être examinés lors du DFM avant le début de l"usinage du moule.
