La demande d'ingénierie en matière de conceptions de pièces monolithiques, de tolérances plus strictes et de géométries organiques complexes repousse les limites de la fabrication traditionnelle. Les équipes d’approvisionnement et d’ingénierie sont confrontées à un seuil critique de rentabilité. Vous devez déterminer quand le taux horaire majoré de l’usinage avancé est justifié par la réduction des configurations manuelles, des coûts de montage et des taux d’erreur. S'appuyer sur des techniques de fraisage obsolètes pour les composants aérospatiaux ou médicaux modernes entraîne des pièces mises au rebut et des budgets explosés. Ce guide fournit un cadre technique et financier pour évaluer si votre projet nécessite des services externalisés d'usinage CNC 5 axes . Nous le comparons aux alternatives traditionnelles à 3 axes, 3+2 positions et ultra-niche pour garantir un retour sur investissement, une vitesse et une qualité de pièce optimaux. Vous apprendrez à évaluer la cinématique des machines, à évaluer les capacités des fournisseurs et à optimiser vos modèles CAO pour une production à configuration unique sans compromettre l'intégrité structurelle.
Consolidation de la configuration : l"usinage sur 5 axes réduit considérablement le repositionnement manuel, atténuant ainsi les erreurs d"empilement de tolérances inhérentes aux opérations à 3 axes multi-configurations.
Nécessité géométrique : le mouvement simultané sur 5 axes n"est pas négociable pour les surfaces courbes continues telles que les turbines, les aubes de turbine et les moules aérospatiaux complexes.
Compression des délais : en éliminant les temps d"attente et les interventions manuelles entre plusieurs configurations de machines, le routage sur 5 axes accélère considérablement les délais de mise sur le marché.
Coût par rapport à la valeur : bien que le taux horaire initial pour les services 5 axes soit plus élevé, le coût total par pièce diminue souvent pour les composants complexes en raison de temps de cycle plus rapides et de besoins réduits en matière de montage.
Évaluation des fournisseurs : une externalisation réussie nécessite d"évaluer l"expertise en programmation FAO, la rigidité de la machine et les capacités d"inspection CMM (machine à mesurer tridimensionnelle) intégrées d"un partenaire.
L"évaluation des capacités d"usinage nécessite de comprendre la cinématique de la machine. Le mouvement physique de l"outil de coupe par rapport à la pièce à usiner dicte les géométries possibles. Il détermine également le temps de configuration requis, la stratégie de maintien de la pièce et la précision de la pièce finale.
Les fraiseuses traditionnelles à 3 axes fonctionnent le long des axes linéaires X, Y et Z. La broche se déplace de haut en bas, d’un côté à l’autre et d’avant en arrière. La pièce reste immobile sur la table de la machine, serrée dans un étau standard. Cette configuration fonctionne bien pour les pièces plates et prismatiques. Cependant, elle présente de sérieuses limitations pour les composants multifaces. L"usinage d"une face différente nécessite qu"un opérateur arrête la machine, desserre la pièce, la fasse tourner manuellement et la resserre. Chaque intervention manuelle nécessite un montage personnalisé comme des mâchoires souples ou des plaques d"aluminium dédiées. Chaque configuration introduit un nouveau décalage de référence. Si vous usinez un alésage sur la configuration 1 et une fonction d"accouplement sur la configuration 2, le processus physique de desserrage et de resserrage garantit un léger désalignement. Cela augmente le risque d"erreurs d"empilement des tolérances, rendant les légendes de position réelle serrées presque impossibles à conserver sur plusieurs faces.
L"usinage multi-axes positionnel, communément appelé usinage 3+2, ajoute deux axes rotatifs (A et B) aux axes standard X, Y et Z. La machine fait pivoter la pièce à un angle spécifique et verrouille la table à tourillon ou la tête pivotante en place. L"outil de coupe effectue ensuite un fraisage standard sur 3 axes sur ce plan nouvellement exposé. Les axes rotatifs ne bougent pas pendant le processus de coupe proprement dit. Cette méthode est particulièrement adaptée aux pièces comportant des éléments plats, des trous inclinés ou des poches sur plusieurs plans. Il élimine le retournement manuel des pièces. Vous serrez le brut une fois et la machine indexe pour atteindre cinq côtés du bloc. Bien que très efficace pour le travail de positionnement, il ne peut pas gérer les courbes organiques continues car l"orientation de l"outil reste statique pendant la coupe.
L'usinage multi-axes simultané implique le mouvement continu et synchronisé des cinq axes. Le contrôleur de la machine interpole simultanément les axes X, Y, Z, A et B pendant que l'outil est en prise avec le matériau. Ce mouvement continu maintient des angles d'engagement outil-surface optimaux. C'est le seul moyen de fabriquer des surfaces courbes continues. Ce mouvement synchronisé constitue l'épine dorsale de l'usinage CNC complexe , permettant aux outils de coupe de naviguer dans des cavités profondes et des contre-dépouilles sévères sans collision. La machine ajuste dynamiquement le vecteur de l'outil, en gardant le tranchant normal à la surface. Cela nécessite un contrôle avancé du point central de l'outil (TCPC) au sein du contrôleur CNC pour calculer la position exacte de la pointe de l'outil dans l'espace 3D lorsque les axes rotatifs pivotent.
L"industrie manufacturière considère l"usinage 5 axes comme la norme pour équilibrer haute précision, efficacité et coût. Il gère la grande majorité des composants complexes de l’aérospatiale, du médical et de la défense. Le passage aux machines à 7 axes implique des équipements multitâches hautement spécialisés, tels que des tours de type suisse avec des broches de fraisage secondaires et des sous-broches. Ces machines sont réservées aux micro-composants ultra-niche et à grand volume comme les implants dentaires ou les minuscules engrenages de montre. Pour la plupart des projets d"ingénierie structurelle et mécanique, le 5 axes constitue le seuil de performance optimal. Il offre la rigidité nécessaire aux ébauches lourdes tout en conservant l"articulation requise pour les passes de finition complexes.
Comparaison des capacités d"usinage
Type d"usinage | Mouvement de l"axe pendant la coupe | Cas d"utilisation principal | Exigences de configuration |
|---|---|---|---|
Fraisage 3 axes | X, Y, Z | Pièces plates, prismatiques, supports simples, plaques de base | Plusieurs configurations manuelles requises pour les pièces multifaces |
3+2 Positionnel | X, Y, Z (axes rotatifs verrouillés) | Pièces multifaces avec éléments plats, perçage en angle | Configuration unique, indexation automatisée entre les faces |
5 axes simultanés | X, Y, Z, A, B (tous en mouvement) | Roues, aubes de turbine, formes organiques, moules | Configuration unique, interpolation continue pendant la coupe |
Les ingénieurs et les spécialistes des achats doivent identifier les déclencheurs spécifiques du projet qui nécessitent un usinage avancé. S"appuyer sur des méthodes traditionnelles lorsqu"une pièce exige une cinématique avancée entraîne des pièces mises au rebut, des outils cassés et des dates de livraison manquées.
Certaines conceptions ne peuvent physiquement pas être fabriquées sur des centres d"usinage verticaux standard. Les turbines, les disques aubagés et les aubes de turbine présentent des aubes qui se chevauchent et des contre-dépouilles importantes. L"outil de coupe doit s"incliner continuellement pour suivre la courbure aérodynamique tout en évitant les collisions avec les lames adjacentes. Les formes organiques, les cavités profondes et les moules aérospatiaux complexes nécessitent que l"outil change son orientation de manière dynamique. Si votre modèle CAO comporte des courbes composées continues, un mouvement multi-axes simultané est obligatoire. Le logiciel de FAO génère des parcours d"outils qui balayent une fraise à bout sphérique sur la surface, ajustant constamment l"angle d"inclinaison pour maintenir un pas constant et empêcher la queue de l"outil de frotter contre les parois de la pièce.
L’avantage opérationnel le plus important des équipements de fraisage avancés est la possibilité d’usiner cinq côtés d’une pièce en une seule configuration. Vous serrez la billette brute une fois à l"aide d"un système de serrage à point zéro ou d"un dispositif à queue d"aronde. La machine réalise les faces avant, arrière, gauche, droite et supérieure sans intervention manuelle. Cette approche « fait en un » élimine l"accumulation de tolérances. Lorsqu"un opérateur retourne manuellement une pièce, des débris microscopiques ou de légères variations de serrage déplacent la référence. La consolidation des configurations minimise les erreurs humaines lors de la manipulation des pièces et garantit un alignement supérieur en matière de dimensionnement et de tolérancement géométriques (GD&T). Les éléments usinés dans la même configuration conserveront toujours une concentricité et une perpendiculaire parfaites les unes par rapport aux autres.
Le délai de fabrication est rarement absorbé par le temps de coupe réel. Les pièces passent la majeure partie de leur vie dans les files d’attente en attendant la prochaine configuration de la machine. Une pièce nécessitant six configurations 3 axes différentes peut attendre dans six files d"attente différentes dans l"atelier. La consolidation des opérations dans une seule configuration réduit considérablement les délais globaux de réalisation des projets. Vous éliminez les temps d"attente entre les différentes machines, le temps passé à concevoir des montages personnalisés et l"intervention manuelle requise pour chaque retournement. Cet acheminement rationalisé permet aux magasins de déplacer les matières premières vers les produits finis en une fraction du temps, ce qui profite directement à la vitesse de votre chaîne d"approvisionnement.
La déviation de l’outil ruine les finitions de surface. En fraisage standard, atteindre le fond d"une poche profonde nécessite une fraise longue. Les outils longs agissent comme des plongeoirs ; ils vibrent et fléchissent sous l"effet des forces de coupe. Ce broutage laisse de mauvais états de surface, provoque des imprécisions dimensionnelles et casse les outils. Les machines avancées inclinent la tête de coupe ou la table à tourillon. Cette inclinaison permet à la machine d"utiliser des outils de coupe beaucoup plus courts et rigides. La déviation réduite de l"outil et les vibrations minimisées conduisent à des finitions de surface exceptionnelles et à une durée de vie prolongée de l"outil. De plus, l"inclinaison de l"outil vous permet de couper avec le côté de la flûte plutôt qu"avec la pointe, conservant ainsi une vitesse de coupe efficace plus élevée et un cisaillement plus propre.
Toutes les pièces ne nécessitent pas une cinématique avancée. Vous devez effectuer une évaluation technique pour déterminer si les exigences techniques justifient le processus. Des méthodes de fabrication trop spécifiques gaspillent de l’argent.
Évaluez vos légendes de dessin. Si vous avez des exigences strictes en matière de position réelle, de parallélisme ou de perpendiculaire couvrant plusieurs faces de la pièce, un usinage de précision sur 5 axes devient nécessaire. Maintenir une tolérance de ± 0,0005 pouce sur deux faces est incroyablement difficile si vous devez desserrer et réindiquer la pièce entre les coupes. Les machines avancées maintiennent un système de coordonnées unique pour l’ensemble de l’opération. Cela élimine les décalages de référence et garantit une précision de positionnement et une répétabilité élevées. Les échelles linéaires et les encodeurs rotatifs de la machine suivent la position exacte de la pièce, garantissant qu'un trou percé sur la face gauche s'aligne parfaitement avec un alésage sur la face droite.
Analysez la conception de vos pièces pour détecter les poches profondes, les parois élevées ou les caractéristiques internes complexes. Les centres d"usinage verticaux traditionnels rencontrent des difficultés avec des rapports profondeur/diamètre supérieurs à 4:1. En inclinant la tête de l"outil loin de la paroi de la cavité, la machine peut utiliser une fraise courte et trapue pour atteindre le fond d"une poche profonde. Cette rigidité empêche le broutage dans les matériaux durs et élimine le besoin d"acheter des outils de forme coûteux et personnalisés. Des longueurs de jauge plus courtes signifient que vous pouvez pousser l"outil plus fort, augmentant ainsi les vitesses d"avance et réduisant les temps de cycle sans sacrifier la stabilité dimensionnelle.
Les métaux durs et les superalliages amplifient les défis d’usinage. Des matériaux comme le titane (Ti-6Al-4V), l"Inconel 718 et les aciers inoxydables de qualité aérospatiale génèrent d"immenses forces de chaleur et de coupe. Les parcours d"outils simultanés optimisent les charges de copeaux et les vitesses de coupe. En ajustant continuellement l"angle de l"outil, la machine garantit que le tranchant engage le matériau à la tangente optimale. Cela répartit la chaleur uniformément, empêche l"écrouissage et évite les pannes catastrophiques de l"outil. Lors de l"usinage du titane, il est essentiel de maintenir une charge de copeaux constante. Si l"outil s"attarde ou frotte, le matériau durcit instantanément, détruisant la fraise en bout. Le mouvement multi-axes continu évite cela en permettant à l"outil de se déplacer en douceur lors de transitions complexes.
L’efficacité des achats nécessite de savoir quand réduire ses dépenses. L'utilisation d'un usinage personnalisé à 5 axes est excessive pour les pièces prismatiques simples, les plaques plates ou les boîtiers de faible complexité. Si une pièce peut être réalisée en une ou deux configurations simples avec des étaux standards, une fraiseuse standard fera parfaitement l’affaire. Ces machines ont un taux horaire inférieur et nécessitent moins de temps de programmation. Leur utilisation pour des géométries simples préserve votre budget et libère la capacité avancée de la machine pour les pièces qui en ont vraiment besoin. Adaptez toujours la cinématique de la machine à la complexité de la pièce.
La justification financière de l’usinage avancé nécessite de regarder au-delà du taux horaire initial de l’atelier. Vous devez évaluer les coûts cachés associés aux méthodes de fabrication traditionnelles pour comprendre le véritable impact financier.
Le taux horaire des équipements de fraisage avancés est indéniablement plus élevé que celui des machines standard. Les équipements sont plus chers, la maintenance est rigoureuse et les programmeurs nécessitent une formation spécialisée. Cependant, vous devez mettre en balance cette prime avec les coûts cachés des méthodes traditionnelles. Plusieurs configurations manuelles nécessitent plusieurs appareils personnalisés. La conception et l"usinage de mâchoires souples ou de supports de pierre tombale dédiés coûtent de l"argent et consomment des heures d"ingénierie. Des temps de cycle cumulés plus longs, des taux de rebut plus élevés dus à des erreurs de manipulation manuelle et le besoin d"outillage spécialisé à longue portée érodent rapidement les économies réalisées grâce à un taux horaire moins cher. Lorsque l’on prend en compte la conception des appareils, le temps de configuration et les rebuts, la machine la plus chère produit souvent une pièce finale moins chère.
Le volume dicte votre retour sur investissement. Pour un prototypage rapide, l"usinage avancé accélère la livraison en éliminant le besoin de concevoir et de fabriquer des montages personnalisés pour une seule pièce. Vous serrez le brut dans un étau auto-centrant standard et usinez immédiatement le prototype. À mesure que vous passez à une production en volume faible à moyen, les temps de cycle plus rapides et l"intervention réduite de l"opérateur réduisent considérablement le coût par pièce. Les opérateurs peuvent charger le matériau brut, démarrer le cycle de presse et s"éloigner, permettant ainsi à un machiniste de faire fonctionner plusieurs machines simultanément.
Les capacités d"usinage avancées changent la façon dont les ingénieurs abordent la conception. Au lieu de concevoir des assemblages complexes constitués de plusieurs supports simples boulonnés ensemble, les ingénieurs peuvent concevoir des pièces monolithiques uniques. Cela réduit les étapes de fabrication en aval. Vous éliminez le travail de soudage, de fixation, d’assemblage et les coûts d’inspection associés pour plusieurs sous-composants. Les conceptions monolithiques sont intrinsèquement plus solides et plus légères, ce qui constitue un avantage considérable dans les applications aérospatiales et automobiles.

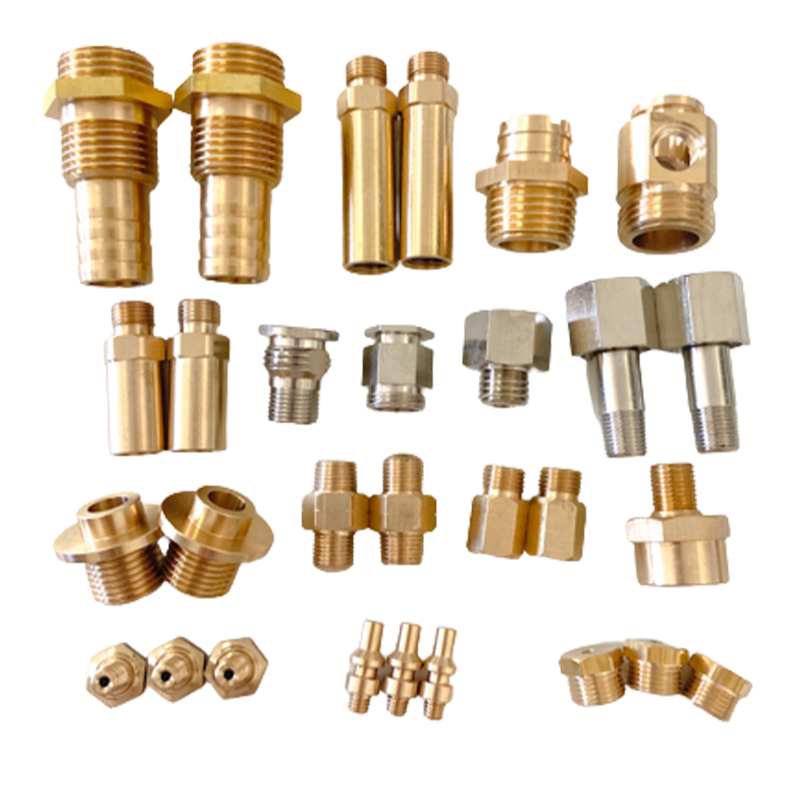

Des industries spécifiques sont à l’origine de la demande d’usinage multi-axes simultané. Ces secteurs nécessitent une qualité sans compromis, des géométries complexes et un strict respect des normes réglementaires.
L"industrie aérospatiale s"appuie fortement sur l"usinage avancé. Les aubes de turbine, les composants structurels de la cellule et les carters de moteur complexes nécessitent un mouvement continu pour atteindre leurs profils aérodynamiques. La réduction du poids est essentielle, ce qui conduit à des pièces à parois fines et à poches profondes usinées à partir de billettes massives de titane ou d"aluminium. Les fournisseurs approvisionnant ces secteurs doivent adhérer aux exigences strictes de conformité AS9100, garantissant une gestion rigoureuse de la qualité et une traçabilité des matériaux. Chaque lot de matériau doit avoir des rapports de tests certifiés en usine et chaque dimension doit être vérifiée.
La fabrication médicale exige des géométries organiques et anatomiques. Les implants orthopédiques, tels que les arthroplasties du genou et les articulations de la hanche, doivent parfaitement correspondre aux structures osseuses humaines. Ces courbes complexes ne peuvent pas être réalisées sur des machines standards. De plus, les instruments chirurgicaux nécessitent des caractéristiques complexes usinées à partir de matériaux résistants et biocompatibles comme l’acier inoxydable chirurgical, le chrome-cobalt et le titane. La rigidité et la précision des équipements de pointe sont essentielles pour ces composants vitaux. Les ateliers médicaux doivent fonctionner selon les normes ISO 13485, en maintenant un contrôle strict des lots et une validation des processus.
Les applications automobiles et de sport automobile hautes performances utilisent des pièces CNC à 5 axes pour les composants critiques du moteur et de la suspension. Les culasses dotées de canaux d'admission à orifices complexes nécessitent une portée multi-axes simultanée pour usiner les passages de fluide internes en douceur. Les blocs moteurs, les ailes aérodynamiques personnalisées et les montants de suspension légers bénéficient de la configuration « fait-en-un ». Dans le sport automobile, où la dynamique des fluides et la réduction extrême du poids imposent des performances, l'usinage avancé offre l'avantage concurrentiel nécessaire. Les équipes peuvent itérer rapidement les conceptions, passant de la CAO à une pièce finie en quelques jours plutôt qu'en quelques semaines.
L"externalisation d"usinages complexes comporte des risques inhérents. Vous devez évaluer rigoureusement votre partenaire de fabrication pour vous assurer qu’il possède l’infrastructure technique nécessaire pour livrer des pièces de qualité à temps.
Le matériel de la machine est inutile sans une programmation experte. Les parcours d"outils multi-axes sont incroyablement complexes. Une erreur mineure de programmation entraînera la collision de la broche avec la table à tourillon, détruisant la machine et votre pièce. Évaluez les compétences d"un fournisseur de services avec des logiciels avancés de fabrication assistée par ordinateur (FAO) tels que Mastercam, hyperMILL ou Siemens NX. Assurez-vous qu"ils utilisent un logiciel de simulation de jumeau numérique comme VERICUT pour vérifier les parcours d"outils et éviter les collisions avant qu"un métal ne soit coupé. La simulation vérifie la protection contre les gouges, vérifie les limites des axes et optimise les vitesses d"avance.
Fabriquer une géométrie complexe ne représente que la moitié de la bataille ; vérifier que c"est l"autre. Les pieds à coulisse et les micromètres standards ne peuvent pas mesurer des surfaces 3D continues. Exigez que votre partenaire d"usinage choisi possède des capacités avancées de CMM (machine à mesurer de coordonnées). Ils doivent utiliser le balayage par sonde tactile et le balayage laser pour l"inspection du premier article (FAI). Examinez leurs rapports d"inspection pour vous assurer qu"ils peuvent valider les véritables tolérances de position et de profil de surface par rapport au modèle CAO natif.
La capacité du fournisseur a un impact direct sur le calendrier de votre projet. Évaluer la redondance des machines de l"atelier. S"ils ne disposent que d"une seule machine avancée et qu"elle tombe en panne pour maintenance de broche, votre projet s"arrête. Discutez de leurs calendriers de maintenance, de leur inventaire d’outillage et de leurs réseaux d’approvisionnement en matières premières. Un fournisseur fiable entretient des relations solides avec les fournisseurs de matériaux pour éviter les retards dans l’approvisionnement en alliages de qualité aérospatiale ou en outils de coupe spécialisés. Renseignez-vous sur les mesures de disponibilité de leurs broches et sur la façon dont ils gèrent les pannes inattendues de la machine.
Exportez vos fichiers CAO natifs aux formats STEP ou IGES avec tous les corps solides fusionnés.
Joignez des dessins PDF 2D détaillant les légendes GD&T critiques, les exigences de finition de surface et les spécifications des trous taraudés.
Définissez la qualité exacte de votre matériau et les traitements post-traitement requis comme l"anodisation ou le traitement thermique.
Soumettez l"ensemble des données complètes à un fournisseur d"usinage vérifié pour un examen formel de la conception pour la fabricabilité (DFM).
R : Bien que les tarifs horaires des machines à 5 axes soient généralement 20 à 30 % plus élevés que ceux des fraiseuses à 3 axes, le coût total du projet diminue souvent. L"usinage 5 axes élimine le besoin de plusieurs montages personnalisés, réduit les temps de configuration manuelle et diminue les taux de rebut, ce qui le rend très rentable pour les pièces complexes.
R : Oui. Les machines 5 axes sont idéales pour les superalliages. En inclinant la tête de l"outil, ils utilisent des outils de coupe plus courts et plus rigides. Cet ajustement continu maintient des angles d"engagement optimaux de l"outil, optimisant les charges de copeaux, réduisant la génération de chaleur et empêchant le broutage de l"outil dans les métaux durs.
R : L"usinage 3+2 fait pivoter la pièce selon un angle spécifique et verrouille les axes rotatifs en place avant le début de la coupe. L"usinage simultané sur 5 axes déplace continuellement les cinq axes en même temps pendant que l"outil coupe, ce qui est nécessaire pour les surfaces courbes continues.
R : Ce n"est pas strictement nécessaire, mais l"optimisation des conceptions pour 5 axes maximise votre retour sur investissement. Les ingénieurs peuvent consolider des assemblages en plusieurs parties en une seule pièce monolithique, éliminant ainsi les coûts de soudage, de fixation et d"assemblage en aval.
R : Les machines 5 axes haut de gamme peuvent atteindre une précision exceptionnelle. En fonction de la taille, de la géométrie et du matériau de la pièce, les normes industrielles autorisent généralement des tolérances aussi étroites que ± 0,0001 pouce, en grande partie parce que la pièce reste serrée dans une seule configuration.
R : Il améliore la finition de surface en permettant l"utilisation d"outils de coupe plus courts, ce qui réduit considérablement les vibrations et la déflexion de l"outil. De plus, la machine peut s"incliner pour utiliser le côté de la fraise plutôt que la pointe, maintenant ainsi une charge de copeaux constante et optimale.
R : Oui. En éliminant le besoin de desserrer, retourner et resserrer manuellement les pièces sur plusieurs machines, l"usinage 5 axes supprime les temps d"attente et les interventions manuelles. Cette consolidation accélère considérablement l’ensemble du processus de fabrication.
