L'estampage est-il la même chose que le forgeage ?

Les professionnels de la fabrication et les concepteurs de produits confondent-ils parfois l’estampage et le forgeage ? Étonnamment, c’est souvent le cas. Ces deux techniques sont fondamentales pour le travail des métaux. Pourtant, ils manipulent les matières premières de manières fondamentalement différentes. Cette confusion apparemment mineure entraîne fréquemment des erreurs de fabrication coûteuses, des lancements de produits retardés et une intégrité structurelle compromise.

Pour naviguer dans ces complexités, les ingénieurs doivent décomposer les mécanismes de chaque méthode. Nous explorerons les nuances du processus d'emboutissage des métaux , le comparerons directement au forgeage et fournirons les informations exploitables nécessaires pour prendre une décision d'ingénierie éclairée et rentable pour votre prochain projet.

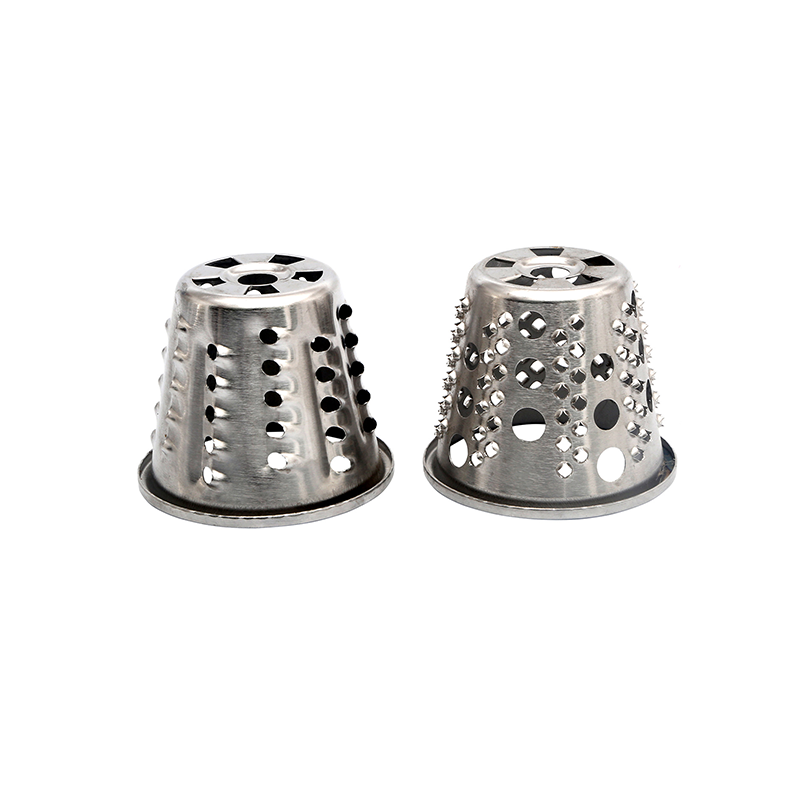

Qu"est-ce que le processus d"emboutissage des métaux ?

Pour prendre une décision de fabrication judicieuse, il faut d’abord comprendre les mécanismes fondamentaux de ces technologies. L’emboutissage des métaux est une méthode de fabrication majoritairement formée à froid. Il convertit les tôles plates, souvent appelées ébauches ou bobines, en géométries spécifiques prédéterminées. Contrairement au moulage ou au moulage qui nécessite la fonte du métal liquide, l"emboutissage repose sur une simple force mécanique pour cisailler, plier et étirer le matériau dans sa forme finale.

Lorsque les ingénieurs ont besoin de dizaines de milliers de composants identiques à paroi mince, ils se tournent généralement vers cette méthode. Les temps de cycle de tir rapide offrent une répétabilité inégalée. Cette efficacité en fait l’épine dorsale de la production de masse moderne.

La mécanique du formage de la tôle

L"opération commence dans l"usine, où une presse robuste est alimentée par une bobine continue de métal. Au fur et à mesure du cycle de la machine, un outillage personnalisé applique une pression immense, forçant la matière première à se conformer à la forme souhaitée.

En approfondissant, le formage de la tôle englobe plusieurs actions mécaniques distinctes. Celles-ci sont souvent réalisées simultanément ou séquentiellement au sein de la presse :

• Découpage : Découper la silhouette plate initiale de la plus grande feuille. Cela constitue généralement l’étape fondamentale.
• Pliage : application d'une force ciblée pour créer des angles, des formes en V ou en U sans fracturer la surface du matériau.
• Poinçonnage : Percer des trous ou réaliser des découpes spécifiques. Les matériaux retirés tombent et sont généralement recyclés comme ferraille.
• Frappe : Presser le métal sous une pression extrême entre deux matrices pour imprimer des détails de surface, des bords ou du texte précis, un peu comme frapper une pièce de monnaie.
• Bridement : Plier le bord de la pièce à un angle de 90 degrés pour créer un rebord. Cette action augmente considérablement la rigidité structurelle de la paroi mince.

Le rôle de l"outillage de presse dans l"emboutissage

La véritable merveille d"ingénierie derrière cette vitesse réside entièrement dans l"outillage personnalisé. Un jeu de matrices se compose du moule fixe inférieur et des poinçons mobiles supérieurs. Ces outils sont usinés avec une précision microscopique. Par exemple, lors de la production de composants automobiles en tôle d"aluminium sur mesure, les tolérances d"outillage doivent souvent être maintenues à ± 0,05 mm. Si le jeu entre le poinçon et la matrice est décalé ne serait-ce que d"une fraction de millimètre, la tôle se déchirera, se froissera ou souffrira d"un retour élastique important, ce qui correspond à la tendance naturelle du métal à revenir à un état plat.

De plus, pour les productions continues complexes, les fabricants déploient un emboutissage progressif. Imaginez une bande continue de métal passant à travers un ensemble de stations consécutives au sein d’un seul outil. Chaque station exécute une opération distincte. Au moment où le métal atteint la fin de la ligne, une pièce entièrement réalisée tombe dans le bac de collecte, souvent à des vitesses dépassant des centaines de coups par minute.

Quel est le processus de forgeage ?

Si l’estampage est l’art précis de plier des feuilles plates, le forgeage est la science de la force brute consistant à écraser une masse solide. Le processus de forgeage consiste à capturer du métal solide, généralement des billettes, des lingots ou des barres épaisses, et à le forcer à prendre des formes tridimensionnelles personnalisées à l'aide de forces de compression localisées. Appliquée via des marteaux mécaniques massifs ou des presses hydrauliques, cette méthode ne coupe pas le métal ; cela le déplace.

Forgeage à chaud ou forgeage à froid

Selon l"alliage et la géométrie souhaitée, cette déformation massive peut être exécutée à différentes étapes thermiques :

• Forgeage à chaud : Le métal est chauffé bien au-dessus de sa température de recristallisation, souvent rougeoyant à plus de 1 000 °C pour l'acier. Cette chaleur extrême rend le bloc solide hautement malléable, lui permettant de s'écouler dans des cavités de matrice complexes avec moins de résistance mécanique tout en empêchant l'écrouissage.
• Forgeage à froid : exécutée à température ambiante ou proche, cette approche nécessite un tonnage de presse nettement plus élevé. Cependant, il offre une excellente précision dimensionnelle, une finition de surface supérieure et une résistance à la traction accrue grâce à l'effet d'écrouissage. C’est un favori pour la fabrication de fixations, de boulons et d’engrenages à haute résistance.

Comment le forgeage modifie la structure des grains

L’avantage le plus important du broyage du métal solide se situe au niveau microscopique. Les métaux possèdent une structure de grains cristallins. Lorsqu’un composant est usiné, par exemple découpé dans un bloc solide, le grain interne est sectionné, créant des points faibles microscopiques.

En revanche, lors du forgeage, la force de compression brutale fait couler le grain interne et s"aligne parfaitement avec les contours externes de la pièce. Ce flux de grain continu et ininterrompu élimine les vides internes, la porosité et les microfissures. Par conséquent, les composants forgés présentent une intégrité structurelle exceptionnelle et une résistance à la fatigue inégalée, ce qui les rend indispensables pour les applications porteuses critiques.

Estampage des métaux ou forgeage : explication des différences fondamentales

Pour répondre définitivement à la manière dont ces méthodes divergent, nous devons les évaluer en fonction de plusieurs paramètres techniques et économiques. La matrice ci-dessous offre une comparaison directe et objective.

Entrée matérielle et état

La divergence la plus visible se situe au niveau des réceptions d’usine. La manipulation de la tôle repose sur un matériau plat, ce qui signifie que l"épaisseur de la pièce finie est généralement uniforme partout, sauf là où elle est intentionnellement étirée. En revanche, le forgeage utilise des morceaux de métal solides. Cette approche globale permet aux ingénieurs de concevoir des géométries 3D massives, des sections transversales solides lourdes et des épaisseurs variables qui ne peuvent tout simplement pas être pliées à partir d"une feuille plate.

Résistance et durabilité

Lors de l’évaluation de la traction et de la limite d’élasticité en laboratoire, les pièces forgées dominent sans équivoque. Étant donné qu"une presse à estamper se contente de plier ou de cisailler une feuille, la structure interne des grains est activement sectionnée au niveau des bords coupés. Bien que les pièces embouties soient très durables et parfaitement adaptées aux boîtiers ou supports structurels, elles ne peuvent pas résister à une fatigue cyclique constante. Pour les applications porteuses soumises à des forces d"impact élevées, le flux ininterrompu des grains d"une pièce forgée reste une condition préalable stricte en matière d"ingénierie.

Vitesse de production et évolutivité

Dans le domaine de la production de masse, la presse à estamper règne en maître. Une fois qu"une matrice progressive est installée et calibrée, le système peut fonctionner avec une intervention humaine minimale, crachant des pièces à un rythme rapide. Le forgeage est intrinsèquement méthodique et plus lent. Même avec une robotique automatisée manipulant les billettes chauffées au rouge, le cycle de chauffage, de transfert, de frappes multiples et de refroidissement est une réalité à forte intensité de main-d"œuvre et d"énergie.

Tendances de l"industrie : le paysage en évolution du formage des métaux

Le secteur manufacturier connaît actuellement un changement massif entraîné par les marchés des véhicules électriques et de l’aérospatiale. Dans le monde automobile, les efforts incessants en faveur de l’allègement pour étendre l’autonomie des batteries ont poussé la manipulation de la tôle jusqu’à ses limites absolues. Les fabricants adoptent de plus en plus l’estampage à chaud des aciers au bore à ultra haute résistance. Cette approche hybride leur permet de créer des composants de châssis incroyablement rigides et légers qui améliorent la sécurité en cas de collision sans ajouter de volume. Bien qu’il utilise de la chaleur, il reste fondamentalement un processus de formage de tôle, distinct du déplacement volumétrique du forgeage.

Simultanément, les secteurs de l’aérospatiale et de la défense sont à l’origine d’innovations en matière de forgeage de précision. Alors que la demande de titane et de superalliages avancés augmente pour les moteurs à réaction et les composants structurels d’avions, les installations de forge adoptent des logiciels de modélisation thermique sophistiqués. Cela garantit que chaque bloc de métal solide est comprimé sans aucun défaut interne, répondant ainsi à la tolérance zéro panne requise pour l’aviation moderne. Les deux secteurs mettent en évidence la façon dont ces méthodes traditionnelles s’adaptent aux demandes technologiques de pointe.

Différences d"outillage : outillage de presse et matrices de forgeage

Les machines et outils utilisés dans ces processus représentent deux branches totalement différentes du génie mécanique. Comprendre les contraintes opérationnelles imposées à cet équipement permet de comprendre pourquoi les coûts de production évoluent différemment.

Conception d"outillage de presse pour l"emboutissage des métaux

La conception d'outillage pour la tôlerie est une leçon de maître en matière de gestion des jeux. Les ingénieurs doivent tenir compte des propriétés mécaniques spécifiques de la bobine introduite dans la machine. Si un poinçon est trop serré dans la cavité de la matrice, le métal va se gripper, générant une friction qui détruit rapidement l' outillage de la presse . S'il est trop lâche, le métal se plie au lieu de se cisailler, laissant des bavures dentelées et des pièces rejetées.

Les concepteurs doivent également calculer le retour élastique susmentionné. L"outillage est souvent conçu pour plier excessivement le métal d"une fraction précise de degré. Lorsque la pression se relâche, le métal se détend exactement dans la tolérance spécifiée. Usinées à partir d"aciers à outils trempés ou de carbure de tungstène, ces matrices sont conçues pour conserver un tranchant tranchant comme un rasoir sur des millions de cycles.

Conception de matrices pour le processus de forgeage

Les matrices de forgeage, en revanche, fonctionnent dans un environnement brutal et chaotique. Ils ne nécessitent pas les jeux de cisaillement microscopiques d"un poinçon d"emboutissage, mais ils doivent survivre à des conditions qui feraient fondre instantanément l"outillage standard.

Lors du forgeage à chaud, une matrice à froid est frappée à plusieurs reprises par du métal chauffé à plus de 1 000 °C, suivi immédiatement d"un refroidissement rapide par des lubrifiants vaporisés. Ce cycle thermique violent provoque des fissures de surface appelées contrôle thermique. De plus, lorsque le métal solide est écrasé et forcé de s’écouler, il génère une immense friction. Par conséquent, les matrices de forgeage sont usinées à partir d’aciers à outils spécialisés pour travail à chaud qui privilégient la ténacité, la résistance aux chocs et la stabilité thermique plutôt que la netteté des bords.

Le grand débat : estampés ou forgés dans les couteaux et les outils à main

Ce débat sur la fabrication se répercute fréquemment sur le marché de consommation, notamment en ce qui concerne les couteaux culinaires, le matériel de jardinage et les outils à main. L"observation derrière le battage médiatique révèle comment la méthode de fabrication a un impact direct sur les performances quotidiennes.

Couteaux et outils forgés

Remontant leur lignée à la forge traditionnelle, les couteaux forgés modernes sont créés par forgeage. Une barre chauffée en acier à haute teneur en carbone est martelée.

Les consommateurs peuvent facilement identifier les couteaux forgés grâce à la mitre, qui est la pièce d"acier épaisse et lourde reliant la lame et le manche. Ils présentent un dos plus épais et un poids total plus lourd, offrant un outil rigide et parfaitement équilibré qui résiste à la flexion et facilite un hachage sans effort. En raison du travail intense et de l’énergie requis, ils exigent des prix plus élevés.

Couteaux et outils estampés

Les progrès en matière de découpe laser et de poinçonnage de précision ont révolutionné l’industrie de la coutellerie. Les couteaux estampés sont découpés directement à partir de grandes feuilles d"acier inoxydable ou au carbone de haute qualité, puis traités thermiquement et meulés jusqu"à obtenir un bord tranchant.

Sans mitre lourde traditionnelle, ces lames conservent une épaisseur uniforme du manche à la pointe. Ils sont nettement plus légers, réduisant ainsi la fatigue du poignet lors d’un travail de préparation prolongé. Parce qu"ils sont découpés à partir de feuilles plates, ils offrent une flexibilité supérieure, ce qui les rend idéaux pour des tâches telles que le filetage. Plus important encore, l"extrême efficacité du processus de fabrication rend ces outils très abordables, offrant une valeur exceptionnelle sans sacrifier la rétention des bords.

Comment choisir entre le formage de tôles et le forgeage pour votre projet

La sélection du bon itinéraire de fabrication est un point crucial qui dicte la sécurité des produits, les budgets de la chaîne d’approvisionnement et les délais de mise sur le marché. Les responsables des achats et les ingénieurs doivent peser leurs exigences spécifiques par rapport aux réalités physiques de chaque processus.

Quand choisir le processus d’emboutissage des métaux

Cette méthode constitue le choix définitif lorsque l’efficacité économique à grande échelle est le principal facteur, à condition que les exigences structurelles permettent l’utilisation de la tôle.

Volumes de production massifs :  l'emboutissage est le leader incontesté en matière d'évolutivité à haut volume. Si votre projet nécessite 50 000 unités ou plus, le coût initial élevé de l’outillage est rapidement amorti. Finalement, le coût de production de chaque unité individuelle tombe à quelques fractions de centime.

Géométries à paroi mince ou légère : si votre composant est un boîtier électronique, un support structurel ou un panneau de carrosserie automobile, il nécessite une paroi mince et uniforme allant généralement de 0,1 mm à 10 mm. L'emboutissage est spécialement conçu pour manipuler des feuilles plates, ce qui en fait le choix idéal pour les applications où la réduction du poids global est essentielle.

Découpes et perforations complexes : les matrices progressives peuvent perforer des dizaines de trous, fentes et géométries complexes dans une pièce en un seul passage. Atteindre ce même niveau de perforation complexe sur une pièce forgée solide nécessiterait des opérations d'usinage CNC secondaires étendues et coûteuses.

Quand choisir le processus de forgeage

Le forgeage n"est pas négociable lorsqu"une défaillance matérielle pourrait conduire à des résultats catastrophiques. Il reste la référence en matière d"applications lourdes et porteuses.

Contraintes mécaniques extrêmes : Le principal avantage ici est métallurgique. En alignant la structure du grain interne avec les contours de la pièce, le forgeage offre une résistance à la traction et une tolérance aux chocs supérieures. Les composants critiques de la transmission automobile, les trains d’atterrissage de l’aérospatiale et les vannes industrielles haute pression sont strictement forgés pour cette raison.

Géométries 3D massives : l'estampage est limité au papier plat pliable. Si votre pièce nécessite des épaisseurs variables sur toute sa section transversale, comme un marteau lourd ou une bielle de moteur épaisse, elle doit être comprimée à partir d'un bloc de matériau solide.

La sécurité prime sur le coût unitaire : dans les industries hautement réglementées, les vitesses de production plus lentes et les coûts unitaires plus élevés du forgeage sont des compromis nécessaires pour garantir une intégrité structurelle et une sécurité des utilisateurs maximales.

Foire aux questions

L"emboutissage du métal est-il moins cher que le forgeage ?

Oui, mais cela dépend fortement de votre volume de production. L’ingénierie initiale et la fabrication de l’outillage personnalisé nécessitent une dépense d’investissement initiale importante. Cependant, comme les presses peuvent effectuer des cycles des centaines de fois par minute, les coûts de main-d"œuvre et d"énergie par pièce chutent. À des volumes élevés, l’estampage est beaucoup moins cher. Le forgeage nécessite de chauffer le métal, de le transférer entre les matrices et d"effectuer un usinage secondaire approfondi, ce qui maintient le coût unitaire élevé quel que soit le volume.

Une pièce emboutie peut-elle être aussi résistante qu’une pièce forgée ?

D’un point de vue purement métallurgique, non. Alors que les fabricants peuvent utiliser des alliages d"acier à très haute résistance pour créer des composants en tôle robustes, la mécanique fondamentale du processus implique la découpe et le pliage de la structure des grains du métal. Cela crée des points faibles inhérents au niveau des bords de cisaillement et des rayons serrés. Le forgeage comprime et aligne la structure du grain sans la rompre, créant un flux continu de force dans toute la masse solide. Une pièce emboutie est excellente pour les boîtiers, mais elle ne peut pas remplacer une pièce forgée dans les applications à forte charge.

L"emboutissage des métaux utilise-t-il de la chaleur ?

L"emboutissage traditionnel est strictement un processus de formage à froid, effectué à température ambiante pour préserver la finition de surface et éviter la déformation thermique. Il existe cependant une sous-catégorie spécialisée appelée marquage à chaud ou durcissement sous presse, principalement utilisée dans l"industrie automobile. Dans ce scénario, les tôles d"acier au bore sont chauffées dans un four, rapidement estampées et simultanément trempées dans la matrice pour conserver une dureté extrême. Bien qu"il utilise de la chaleur, il manipule toujours des tôles fines et se distingue nettement de la déformation volumétrique globale du forgeage à chaud.

L’emboutissage peut-il remplacer le forgeage dans les applications automobiles ?

Dans des scénarios d"allègement spécifiques, oui. Les ingénieurs automobiles remplacent de plus en plus les supports et les composants de suspension en acier forgé lourd par de l"acier à ultra haute résistance estampé à chaud ou des alliages d"aluminium estampés avec précision. Bien que ces pièces embouties n"aient pas la même masse solide que les pièces forgées, leurs géométries techniques et leurs propriétés matérielles avancées offrent une résistance suffisante tout en réduisant considérablement le poids du véhicule. Cependant, les composants internes du moteur et les composants de la transmission doivent toujours être strictement forgés.

Comment identifier une pièce emboutie par rapport à une pièce forgée ?

L"inspection visuelle révèle généralement la méthode de fabrication. Une pièce emboutie aura une épaisseur de matériau uniforme sur tout son corps. Vous remarquerez également des marques de cisaillement ou de légères bavures le long des bords coupés, ainsi que des rayons de courbure visibles. Une pièce forgée présente généralement des épaisseurs variables, des sections transversales solides et lourdes et une ligne de joint où les deux moitiés de la matrice de forgeage se rencontrent. Les pièces forgées ne présentent pas non plus les trous pointus et poinçonnés typiques du formage de la tôle.
