Quelle est la différence entre l’emboutissage et l’usinage des métaux ?

Lors du développement de composants métalliques, le choix de la bonne méthode de fabrication peut affecter le coût, la précision et la vitesse de production. Deux procédés largement utilisés sont l’emboutissage des métaux et l’usinage CNC, chacun étant conçu pour des besoins de production différents. L'emboutissage des métaux donne à la tôle des formes spécifiques à l'aide de matrices et de presses à haute pression, ce qui la rend idéale pour produire de grandes quantités de pièces cohérentes. En revanche, l'usinage CNC élimine la matière des blocs métalliques solides grâce à des outils de coupe contrôlés par ordinateur, permettant aux fabricants de créer des géométries très précises et complexes.

Comprendre les différences entre ces deux techniques aide les ingénieurs et les acheteurs à sélectionner la solution la plus efficace pour leurs projets. Alors que l'emboutissage offre souvent une production plus rapide et un coût inférieur pour la production de masse, l'usinage offre une flexibilité et des tolérances serrées pour les pièces personnalisées ou en faible volume. La comparaison de leurs avantages, de leurs limites et de leurs applications appropriées peut aider à déterminer quel processus donne les meilleurs résultats pour un composant métallique spécifique.

Bases de l’emboutissage des métaux

L'emboutissage des métaux est un processus de formage utilisé pour façonner la tôle en composants précis grâce à une pression contrôlée et des outils spécialisés. Le processus commence généralement par des opérations d'emboutissage (découpage/dessin), au cours desquelles des tôles plates sont découpées selon des contours spécifiques ou progressivement façonnées en formes plus profondes. Le découpage sépare la pièce requise de la feuille, tandis que l'étirage étire le matériau pour créer des structures tridimensionnelles telles que des coupelles ou des boîtiers.

Un facteur clé pour des résultats précis est la structure de l'outillage (poinçon/matrice). Le poinçon applique une force sur le métal, le poussant dans ou à travers la matrice, ce qui définit la forme finale de la pièce. Une conception appropriée des outils garantit des dimensions reproductibles et des bords lisses pendant la production.

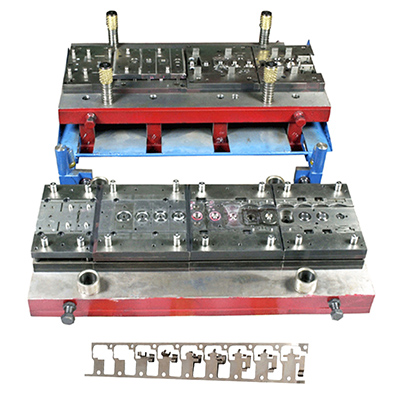

Pour les gros volumes de fabrication, de nombreuses usines s’appuient sur des systèmes de production continue (Progressive Die). Dans cette configuration, une bande métallique se déplace à travers plusieurs stations au sein d’un même jeu de matrices. Chaque station effectue une opération différente, telle que la découpe, le pliage ou le formage, jusqu'à ce que la pièce finie soit produite efficacement dans le cadre d'un flux de travail continu.

Avantages de l'emboutissage des métaux

Les avantages de l'emboutissage comprennent : une utilisation élevée des matériaux et un taux de production élevé, ce qui en fait l'une des méthodes les plus efficaces pour la fabrication à grande échelle. Étant donné que les pièces sont formées directement à partir de tôle, le processus minimise les rebuts et permet aux fabricants de maximiser l'utilisation des matières premières. Cette efficacité permet de réduire les coûts de production, notamment lors de la production de milliers ou de millions de composants identiques. De plus, les presses à estamper peuvent fonctionner à des vitesses élevées, permettant aux usines de produire des pièces en continu avec une qualité constante. Une fois l'outillage préparé, le même jeu de matrices peut créer des pièces de manière répétée avec un minimum de variations. Ces avantages rendent l'emboutissage des métaux particulièrement adapté aux secteurs tels que l'automobile, l'électronique et l'électroménager où de grandes quantités de pièces standardisées sont nécessaires. Pour les entreprises qui planifient une production de masse, l’estampage offre souvent un équilibre entre vitesse, contrôle des coûts et qualité de production stable.

Inconvénients de l’emboutissage des métaux

Les principales limitations sont : la restriction des matériaux fins, l'outillage complexe, l'exigence de ductilité des matériaux et les limites de tolérance de retour élastique. Étant donné que l’emboutissage fonctionne principalement avec des tôles, les matériaux plus épais sont souvent difficiles à former efficacement à l’aide de cette méthode. Un autre défi réside dans la conception des outils ; Les matrices et poinçons de précision peuvent être coûteux et longs à fabriquer, en particulier pour les pièces complexes. De plus, le processus de formage nécessite des métaux suffisamment ductiles pour pouvoir être pliés ou étirés sans se fissurer. Certains matériaux peuvent donc ne pas convenir au tamponnage. Enfin, lorsque le métal est formé sous pression, il peut légèrement revenir à sa forme originale, créant ce que l'on appelle un retour élastique. Cet effet peut influencer la précision dimensionnelle et doit être soigneusement contrôlé lors de la conception de l'outil et de la configuration du processus.

Processus d'usinage CNC

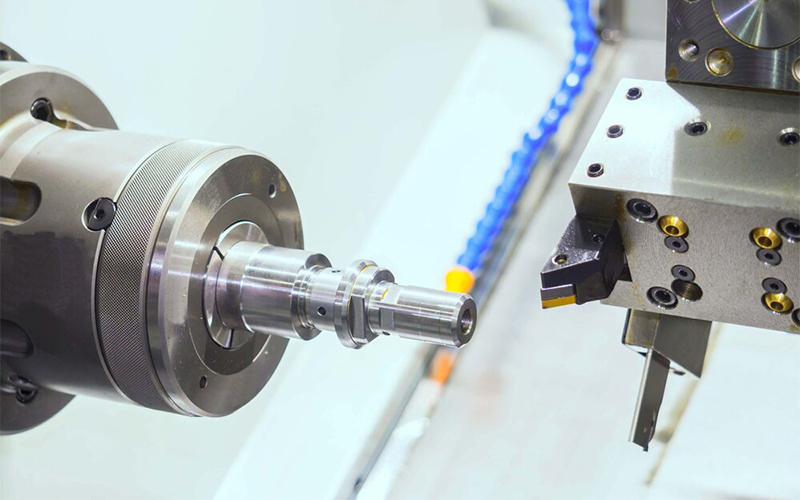

L'usinage CNC comprend plusieurs processus clés qui façonnent le métal avec une précision contrôlée par ordinateur. Le fraisage utilise un outil de coupe rotatif pour retirer de la matière d'une pièce fixe, créant ainsi des fentes, des poches et des surfaces complexes. Le tournage est généralement effectué sur un tour CNC, où la pièce métallique tourne tandis qu'un outil de coupe coupe le diamètre extérieur pour former des formes cylindriques telles que des arbres ou des broches. Le meulage est principalement utilisé pour la finition, en appliquant une meule abrasive pour éliminer d'infimes quantités de matière et améliorer la douceur de la surface. Ensemble, ces processus aident les fabricants à produire des composants précis avec des dimensions fiables et une qualité constante.

Avantages de l'usinage CNC

Les principaux avantages sont : une haute précision, une grande flexibilité de conception et la capacité de produire des pièces complexes avec une qualité constante. L'usinage CNC utilise des outils contrôlés par ordinateur pour éliminer la matière avec précision, ce qui permet aux fabricants d'obtenir des tolérances serrées et des géométries détaillées. Il fonctionne avec de nombreux types de métaux et de plastiques techniques, ce qui le rend adapté à différentes industries. Un autre avantage est que les modifications de conception peuvent être mises en œuvre rapidement en mettant à jour le programme numérique plutôt qu'en remplaçant les outils physiques. Cette flexibilité rend l'usinage CNC idéal pour les prototypes, les composants personnalisés et la production de faibles à moyens volumes où la précision et l'adaptabilité sont importantes.

Inconvénients de l'usinage CNC

Les principales limites de l'usinage CNC sont : des coûts de production relativement plus élevés pour de grandes quantités et un temps d'usinage plus long par rapport aux processus de formage. Étant donné que la méthode élimine la matière d’un bloc solide, certaines matières premières deviennent des déchets lors de la découpe. De plus, l'usinage de pièces complexes peut nécessiter plusieurs opérations et des outils spécialisés, ce qui peut augmenter le temps de configuration. Les équipements CNC et les opérateurs qualifiés ajoutent également au coût global de fabrication. Pour la production en très grand volume de pièces simples, d'autres méthodes telles que l'estampage ou le moulage peuvent offrir une meilleure efficacité et un coût unitaire inférieur.

Lors du choix de l'emboutissage des métaux ou de l'usinage CNC

Lors du choix entre l'emboutissage des métaux et l'usinage CNC, plusieurs facteurs pratiques doivent être évalués pour garantir que la méthode de fabrication correspond aux exigences du produit. Une considération clé est les quantités requises. Si un projet implique une production de masse, l'emboutissage est souvent plus économique car il permet une production rapide et continue une fois l'outillage préparé. Pour les petites séries de production ou les prototypes, l’usinage CNC est généralement plus flexible car il ne repose pas sur des matrices dédiées.

Un autre facteur important est la géométrie et les tolérances des pièces. Les composants aux formes simples fabriqués à partir de tôle sont généralement adaptés à l'emboutissage, tandis que les pièces aux structures complexes ou à la précision dimensionnelle serrée bénéficient souvent de l'usinage CNC. De plus, le choix du Matériau peut influencer la décision. Certains métaux se forment bien lors de l'emboutissage, tandis que d'autres peuvent être plus faciles à traiter grâce à des méthodes de découpe et d'usinage.

Comment les quantités affectent la sélection du processus de fabrication

Le volume de production joue un rôle essentiel dans la sélection du processus de fabrication, en particulier lorsque l'on compare l'emboutissage des métaux avec l'usinage CNC. Les quantités ont un impact non seulement sur le coût global, mais également sur le temps de préparation et l'efficacité de la production. Pour la fabrication de gros volumes, l’emboutissage des métaux devient souvent la solution privilégiée car le processus peut se dérouler en continu une fois les matrices installées. Bien que l’investissement initial en outillage puisse être plus élevé, le coût unitaire diminue considérablement à mesure que le volume de production augmente.

En revanche, l’usinage CNC est généralement plus adapté aux quantités de production faibles ou moyennes. Le processus nécessite une préparation minimale de l'outillage, ce qui permet aux fabricants de démarrer rapidement la production et d'effectuer des ajustements de conception grâce à des modifications de programmation. Cette flexibilité rend l'usinage idéal pour les prototypes, les pièces personnalisées ou les lots limités. Lorsque les entreprises évaluent les options de fabrication, elles équilibrent généralement les coûts d’installation, la vitesse de production et le volume de commande attendu pour déterminer le processus le plus efficace.

Estampage des métaux ou usinage : lequel convient le mieux à mes pièces ?

Évaluation de la conception des pièces

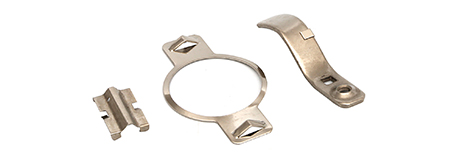

Lorsque l’on compare l’emboutissage des métaux et l’usinage, le premier facteur à examiner est la conception des pièces. L'emboutissage des métaux est généralement bien adapté aux composants fabriqués à partir de tôle qui nécessitent une découpe, un pliage ou un formage superficiel. Les pièces telles que les supports, les couvercles et les composants structurels simples peuvent souvent être produites efficacement par emboutissage, car la matrice détermine la forme finale. Toutefois, si la conception comprend des contours complexes, des cavités internes, des filetages ou des caractéristiques multidirectionnelles, l'usinage CNC peut être le meilleur choix. L'usinage élimine la matière d'un bloc solide à l'aide d'outils de coupe précis, ce qui permet aux fabricants d'obtenir des formes détaillées et des tolérances serrées. Pour les ingénieurs et les concepteurs de produits, comprendre la complexité de la structure de la pièce permet de déterminer si un processus de formage ou un processus soustractif fournira la solution de fabrication la plus pratique.

Compte tenu des quantités de production

Un autre facteur important au moment de décider entre l’emboutissage des métaux et l’usinage est la quantité de production. L'emboutissage nécessite souvent des outils spécialisés tels que des matrices et des poinçons, ce qui signifie que le coût d'installation initial peut être relativement élevé. Cependant, une fois l’outillage préparé, le processus permet une production rapide et continue, ce qui le rend très rentable pour les grands lots. L’usinage CNC, en revanche, nécessite moins d’outillage dédié et peut démarrer la production rapidement après la programmation. Cette flexibilité le rend idéal pour les prototypes, les composants personnalisés ou la fabrication en faible volume. Lorsque les entreprises évaluent leur stratégie de production, elles comparent généralement le montant attendu des commandes, les investissements en outillage et les coûts de fabrication à long terme pour choisir le processus offrant le meilleur équilibre entre efficacité et qualité du produit.
