Le moulage par compression est l'une des plus anciennes méthodes de fabrication en plastique. Il continue de servir diverses industries nécessitant des pièces moulées durables et à haute résistance. Cependant, de nombreuses entreprises posent toujours la question essentielle: combien coûte un moule de compression? Cet article fournit une réponse approfondie. Il explore les multiples facteurs de coût , les variables de conception et les implications de production des moules de compression.
Que vous soyez dans l'automobile, l'aérospatiale, les produits de consommation ou la fabrication industrielle, la compréhension du coût de la moulure de compression est essentielle pour gérer les budgets et les délais. Les coûts peuvent varier considérablement - de quelques centaines de dollars pour un prototype à des dizaines de milliers pour des outils de production à haut volume et de haute précision.
Ce guide couvre les scénarios de coûts réels, les technologies de fabrication et les considérations matérielles, vous aidant à prendre des décisions rentables pour votre prochain projet.

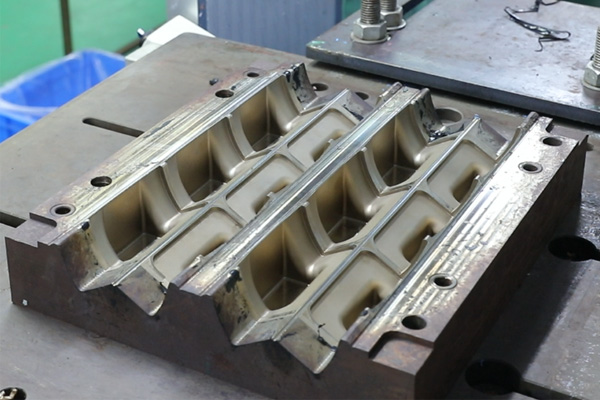

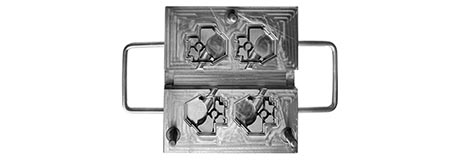

Un moule de compression se compose d'une cavité en deux parties utilisée dans le processus de moulage par compression . Un matériau préchauffé (souvent des thermodosigés ou des caoutchoucs) est placé dans la cavité ouverte. Le moule se ferme ensuite, appliquant la pression et la chaleur, provoquant la formation du matériau et guérir dans la forme finale.
Ce processus est idéal pour les pièces volumineuses ou à parois épaisses. Il est moins automatisé que le moulage par injection, mais il est plus rentable pour la production de volume de petit à médium, de plus grandes pièces ou lors de l'utilisation de matériaux flexibles.
| Type de moule | Plage de coûts estimés | Typique Case de case |
|---|---|---|
| Moule de compression prototype | 300 $ - 1 000 $ | Validation de conception à un stade précoce |
| Moule de production en aluminium | 2 000 $ - 10 000 $ | Production moyenne (5 000 parties) |
| Moule en acier durci | 10 000 $ - 50 000 $ + | Production longue et à volume élevé |
| Moule composite (époxy / verre) | 1 000 $ - 5 000 $ | Production en grande partie, budget inférieur |
Remarque: Ce sont des chiffres de balle. Les coûts dépendent de la taille, de la géométrie en partie, des cavités et des exigences de finition.
Des moules plus gros nécessitent plus de matériau, de temps d'usinage et de capacité de presse. Les géométries complexes avec des tolérances fines ou des contre-dépouilles augmentent la complexité de l'outillage. Les moules de compression multi-cavité coûtent plus cher que les moules à cavité unique en raison des exigences de précision et de la duplication.
Aluminium : facile à machine, moins cher, le meilleur pour une utilisation à volume moyen.
Acier à outils (P20, H13, etc.) : Costlier mais prend en charge une usure élevée et une résistance thermique.
Moules époxy / composites : utile pour le prototypage ou les grands composants à basse pression.
Les moisissures avec des finitions polies ou des tolérances dimensionnelles serrées nécessitent un usinage supplémentaire et un post-traitement, augmentant les coûts globaux.
La longévité des moisissures affecte le coût par partie. Pour les courses courtes (<1 000 parties), un moule en aluminium peut suffire. Pour les volumes élevés (> 100 000 parties), l'investissement dans les moules à compression en acier à outils est justifié.
La conception d'un moule nécessite souvent une modélisation CAO, une analyse du débit et des ajustements DFM. Les coûts de conception d'ingénierie varient de 500 $ à 5 000 $ + selon la complexité partielle.
| Compression | Moule Moule | Moule Moullon |
|---|---|---|
| Coût d'outillage | Inférieur | Plus haut |
| Vitesse de production | Ralentissez | Plus rapide |
| Complexité en partie | Plus simple | Plus complexe |
| Automation | Manuel / semi-auto | Hautement automatisé |
| Taille de pièce | Plus grand, plus volumineux | Petit à moyen |
| Coûts de démarrage | Inférieur | Plus haut |
Les moules de compression coûtent généralement 40% à 60% de moins que les moules d'injection pour des applications similaires. Mais le compromis comprend des temps de cycle plus longs et un travail plus élevé.
Conception : création de modèle CAO, vérifications DFM.
Usinage : CNC ou usinage EDM pour sculpter les cavités.
Assemblage : Boulangez ou serrant les plaques de moule ensemble.
Test : l'essai de moisissure fonctionne vers des paramètres affinés.
Chargement du matériau : blancs pré-mesurés placés manuellement.
Appuyez sur : chaleur + pression appliquée.
Refroidissement : plus longtemps que le moulage par injection.
Débroc : Extraction manuelle, flash de coupe.
Le moule lui-même pourrait coûter 5 000 $, mais la main-d'œuvre, le temps de cycle et le post-traitement affectent le coût total des pièces.
Voici un exemple de calcul du coût de la pièce moulée par compression:
| Composant de coût | Description | Exemple Valeur |
|---|---|---|
| Outil de moule | Coût unique pour la moisissure en aluminium | 4 000 $ |
| Volume de production | Pièces totales à produire | 5 000 |
| Coût matériel par pièce | Tôle ou composé en caoutchouc | 0,70 $ |
| Travail / configuration par pièce | Configuration de la machine, coupe, QC | 1,20 $ |
| Moule amorti par pièce | 4 000 $ / 5 000 pièces | 0,80 $ |
| Coût total par pièce | Somme ci-dessus | 2,70 $ |
Au fur et à mesure que vous passez à plus de 20 000 pièces, le coût du moule de compression par unité baisse considérablement.
Simplifiez la conception : éliminez les fonctionnalités de pièce inutiles.
Utilisez l'aluminium : idéal pour les courses moyennes et l'usinage plus rapide.
Cavités limites : les moules multi-cavité augmentent la complexité.
Appliquer les principes DFM : conception pour les réductions de fabrication des réductions et la ferraille.
Prototype avec impression 3D : Test Fit / Form avant d'investir dans l'outillage final.
Choisissez la moulure de compression si:
Vous faites de grandes pièces en caoutchouc ou en plastique simples.
Les déchets de matériaux doivent être minimisés.
La pièce est à paroi épaisse ou robuste.
Vous produisez 1 000 à 20 000 unités.
Le coût d'outillage inférieur est votre priorité.
Applications courantes:

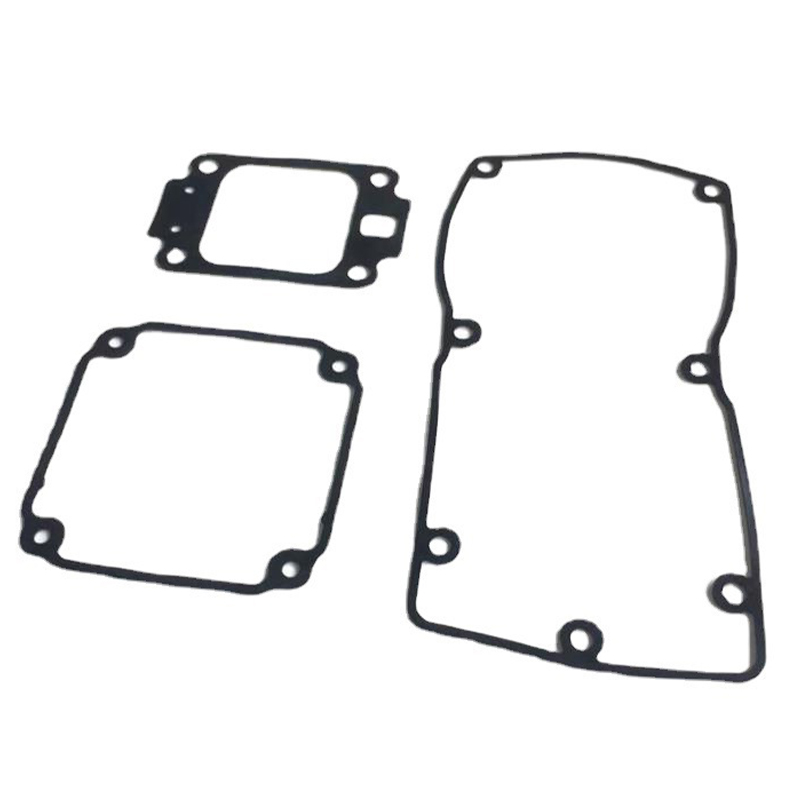

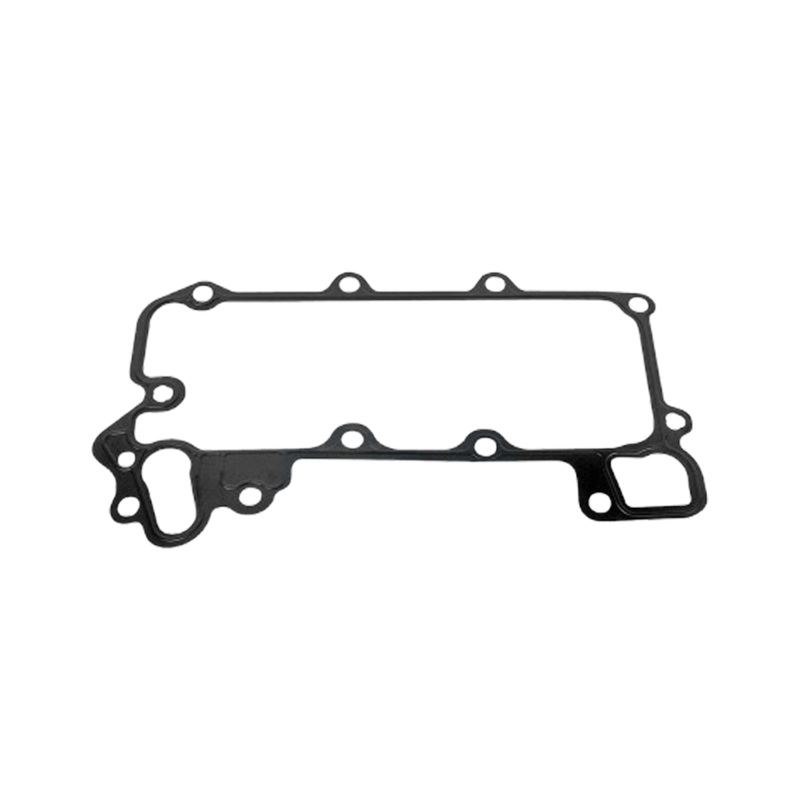

Pare-chocs automobiles, joints
Boîtiers d'appareil
Semelles de chaussures
Isolants électriques
Sceaux aérospatiaux
Matériaux durables : feuilles de biocomposite utilisées avec SMC / BMC.
Moules intelligents : capteurs de la pression, de la température et de la surveillance du cycle.
AI dans la conception de la moisissure : prédire les défauts, optimiser les chemins d'écoulement.
Moules hybrides : combinant des inserts imprimés en 3D et des boîtiers en acier.
Machines de moulage vertical : économie d'empreinte, augmentation de l'accessibilité.
Ces innovations ont un impact sur le coût du moule de compression et ses capacités.
Absolument - Les moules de compression sont rentables pour la production à l'échelle moyenne. Ils offrent des coûts d'entrée faibles, manipulent des matériaux épais et flexibles et réduisent la complexité de l'outillage. Bien qu'il soit plus lent que le moulage par injection, leur capacité à modeler des pièces solides et durables à un coût d'outillage faible les rend très compétitives.
En analysant la taille de votre produit, le matériau, la géométrie et le volume de votre produit, vous pouvez déterminer si le moulage par compression est le bon ajustement.
Si vous envisagez d'aller de l'avant, associez-vous à un fabricant de moisissures réputé qui peut vous guider à travers efficacement les phases de conception, d'outillage et de production. N'oubliez pas de calculer le retour sur investissement à l'aide du coût d'outillage amorti par pièce.
L'investissement en moisissure de compression effectuée sagement conduit à des économies à long terme et à des gains de qualité des produits.
