Moule d'injection de nylon de précision fabriquant des clips à ajustement

Aperçu du projet

Chez Yeeshine , nous avons réussi un projet de moisissure d'injection en plastique pour des clips en nylon , surmontant plusieurs défis d'ingénierie et réalisant une excellente satisfaction du client.

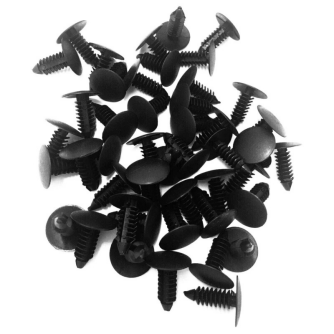

Détails de la pièce

• Matériel : Nylon (pré-séché)

• Finition de surface : texture mate

• Application : Composants de précision de précision




Détails du moule

• Type de moisissure : coureur froid

• Cavité : 1 × 8 Disposition

• Matière de noyau / cavité : S136H acier durci

• Outil de conception : disposition de moule 3D + simulation Moldflow

Notre processus: DFM, conception et validation

Avant de lancer la fabrication de moisissures, Yeeshine a effectué une analyse complète de conception pour la fabrication (DFM). Cela comprenait:

• Vérification de la ligne de séparation

• Optimisation de l'emplacement de la porte

• Revue du mécanisme d'éjection

Après avoir confirmé des éléments de conception critiques avec le client, notre équipe d'ingénierie a créé une disposition de moisissure 3D en utilisant l'analyse CAO et Moldflow pour simuler les problèmes de production potentiels à l'avance.

Défis et solutions dans le moulage par injection de clip en nylon

Pendant le processus de fabrication de moisissures, nous avons rencontré les problèmes techniques suivants. Voici comment nous les avons résolus avec des stratégies d'ingénierie éprouvées:

1. Instabilité dimensionnelle

Problème : le rétrécissement élevé du nylon (0,7 à 2,5%) a provoqué une déformation et une mauvaise précision en instruction.
Notre solution :

• Simulation avancée de Moldflow pour la prédiction du retrait

• Compensation de précision dans ± 0,01 mm

• Refroidissement optimisé + épaisseur de paroi uniforme

2 .

Problème : sous-coits et enclos minces fissurés ou coincés dans le moule.
Notre solution :

• Angles de projet (≥ 0,5 °) sur des surfaces rigides

• Systèmes d'éjection personnalisés: des lames, des épingles et des passes décisives

3. Couchages courtes et lignes de soudure faibles

Problème : remplissage incomplet des sections d'inclinaison minces.
Notre solution :

• Conception de porte optimisée + vitesse d'injection élevée

• Canaux de ventilation (0,015–0,025 mm de profondeur) pour améliorer le flux

4. Micro-Snap Warpage

Problème : ± 0,01 mm Tolérance Les micro-snaps déformés en raison d'un refroidissement inégal.
Notre innovation :

• Passé à Alumold-400 (conductivité thermique: 110 W / m · K)

• Le temps de refroidissement réduit de 70%; Warpage conservé à ± 0,005 mm

• Taux de rendement final du produit : 99,2%

Points de contrôle des clés pour le moulage par injection en nylon

Pour assurer une production stable et une longue durée de vie de moisissure, Yeeshine a mis en œuvre les contrôles de processus suivants:

• Manipulation des matériaux : nylon pré-séché; Grades renforcés GF utilisés pour la rigidité

• Ingénierie de moisissure : Usinage CNC de haute précision avec acier à outils durci

• Paramètres de processus : température de moisissure stable (± 2 ° C), pression d'emballage cohérente et temps de refroidissement

Fixtes éprouvés que nous avons appliqués

Résultats du projet et commentaires des clients

Nous avons non seulement résolu tous les problèmes techniques, mais nous avons également livré les pièces finales de clip en nylon avec des performances précises en instantané, un warpage minimal et une forte cohérence.

Le client était très satisfait de notre travail et a depuis décerné à Yeeshine plusieurs projets de moulage par injection de suivi. Ce cas démontre en outre notre expertise dans la fabrication de moisissures d'injection de précision pour les plastiques d'ingénierie comme le nylon.

Pourquoi choisir Yeeshine?

• ✅ Plus de 10 ans d'expérience de fabrication de moisissure

• ✅ Capacité DFM, simulation et conception solide

• ✅ Record prouvé pour résoudre les défis de moulage à haute tolérance

• ✅ Communication réactive et approche centrée sur le client

Faisons un succès de votre prochain projet d'injection en plastique .

Contactez Yeeshine dès aujourd'hui pour un soutien expert en moulage en nylon et en outils d'injection personnalisés.
