Combien de temps faut-il pour fabriquer un moule d'injection?

Le temps de fabrication pour les moules d'injection varie en fonction d'un certain nombre de facteurs et prend généralement de quelques semaines à quelques mois. Le temps de fabrication des moisissures d'injection est influencé par des facteurs tels que la complexité du moule, sa taille, ses exigences de conception et la sélection des matériaux. Des moules simples, souvent une seule cavité et structurellement basiques, peuvent être achevés en 4 à 5 semaines en utilisant un équipement d'usinage moderne comme CNC et EDM. Des moules complexes, tels que ceux avec des multi-praides, des structures de précision et des conceptions de coureurs profilées, nécessitent des temps de fabrication plus longs en raison des étapes de traitement accrues et des essais et ajustements potentiels de moisissures. De plus, l'utilisation de l'acier H13 à haute dureté prolonge le temps de traitement en raison du besoin d'usinage plus fin et de traitement thermique. En outre, la technologie de traitement, la sophistication des équipements de fabrication et la planification de la production d'usine influencent également le temps de fabrication des moisissures. La planification de la production raisonnable et les processus de fabrication efficaces peuvent raccourcir le temps de cycle et améliorer l'efficacité de la production.

Le processus de fabrication d'un moule d'injection

Le processus de moisissure d'injection implique un certain nombre d'étapes clés pour assurer la précision et la durabilité du moule. Tout d'abord, le moule est conçu sur la base des exigences du produit, déterminant la structure, les dimensions et le système de refroidissement. Ensuite, la sélection et l'usinage des matériaux sont effectués, en utilisant l'usinage CNC, l'EDM et d'autres technologies pour fabriquer les composants centraux du moule. Ensuite, l'assemblage et le débogage sont effectués; Des composants standard, tels que les épingles de guidage et les ressorts, sont installés, et les essais sont effectués pour vérifier l'ajustement des pièces et les performances de production. Enfin, le traitement de surface et les ajustements d'optimisation sont achevés pour garantir que le moule répond aux exigences de production et améliore la productivité et la durée de vie.

Analyse de processus des produits en plastique

• Analyse des produits en plastique

Pendant la phase d'analyse des produits en plastique, les ingénieurs doivent évaluer la précision dimensionnelle, l'uniformité de l'épaisseur de la paroi, la résistance structurelle et l'environnement de fonctionnement du produit pour garantir que le produit final répond aux exigences fonctionnelles et de qualité. Les propriétés des matériaux, y compris la résistance à la chaleur et à l'impact et le rétrécissement, sont également considérées pour optimiser la solution de conception. Cette analyse aide à réduire les défauts de production tels que le warpage, les marques de rétrécissement ou les marques de soudure, et améliore l'efficacité de la fabrication de moisissures et de la cohérence des produits.

• Étapes pour créer un moule d'injection

La fabrication d'un moule d'injection implique généralement plusieurs étapes clés. Premièrement, sur la base des résultats de l'analyse des produits, une structure de moisissure appropriée est conçue, en tenant compte des emplacements des portes, des systèmes de refroidissement et des mécanismes de libération. Ensuite, pendant l'étape d'usinage de moisissure, les composants de moisissure sont fabriqués avec précision à l'aide de l'usinage CNC, de l'usinage à décharge électrique (EDM) et d'autres processus, puis polis et assemblés. Enfin, le test de moisissure est effectué pour ajuster les paramètres de moule afin d'optimiser la qualité de moulage et pour s'assurer que la précision dimensionnelle et la qualité de surface du produit final répondent aux exigences.

Conception de la structure de la moisissure

La conception de la structure des moisissures est le lien clé pour assurer la qualité des produits en plastique et l'efficacité de la production. Il doit adhérer aux principes de conception des moisissures d'injection. Une structure de moisissure bien conçue devrait présenter une bonne résistance, une résistance à l'usure et une précision, et optimiser les systèmes de coureur, de porte, de ventilation et de refroidissement pour assurer une garniture uniforme, un refroidissement rapide et une éjection lisse. La conception scientifique minimise les défauts tels que le warpage, les marques d'évier et les lignes de soudure, améliorant la stabilité du moulage. L'utilisation de matériaux de moisissure avec une conductivité thermique élevée et une durabilité prolonge la durée de vie des moisissures, réduit les coûts d'entretien et augmente la productivité globale.

Déterminez le matériau du moule et sélectionnez les pièces standard

La sélection des matériaux de moisissure et la sélection des composants de moisissure standard sont essentielles pour améliorer la durée de vie des moisissures et la productivité. Les matériaux de moisissure doivent être sélectionnés en fonction des exigences du produit, du volume de production et du coût. Les matériaux communs comprennent: P20, adapté aux plastiques communs PP / ABS dans la production par lots de petite à moyenne taille; et H13, en raison de sa résistance élevée à la chaleur et à l'usure, adapté aux plastiques PC / Peek à haute température en production de masse. De plus, la surface de nitrative ou de chrome de la surface du matériau du moule peut améliorer davantage la résistance à l'usure.

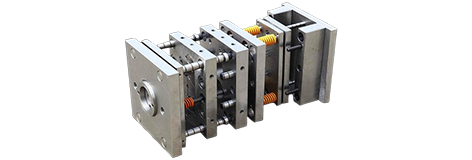

De plus, la sélection des composants de moisissure standard appropriés, tels que les épingles de guidage, les ressorts et les systèmes de refroidissement, est cruciale. L'achat de bases de moisissures standard réduit la conception et le temps de traitement des pièces non standard, raccourcissant le cycle de production. Dans la production de masse, les pièces standard sont plus rentables que les pièces sur mesure et sont plus faciles à remplacer, minimisant les temps d'arrêt. Par exemple, les moules à faible complexité utilisent souvent des bases de l'acier P20 et standard.

Traitement des pièces et assemblage de moisissures

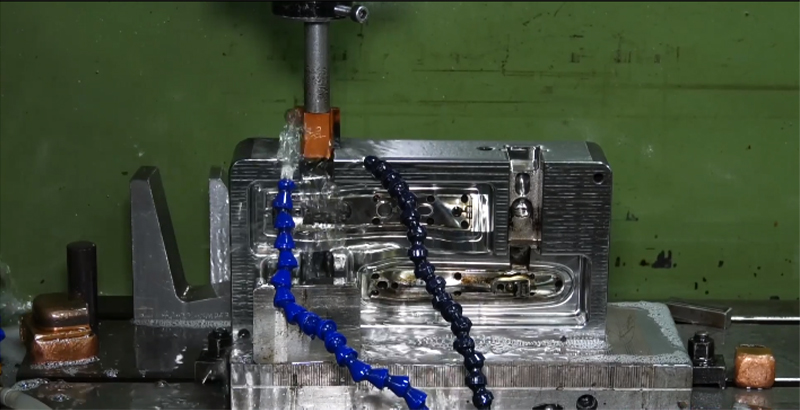

Le traitement des pièces de moule et l'assemblage de moisissures sont essentiels pour assurer la qualité et la précision des moisissures. Premièrement, les parties centrales du moule sont usinées avec précision à l'aide de processus de fraisage, de virage, de broyage et d'EDM pour assurer des dimensions précises. Par la suite, les pièces usinées sont traitées à la chaleur par extinction et trempage pour améliorer la dureté et l'usure de la résistance. Pendant l'assemblage des moisissures, les ingénieurs assemblent méticuleusement des composants tels que les noyaux, les cavités, les mécanismes de guidage et les systèmes de refroidissement, et effectuer le débogage à l'aide de pigments rouges pour vérifier la ligne de séparation et l'écart de serrage. Enfin, les performances du moule sont testées à travers des essais pour assurer sa stabilité et sa productivité.

Essai de moisissure

Les essais de moisissure sont une partie importante de la fabrication de moisissures, utilisés pour vérifier la conception des moisissures et les processus de production, les ajustements de paramètres et les vérifications des défauts. Pendant les essais de moisissure, d'abord, le moule est installé et les paramètres de la machine à moulure d'injection sont ajustés, tels que la température du canon, la température du moule, la pression d'injection, la pression de maintien et la vitesse d'injection. Ensuite, les essais sont effectués pour observer la qualité de moulage des produits en plastique et vérifier les défauts tels que le flash, le retrait, les bulles, les lignes de soudure, le warpage et d'autres défauts. Si des défauts sont trouvés, la structure du moule ou les paramètres de processus doivent être ajustés et ce processus nécessite plusieurs ajustements. Les essais peuvent impliquer 3-5 cycles, ajustant chaque fois différents paramètres, en utilisant un logiciel d'analyse de flux de moisissure pour faciliter l'optimisation. Les essais réussis garantissent une production de masse stable, améliorent la qualité des produits et réduisent les coûts de maintenance et d'ajustement ultérieurs.

Résumé des facteurs affectant le temps de fabrication des moisissures

Il existe de nombreux facteurs affectant la durée de fabrication des moisissures d'injection plastique, notamment la complexité de conception, la sélection des matériaux, la technologie de traitement et la planification de la production. Par exemple, la complexité de conception de la multi-cavité, du curseur et des systèmes de refroidissement spéciaux augmente le temps, tout comme d'autres facteurs de conception, tels que la complexité de la surface de séparation ou la conception du système de ventilation. La sélection des matériaux comprend des aciers pré-durcis et résistants à la corrosion en plus des aciers P20 et H13 mentionnés ci-dessus, ainsi que des différences dans les temps de traitement thermique. Les facteurs de processus d'usinage incluent l'influence de différentes étapes de CNC, d'EDM et de polissage, tels que la différence de temps entre le bravo et la finition, ou la nécessité de plusieurs opérations EDM. En termes de planification de production, en plus du plan de production de l'usine, les considérations incluent des délais de matériaux ou de plomb standard.
