Défauts communs dans le moulage par injection et comment les éviter

Le moulage par injection est une pierre angulaire de la fabrication moderne, permettant la production de masse de composants précis et de haute qualité dans toutes les industries telles que l'automobile, la médecine, l'électronique et les articles ménagers. En injectant un matériau fondu dans un moule à injection en plastique , les fabricants peuvent créer des pièces complexes avec des tolérances étroites. Cependant, la complexité du moulage par injection introduit le potentiel de défauts qui peuvent compromettre la qualité, la fonctionnalité ou l'esthétique des pièces de moulage par injection plastique . Cet article explore les défauts de moulage par injection les plus courants , leurs causes et les stratégies éprouvées pour les empêcher, assurant des résultats optimaux pour le moulage par injection automobile moulage par , injection médicale , moulures sur l'injection d'électronique Moulage des ménages , , et même des processus connexes comme le moulage de compression de caoutchouc Moulage de compression de caoutchouc..

En mettant l'accent sur les informations basées sur les données, ce guide intègre les dernières tendances de moulage par injection pour aborder l'intention de recherche d'utilisateurs, offrant des solutions exploitables pour les fabricants. En comprenant et en atténuant les défauts, les entreprises peuvent améliorer l'efficacité de la production, réduire les déchets et fournir des pièces de moulage en plastique supérieures.

Comprendre le moulage par injection et son importance

Le moulage par injection est un processus de fabrication où un matériau fondu - typiquement en plastique ou en caoutchouc - est injecté dans un moule d'injection en plastique sous haute pression. Une fois refroidi, le matériau se solidifie dans la forme souhaitée, produisant des composants pour diverses applications, des pièces de moulage par injection automobile comme les tableaux de bord aux dispositifs de moulage par injection médicale comme les seringues. La polyvalence du moulage par injection le rend indispensable, avec le marché mondial des moulures d'injection d'une valeur d'environ 260 milliards de dollars en 2024, qui devrait croître à un TCAC de 5,2% à 2030, selon des rapports récents de l'industrie.

Malgré ses avantages, le moulage par injection est sujet aux défauts en raison de facteurs tels que les propriétés des matériaux, la conception de moisissures et les paramètres de processus. Ces défauts peuvent entraîner des retouches, des retards ou des défaillances de produits coûteux, en particulier dans les champs axés sur la précision comme le moulage par injection électronique et le moulage par injection médicale . Ci-dessous, nous analysons 11 défauts de moulage par injection courants , leurs causes et méthodes de prévention, soutenus par des données et des informations pratiques.

Défauts de moulage par injection communs et stratégies de prévention

Marques de brûlure

Les marques de brûlure apparaissent comme des décolorations noires ou de couleur rouille sur des pièces de moulage par injection en plastique , souvent à la surface ou aux bords. Bien qu'ils affectent rarement l'intégrité structurelle, les marques de brûlures sévères peuvent dégrader le matériau, ce qui a un impact sur des applications telles que les produits de moulage par injection de ménage où l'esthétique est critique.

Causes:

• Surchauffe de l'air piégé ou de la résine en raison de vitesses d'injection élevées.

• Des températures excessives de fusion ou de moisissure.

• Ventilation inadéquate, piégeant l'air dans le moule à injection en plastique.

Méthodes de prévention:

• Réduire les températures de la fusion et le moule de 5 à 10 ° C, selon le matériau (par exemple, ABS ou polycarbonate).

• Baisser la vitesse d'injection de 10 à 20% pour minimiser le piégeage de l'air.

• Installer ou élargir les évents de gaz de 0,02-0,05 mm pour permettre l'échappement de l'air.

• Raccourcir le temps de cycle de 2 à 5 secondes pour éviter la surchauffe.

Insight des données: une étude 2023 a révélé que l'optimisation de la ventilation réduisait les marques de brûlure de 85% dans les applications de moulage par injection automobile , améliorant les taux d'acceptation des pièces.

Délaminage de surface

Le délaminage de surface se produit lorsque de fines couches de pièces de moulage par injection plastique se décollent, affaiblissant les composants. Ce défaut est essentiel dans le moulage par injection médicale , où l'intégrité des matériaux n'est pas négociable.

Causes:

• Contamination des pastilles de résine avec des matériaux étrangers.

• Utilisation excessive d'agents de libération dans le moule d'injection en plastique.

• Haute teneur en humidité dans le matériau.

Méthodes de prévention:

• Stockez les pastilles de résine dans des conteneurs scellés et secs pour éviter la contamination.

• Minimiser l'utilisation des agents de libération en optimisant la conception de moisissure, tels que l'augmentation des angles de tirage de 1 à 2 °.

• Matériaux pré-séchés (par exemple, nylon) à 80 ° C pendant 4 à 6 heures pour réduire l'humidité en dessous de 0,2%.

Tableau de comparaison: Techniques de prévention de la délamination

Vides sous vide

Les vides sous vide sont des cavités internes dans des pièces de moulage par injection plastique , souvent causées par une garniture de moisissure incomplète ou un piégeage de gaz. Ces défauts peuvent compromettre la force des composants de moulage par injection automobile comme les supports structurels.

Causes:

• Des prises de vue courtes, où un matériau insuffisant est injecté.

• Mauvaise ventilation, piégeant l'air dans le moule à injection en plastique.

• Composés volatils dans la résine formant des poches de gaz.

Méthodes de prévention:

• Augmentez la pression d'injection de 10 à 15% pour assurer la remplissage complet des moisissures.

• Ajustez les taux de refroidissement à 0,5-1 ° C / seconde pour minimiser le retrait.

• Clinateurs et portes de refonte, augmentant le diamètre de 0,5 à 1 mm pour un meilleur débit.

Insigne des données: une analyse 2024 a montré que l'optimisation de la taille des portes réduisait les vides de vide de 78% dans le moulage par injection électronique , améliorant la fiabilité des pièces.

Décoloration

La décoloration, ou étape des couleurs, affecte l'esthétique des pièces de moulage par injection plastique , apparaissant comme des variations de couleurs involontaires. Ceci est particulièrement problématique dans les produits de moulage par injection de ménage comme les ustensiles de cuisine.

Causes:

• Résine résiduelle dans la buse ou la trémie à partir des courses antérieures.

• Mauvaise stabilité thermique des colorants.

• Mélange de masterbatch incohérent.

Méthodes de prévention:

• Nettoyez des buses, des trémies et des moules soigneusement entre les cycles, en utilisant des composés de purge.

• Utilisez des colorants avec une stabilité thermique jusqu'à 300 ° C pour le moulage par injection à haute température.

• Assurez-vous un mélange uniforme Masterbatch avec un temps de mélange de 5 à 10 minutes.

Liste: étapes pour éviter la décoloration

1. Purge l'équipement avec un composé de nettoyage compatible.

2. Vérifiez la stabilité thermique colorante pour la résine utilisée.

3. Calibrer un équipement de mélange pour une distribution cohérente de MasterBatch.

Gauchissement

La déformation se produit lorsque les pièces de moulage par injection plastique se rétrécissent de manière inégale pendant le refroidissement, provoquant une distorsion. Ce défaut est courant dans les pièces de moulage par injection automobile avec des géométries complexes.

Causes:

• Taux de refroidissement rapides ou inégaux.

• Réflexion élevée du matériau en raison d'une faible conductivité thermique.

• Épaisseur de paroi incohérente dans le moule à injection en plastique.

Méthodes de prévention:

• Prolongez le temps de refroidissement de 10 à 20% pour assurer le refroidissement uniforme.

• Utilisez des matériaux à faible partage comme des thermoplastiques remplis de particules (par exemple, du nylon rempli de verre).

• Moules de refonte de l'épaisseur de la paroi uniforme, ciblant 1,5 à 3 mm.

Insigne des données: un rapport 2025 a indiqué que l'épaisseur de la paroi uniforme réduisait la déformation de 90% dans les barils de seringue de moulage par injection médicale .

Éclair

Le flash apparaît comme un excès de matériau dépassant des pièces de moulage par injection en plastique , souvent aux lignes de séparation des moisissures. Ce défaut affecte la précision des composants de moulage par injection électronique comme les connecteurs.

Causes:

• Force de serrage insuffisante dans le moule d'injection en plastique.

• Matière de forçage de pression d'injection élevée dans les lacunes.

• Mauvais entretien des moisissures, provoquant une usure ou un désalignement.

Méthodes de prévention:

• Augmentez la force de serrage de 10 à 15 tonnes pour sceller le moule.

• Réduisez la pression d'injection de 5 à 10% pour contrôler le débit des matériaux.

• Effectuer un entretien régulier de moisissures, inspecter les lignes de séparation tous les 10 000 cycles.

Tableau de comparaison: techniques de prévention du flash

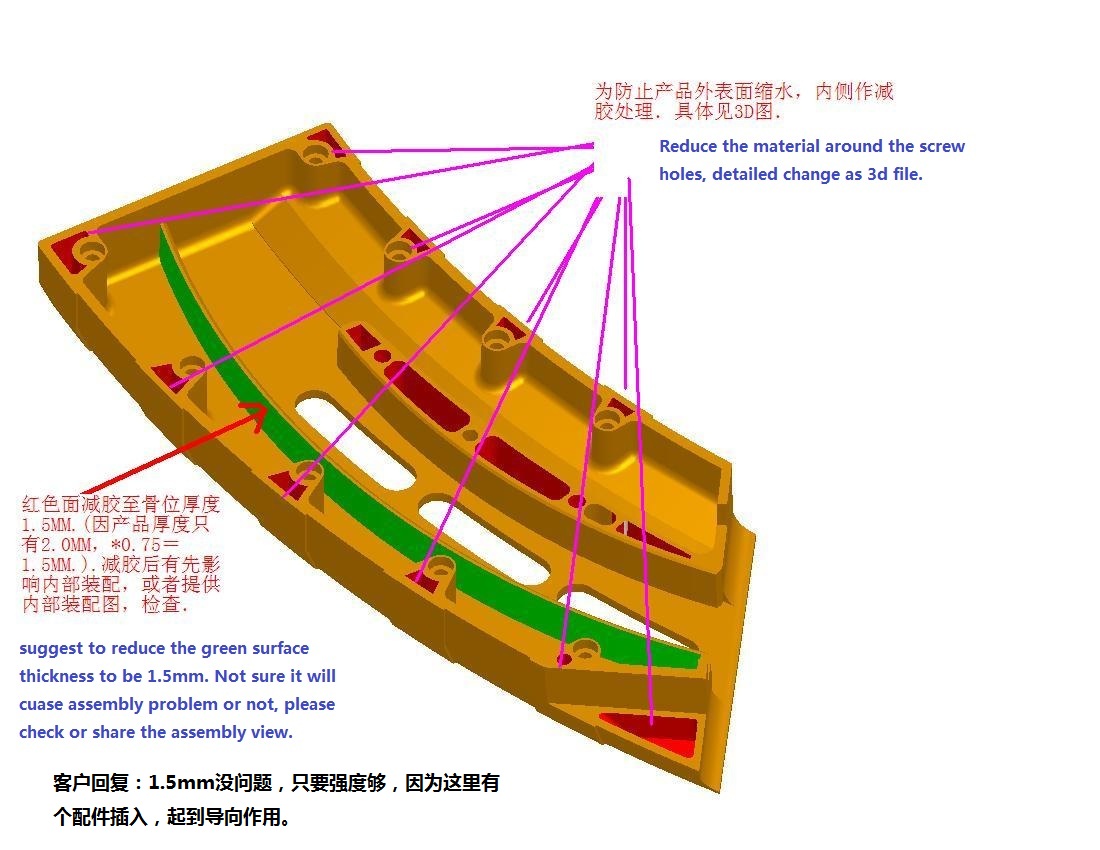

Marques de puits

Les marques d'évier sont des dépressions sur les pièces de moulage par injection en plastique , généralement en sections plus épaisses, en raison du retrait interne. Ceux-ci sont problématiques dans les produits de moulage par injection de ménage comme les boîtiers d'appareils.

Causes:

• Temps de refroidissement insuffisant, provoquant un retrait inégal.

• Pression de cavité à faible moisissure ou températures élevées de la grille.

• Sections de paroi épaisses (> 4 mm) refroidissant plus lentement que les fines.

Méthodes de prévention:

• Étendez le temps de refroidissement de 5 à 10 secondes pour réduire le retrait.

• Augmentez la pression de maintien de 10 à 20% pour compacter le matériau.

• Réduisez l'épaisseur de la paroi à 2-3 mm pour le refroidissement uniforme.

Liste: liste de contrôle de la prévention de la marque de puits

1. Vérifiez que le temps de refroidissement s'aligne sur les spécifications du matériau.

2. Calibrez la pression de maintien pour un remplissage cohérent de la cavité.

3. Repenser les pièces pour minimiser les sections épaisses.

Lignes de soudure

Les lignes de soudure se forment lorsque deux fronts d'écoulement de résine ne parviennent pas à se lier correctement dans le moule d'injection en plastique , créant des coutures faibles. Ceci est essentiel dans les dispositifs de moulage par injection médicale nécessitant une forte résistance.

Causes:

• Pression ou température à faible injection.

• Le flux de résine lent provoquant un refroidissement prématuré.

• Mauvaise conception de moisissure, comme les portes mal placées.

Méthodes de prévention:

• Augmentez la pression d'injection de 10 à 15% pour une meilleure fusion de débit.

• Ajouter les coureurs chauds pour maintenir la température de la résine supérieure à 200 ° C.

• Repenser les moules avec des portes supplémentaires, en les faisant espacer à 10 à 20 mm.

Insight des données: une étude 2024 a révélé que les systèmes de coureurs chauds réduisaient les lignes de soudure de 80% dans les composants de moulage par injection automobile .

Jet

Le jetage crée des marques serpentines sur des pièces de moulage par injection de plastique en raison d'une injection rapide en résine, souvent dans des boîtiers de moulage par injection électronique .

Causes:

• Vitesse d'injection élevée grâce à des portes restrictives.

• La température à basse résine ou à la moisissure provoquant un refroidissement prématuré.

• Mauvais placement de porte dans le moule d'injection en plastique.

Méthodes de prévention:

• Réduisez la vitesse de la RAM de 15 à 20% pour contrôler le flux de résine.

• Utilisez des moules chauffés ou des coureurs chauds, en maintenant les températures à 220-250 ° C.

• Déplacer les portes pour éviter l'injection directe dans la cavité du moule.

Liste: stratégies de prévention des jets

1. Ajustez la vitesse RAM pour correspondre à la viscosité de la résine.

2. Mettez en œuvre des coureurs chauds pour une température cohérente.

3. Optimiser le placement des portes pour le flux lisse.

Lignes d'écoulement

Les lignes d'écoulement apparaissent sous forme de stries ou de motifs sur des pièces de moulage par injection plastique , affectant l'esthétique dans les produits de moulage par injection ménagers .

Causes:

• Variations des taux de refroidissement dans le moule d'injection en plastique.

• L'épaisseur de paroi incohérente provoquant un débit inégal.

• Faible vitesse d'injection ou pression.

Méthodes de prévention:

• Augmentez la vitesse et la pression d'injection de 10 à 15% pour le remplissage uniforme.

• Les coins ronds dans le moule pour réduire les perturbations du débit.

• Déplacer les portes des canaux de refroidissement de 5 à 10 mm.

Insigne des données: Optimisation du placement des portes a réduit les lignes d'écoulement de 75% dans le moulage par injection électronique , selon un rapport 2025.

Coups courtes

Des prises de vue courtes se produisent lorsque le moule à injection en plastique n'est pas complètement rempli, ce qui entraîne des pièces de moulage par injection en plastique incomplètes . Ceci est grave dans le moulage par injection médicale , où la fonctionnalité est critique.

Causes:

• Volume de matériau insuffisant ou viscosité.

• Ventilation inadéquate, piégeage de l'air dans le moule.

• Gates ou coureurs étroits restreignant le flux.

Méthodes de prévention:

• Augmentez le volume d'injection de 5 à 10% pour assurer le remplissage complet.

• Élargissez les évents de 0,03-0,06 mm pour une meilleure évasion d'air.

• Utilisez moins de résines visqueuses, telles que le polyéthylène à basse densité, pour un débit amélioré.

Tableau de comparaison: techniques de prévention des tirs courtes

Moulage par injection dans les industries

Le moulage par injection est adapté à des besoins spécifiques de l'industrie, chacun avec des défis de défaut uniques:

• Moulage par injection automobile : se concentre sur des pièces durables et à haute résistance comme les pare-chocs et les panneaux intérieurs. Les lignes de déformation et de soudure sont courantes en raison de gros moules complexes.

• Moulage par injection médicale : priorise la précision et la biocompatibilité des appareils comme les cathéters. La délamination et les prises de vue courtes peuvent compromettre la sécurité.

• Moulage par injection électronique : nécessite des tolérances étroites pour les composants comme les connecteurs. Le flash et le jet affectent la fonctionnalité et l'esthétique.

• Moulage par injection des ménages : met l'accent sur l'esthétique des produits comme les conteneurs. La décoloration et les lignes d'écoulement sont des préoccupations fréquentes.

• Moulage de compression en caoutchouc : utilisé pour les pièces flexibles comme les joints. Des défauts similaires comme Flash et les vides s'appliquent, mais les propriétés des matériaux diffèrent.

Insight des données: une enquête de l'industrie 2025 a révélé que le moulage par injection médicale avait le taux de rejet les plus élevés (12%) en raison de normes de qualité strictes, tandis que le moulage par injection des ménages avait le plus bas (5%).

Dernières tendances de moulage par injection

Les progrès récents de la moulure par injection abordent la prévention des défauts par la technologie et la durabilité:

• Systèmes de moulage intelligent : les moules d'injection plastique compatibles IoT surveillent la température, la pression et le temps de cycle en temps réel, réduisant les défauts comme les marques de brûlure et les plans courts jusqu'à 60% (données de l'industrie 2025).

• Matériaux durables : les résines biodégradables et les plastiques recyclés gagnent du terrain, en particulier dans le moulage par injection des ménages . Ces matériaux nécessitent des paramètres ajustés pour empêcher la décoloration et la déformation.

• Moulage par micro-injection : utilisé dans le moulage par injection médicale et le moulage par injection électronique , cette tendance exige une précision pour éviter le flash et le jet en pièces micro-échelles.

Liste: technologies de moulage par injection émergentes

1. Surveillance des processus en temps réel avec des capteurs IoT.

2. Logiciel de simulation avancé pour l'optimisation de la conception de moisissures.

3. Détection automatisée des défauts à l'aide de systèmes de vision de l'IA.

Inconvénients du moulage par injection

Malgré ses avantages, le moulage par injection a des limites qui aggravent les défauts:

• Coûts initiaux élevés : la conception et la fabrication d'un moule à injection en plastique peuvent coûter 10 000 $ à 100 000 $, selon la complexité, augmentant le risque financier en cas de défauts.

• Longues délais : la production de moisissure prend 5 à 12 semaines, retardant la résolution des défauts dans le moulage par injection automobile et le moulage par injection médicale.

• Limitations de taille : les grandes pièces nécessitent des moules massifs, compliquant la production sans défaut dans le moulage par injection automobile.

• CONTRAINTES DE CONCEPTION : L'épaisseur de paroi uniforme et les angles de projet sont essentiels, ou des défauts comme les marques d'évier et la déformation surviennent.

Insight des données: un rapport 2024 a estimé que 30% des retards du projet de moulage par injection proviennent des révisions de conception de moisissures pour traiter les défauts.

Meilleures pratiques pour le moulage par injection sans défaut

Pour minimiser les défauts de moulage par injection , les fabricants doivent adopter une approche holistique:

1. Optimisation du processus : paramètres affinés comme la température, la pression et le temps de cycle en fonction des exigences du matériau et des pièces.

2. Conception de MoldID : assurer une épaisseur de paroi uniforme, une ventilation adéquate et un placement stratégique dans le moule à injection en plastique.

3. Sélection des matériaux : Choisissez des résines avec un faible retrait et une forte débit, adaptée à des applications comme le moulage par injection médicale ou le moulage par injection électronique.

4. Entretien régulier : inspectez et nettoyez les moules tous les 5 000 à 10 000 cycles pour éviter les clichés flash et courts.

5. Formation et automatisation : équipez le personnel des compétences de dépannage des défauts et exploitez les systèmes intelligents pour une surveillance en temps réel.

Tableau de comparaison: stratégies de prévention des défauts par industrie

Conclusion

Le moulage par injection est un processus de fabrication puissant, mais sa complexité exige une vigilance pour éviter les défauts qui peuvent saper les pièces de moulage par injection plastique . En s'attaquant aux problèmes communs comme les marques de brûlure, le délaminage, les vides sous vide et les plans courts, les fabricants peuvent améliorer la qualité à travers le moulage par injection automobile , moulage médical moulage , électronique moulure , du moulage par injection des ménages et le moulage par compression en caoutchouc . Tirant parti des idées basées sur les données, des technologies modernes et des meilleures pratiques, les entreprises peuvent minimiser les défauts, réduire les coûts et respecter les normes strictes de l'industrie.

Pour les entreprises qui se lancent dans des projets de moulage par injection , le partenariat avec des fournisseurs expérimentés assure des résultats sans défaut. Qu'il s'agisse de produire des dispositifs médicaux de précision ou de composants automobiles durables, la prévention de la maîtrise des défauts est la clé du succès dans le monde dynamique du moulage par injection.
