Les matrices d'estampage en métal façonnent des produits modernes avec précision et vitesse. Ils contrôlent les coûts, la précision et la qualité de la production. Le choix entre les matrices progressives, transférées et composées peut être difficile. Chacun a des forces et des compromis uniques.
Dans cet article, vous apprendrez leurs différences, leurs avantages et leurs meilleures applications pour le succès de la fabrication.
Une matrice d'estampage en métal est un outil spécial utilisé dans la fabrication. Il aide à façonner, à couper ou à former des feuilles de métal en parties. Le processus fonctionne en appuyant sur la feuille entre les pièces d'outils correspondantes. Cet outil est souvent fabriqué sur mesure pour des produits spécifiques, des pièces automobiles à l'électronique.
La plupart des matrices incluent un punch et un bloc de matrices. Le coup de poing pousse le métal dans la cavité du bloc de matrice. Vous trouverez également des pièces comme les strip-teaseuses, qui éliminent le matériau du punch et les pilotes, qui guident le métal en place. Ensemble, ils forment rapidement des pièces reproductibles.
Les matrices d'estampage fonctionnent sur de nombreux matériaux. Il s'agit notamment de l'acier, de l'aluminium, du cuivre, de l'acier inoxydable, du laiton et même des alliages durs comme Inconel. Certains gèrent même les métaux nobles pour l'électronique haut de gamme. Chaque matériau a besoin de la bonne configuration de matrice pour la précision et la durabilité.
Outre les trois principaux types - progressifs, transférés et composés - il y en a aussi. Les matrices simples gèrent les coupes de base. La combinaison meurt de coupe et de formation en une seule étape. Les matrices multiples ou gangs font plusieurs pièces à la fois. Tous ces types soutiennent différents besoins en coût, en complexité et en vitesse.

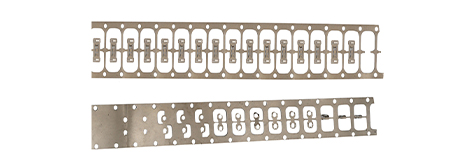

Une matrice progressive forme des pièces par étapes à mesure que la bande métallique se déplace à travers une série de stations. Il commence lorsque la bobine alimente la presse. À chaque arrêt, un outil différent coupe, plie ou frappe le métal. Après plusieurs cycles, la pièce finie se sépare de la bande. Chaque trait de presse fait une nouvelle pièce, donc il continue de bouger rapidement.
La bande métallique reste connectée lorsqu'elle se déplace de station à la station. C'est ainsi que l'alignement reste serré. Cette conception fonctionne bien pour des pièces de petite à moyenne taille qui n'ont pas besoin de formation profonde. Les matrices progressives sont configurées pour la vitesse et la précision sur de longues pistes.
Les matrices progressives sont connues pour la production rapide. Ils produisent une partie par course une fois en marche à pleine vitesse. Cela les rend parfaits pour des emplois à volume élevé. Étant donné que chaque cycle constitue une pièce complète, ils sont également faciles à automatiser. Moins de main-d'œuvre est nécessaire et moins d'erreurs se produisent en cours de route.
Ils ont également un sens financier au fil du temps. Même si l'outillage coûte davantage à l'avance, il est payant si vous faites des milliers ou des millions de pièces. C'est pourquoi ils sont populaires dans les industries où la vitesse et l'échelle comptent vraiment.
Ces matrices ne sont pas bon marché pour commencer. La conception et la construction de l'outillage prennent du temps et de l'argent. Cela peut être un problème pour les courtes séries de production ou si la conception des pièces change souvent. La maintenance peut également être délicate. Plus vous avez de stations, plus les choses peuvent mal tourner.
Les matrices progressives ne gèrent pas toutes les formes. Des pièces en profondeur ou de grands composants peuvent nécessiter d'autres méthodes. Par exemple, les pièces avec des courbes complexes ou des cavités profondes ne peuvent souvent pas être faites de cette façon.
De nombreuses pièces automobiles sont fabriquées à l'aide de matrices progressives. Pensez aux clips métalliques, aux supports et aux petits composants de cadre. Vous les verrez également dans le matériel d'appareil et les luminaires. Tout ce qui est plat ou qui a des virages simples, fabriqués en quantités énormes, correspond à cette méthode.
Les produits de consommation à long terme - comme les onglets de batterie, les plaques de connecteur ou les charnières - comptent également sur ce processus. Il est utilisé lorsque la vitesse, la cohérence et la qualité reproductible sont plus importantes que la flexibilité.
Une configuration de la matrice de transfert fonctionne différemment des matrices progressives. Au lieu d'alimenter une bande métallique à travers des stations connectées, chaque pièce est séparée tôt. Il est déplacé entre les stations par un mécanisme de transfert. Ce mécanisme peut être des bras mécaniques ou des systèmes robotiques. Chaque station fait un travail différent comme la formation, la coupe ou le perçage.
Étant donné que la pièce est exempte de la bande, elle peut être réorientée ou repositionnée entre les opérations. Cela donne plus de contrôle sur la mise en forme complexe. Il permet également à la poignée de matrice de tirer plus profondément ou de formes qui ne peuvent pas être faites en un seul passage lorsqu'ils sont attachés à une bande.
Les matrices de transfert sont conçues pour les pièces grandes et complexes. Ils sont particulièrement utiles lorsque la pièce a besoin d'une formation profonde ou de multiples opérations dans différentes orientations. Contrairement aux matrices progressives, l'outillage n'est pas limité par le mouvement ou la connexion de la bande.
La flexibilité est une grande victoire. Il est plus facile de concevoir une mise en forme personnalisée ou de combiner la flexion, le dessin et le coup de poing en un seul cycle. Vous pouvez également ajuster les stations sans reconstruire l'ensemble du système. Cela aide lorsque les conceptions de pièces changent ou que de nouvelles variations sont nécessaires.
Cette flexibilité a un coût. La configuration est plus complexe et prend plus de temps. Vous aurez besoin d'un alignement approprié de toutes les stations et d'un mouvement de transfert en douceur. Si quelque chose ne va pas dans une station, l'ensemble du processus peut s'arrêter.
Par rapport aux matrices progressives, les matrices de transfert sont plus lentes pour les courses à volume élevé. Le mouvement supplémentaire entre les stations ajoute du temps. De plus, les transferts robotiques ou mécaniques signifient des coûts plus élevés en équipement et en entretien. C'est un compromis entre la flexibilité et la vitesse.
Les matrices de transfert apparaissent dans des industries comme l'automobile, l'aérospatiale et l'électronique. Ils aident à façonner les grandes parties telles que les panneaux de carrosserie, les cadres ou les boîtiers. Tout ce qui est en profondeur ou des couches intégrés est un bon ajustement.
En électronique, le transfert meurt des cas avec des courbes, des onglets ou des trous dans des espaces restreints. Ils fonctionnent également bien pour les pièces de machines lourdes où l'épaisseur ou la taille compte. Si la pièce ne peut pas être formée en restant attaché à une bande, les matrices de transfert sont généralement la réponse.
Une matrice composée effectue plusieurs actions en une seule trait de presse. Cela signifie qu'il peut percer et vider une pièce en même temps. Toutes les opérations se produisent pendant que le métal est maintenu en position fixe. Cette configuration fonctionne mieux pour les pièces plates qui n'ont pas besoin de formation ou de dessin.
Il est conçu pour la simplicité et la vitesse. Au lieu de déplacer le métal entre les stations, tout se passe en un seul coup. Cela aide lorsque vous voulez une forme propre avec des tolérances serrées, en particulier pour les composants plus petits et plats.
Les matrices composées offrent une grande précision. Étant donné que la pièce ne se déplace pas entre les étapes, l'alignement reste parfait. Cela stimule la répétabilité et réduit la variation des pièces. Si vous vous souciez des tolérances étroites, ce dé est un choix solide.
Ils sont également adaptés aux coûts. L'outillage est plus simple que les systèmes progressifs ou de transfert. Vous n'avez pas besoin de bandes d'alimentation ou d'armes robotiques. Cela réduit les coûts de construction et de maintenance. Et parce qu'un coup termine la pièce, la production est plus rapide que d'exécuter des outils séparés.
Ils ne sont pas conçus pour des pièces complexes. Si votre pièce a besoin de profondeur, de formage ou de plusieurs angles, une matrice composée ne fonctionnera pas. Il est limité aux formes qui restent à plat. Pour tout ce qui est profond ou grand, d'autres matrices ont plus de sens.
Ils n'étend pas non plus bien pour les courses massives. Dans des réglages à volume élevé, la vitesse peut prendre du retard sur les systèmes progressifs. Et si le métal est épais, vous aurez besoin de plus de tonnage de la presse. Cela peut augmenter le coût de votre équipement et limiter les options de presse.
Vous trouverez des matrices composées dans des endroits qui ont besoin de pièces plates et de haute précision. Les industries de l'aérospatiale et de l'électronique les utilisent pour les cales, les plaques de contact et les petits supports. Ils sont également populaires pour les laveuses, les joints et les étiquettes.
Chaque fois que vous avez besoin de cercles parfaits, de coins pointus ou de coupes symétriques en crubotage mince, cette méthode s'adapte. Il est également utile lorsque vous faites des lots moyens où la qualité compte plus que l'automatisation ou la profondeur de formation.
Si la vitesse est l'objectif, les matrices progressives prennent les devants. Ils forment une nouvelle partie avec chaque trait de presse. Une fois la configuration terminée, la machine fonctionne rapidement et stable. C'est pourquoi ils sont parfaits pour les lignes de production à haut débit. La pièce reste attachée à la bande jusqu'à la coupe finale, qui maintient tout en mouvement sans délai.
Les matrices de transfert, en revanche, sont plus lentes. Chaque pièce doit être transférée de station à la station. Ce mouvement ajoute du temps. Pourtant, ils permettent de façonner que les matrices progressives ne peuvent pas faire. Si la pièce est grande, courbée ou tirée en profondeur, cette méthode peut être la seule option. La vitesse est échangée contre la flexibilité.
Les matrices composées atterrissent quelque part au milieu. Ils sont rapides pour les petites pièces plates car tout est fait en un seul coup. Mais ils ne gèrent pas les géométries complexes. Si vous avez besoin de formes simples rapidement, cette méthode fonctionne bien. Ne vous attendez pas à ce que la sortie correspond à l'automatisation des systèmes progressifs.
L'outillage pour les matrices progressives coûte plus d'avance. Le design est complexe et chaque station doit s'aligner parfaitement. Mais au fil du temps, le coût par pièce baisse. Une fois en cours d'exécution, c'est efficace pour les énormes commandes. Cela en vaut l'investissement élevé pour la production de masse.
Les matrices de transfert nécessitent encore plus d'investissement. Pas seulement pour la matrice, mais aussi pour le système d'automatisation qui déplace chaque partie. Les robots, les capteurs et les outils d'alignement ajoutent tous à la facture. La gestion du système prend également plus d'énergie et d'opérateurs qualifiés. Il est donc mieux adapté à des parties complexes où d'autres méthodes ne fonctionneront pas.
Les matrices composées sont les plus abordables à outils. Étant donné que toutes les étapes se produisent dans une station, il y a moins de matériel et moins de temps passé à la construire. Cela signifie des coûts de configuration inférieurs. Si le volume est moyen à élevé et que la pièce est plate, c'est souvent la solution la plus rentable.
Les matrices progressives brillent dans les nombreuses étapes à la fois. Ils percent, plient, encoche et formes dans une ligne. Mais ils ne gèrent pas la formation ou la réorientation profonde. Si votre pièce est plate et simple, elle fonctionne parfaitement. Si vous avez besoin de quelque chose dessiné ou façonné en 3D, ils ne feront pas le travail.
Les matrices de transfert offrent plus de liberté. La pièce peut se déplacer indépendamment à travers la presse. Cela signifie qu'il peut être retourné, décalé ou remodelé d'une manière que les outils progressifs ne peuvent pas gérer. Ils sont utilisés lorsqu'une pièce a des courbes, des trous, des plis ou des changements en profondeur à travers sa forme.
Les matrices composées concernent la précision. Ils peuvent frapper, couper et vider tout en une seule fois. C'est utile lorsque les tolérances sont serrées et que vous voulez une répétabilité parfaite. Mais leurs capacités s'arrêtent à des pièces plates. Ils ne sont pas conçus pour la formation ou le pliage.
Si vous faites des millions de pièces, optez pour les matrices progressives. Ils sont conçus pour les longues courses et le faible coût par unité. Une fois en cours d'exécution, ils s'arrêtent rarement, sauf pour la maintenance ou le changement de partie. C'est ce qui les rend populaires dans la fabrication de l'automobile et des appareils.
Le transfert meurt de la vitesse moyenne à élevée lorsque la géométrie de la partie est complexe. Ils peuvent ne pas correspondre aux matrices progressives en vitesse, mais ils compensent ce qu'ils peuvent faire. Lorsque la conception demande plusieurs opérations 3D, le transfert est la seule option pratique.
Les matrices composées sont excellentes lorsque vous avez besoin de pièces plates en quantités décentes. Ils ne sont pas idéaux pour les courses massives, mais pas pour les petits lots non plus. Si vous avez besoin de milliers à des centaines de milliers de parties simples et de haute précision, cette matrice offre un bon équilibre. Il est souvent utilisé dans l'aérospatiale et l'électronique pour cette raison.
La bonne mort dépend de la partie elle-même. Si la forme est plate ou simple, les matrices composées sont souvent suffisantes. Mais si vous travaillez sur une partie profonde ou quelque chose avec une géométrie complexe, les matrices de transfert vous donnent plus de liberté. Pour les pièces qui impliquent plusieurs coupes et virages en séquence, les matrices progressives peuvent les terminer rapidement.
Le matériel joue également un rôle. Les métaux minces comme l'aluminium ou le laiton peuvent bien fonctionner avec n'importe quel type de matrice. Mais des alliages en acier plus épais ou à haute résistance peuvent nécessiter des presses plus fortes, en particulier pour les opérations composées. La taille du lot est également importante. Pour les volumes élevés, les matrices progressives sont généralement les plus rentables. Mais si le volume des pièces est petit ou change souvent, les coûts d'outillage peuvent ne pas en valoir la peine.
Le budget façonne toujours la décision. Les matrices progressives nécessitent plus d'investissement initial. Le transfert meurt les systèmes d'automatisation de la demande. Les matrices composées coûtent moins cher mais offrent moins de capacités. Vous voudrez faire correspondre l'outillage aux besoins du projet et aux ressources disponibles.
Les matrices progressistes gagnent au fil du temps. Ils sont conçus pour des travaux répétés où chaque pièce est la même. Une fois la matrice réalisée et fonctionne, le coût par pièce baisse rapidement. C'est génial pour les fabricants d'automobiles ou d'appareils électroménagers qui ont éteint les pièces par million.
Les matrices de transfert, bien que flexibles, entraînent des coûts en cours plus élevés. Ils nécessitent plus de temps de configuration, plus d'espace et plus d'entretien. Pourtant, ils pourraient être la meilleure option si vous avez besoin de flexibilité maintenant et pouvez réutiliser l'outillage sur des pièces similaires plus tard.
Les matrices composées sont assises au milieu. Vous ne dépensez pas grand-chose pour commencer. Mais si la commande augmente ou si la conception des pièces change, vous pouvez dépasser ce qu'ils peuvent gérer. Ces matrices sont généralement choisies pour des emplois qui ne changent pas et n'ont pas besoin de beaucoup de façonnage.
Si vous poursuivez une répétabilité parfaite, les matrices composées sont difficiles à battre. Étant donné que chaque fonctionnalité est faite en un coup, l'alignement est serré. Pour les connecteurs, les cales ou les onglets électroniques, qui compte beaucoup. Les matrices progressives contiennent également de bonnes tolérances, mais une certaine variation peut se produire avec le temps si elle n'est pas bien entretenue.
Les matrices de transfert vous donnent plus d'options pour ajuster la géométrie ou l'orientation, mais cette flexibilité ajoute de la place pour l'erreur. Les opérateurs doivent surveiller l'alignement, la manipulation des pièces et transférer de près. Plus vous ajoutez de stations, plus vous risquez de légères incohérences.
La précision commence dans la phase de conception. Vous voudrez connaître vos tolérances avant de choisir vos outils. S'ils sont lâches, les trois matrices peuvent fonctionner. S'ils sont serrés, composés ou progressifs peuvent être votre meilleur pari.
Dans l'industrie automobile, les matrices progressives sont partout. Ils produisent des supports, des montures, des clips et plus à grande vitesse. Pour les panneaux de carrosserie ou les parties structurelles complexes, les matrices de transfert sont courantes en raison des grandes tailles et des besoins de formation multiples.
L'aérospatiale choisit souvent des matrices composées pour des composants plats nécessitant des tolérances étroites. Des matériaux comme le titane ou l'acier de haut niveau sont chers, donc la minimisation des déchets est essentielle. Les matrices composées font bien lorsque les pièces n'ont pas besoin de profondeur.
Les fabricants d'électronique préfèrent les matrices composées et progressives en fonction de la taille des pièces. Pour les pièces complexes et plates comme les languettes de batterie ou les contacts de signal, le composé fonctionne. Mais lorsque plusieurs fonctionnalités sont nécessaires en séquence, les configurations progressives deviennent plus pratiques.
Les biens de consommation varient. Les outils de cuisine ou le matériel proviennent souvent de matrices progressives en raison du volume. Mais si un produit a une coque décorative ou fonctionnelle avec courbes ou profondeur, des matrices de transfert peuvent être utilisées. Tout dépend de la conception du produit, du cycle de vie et du prix.
Les matrices progressives offrent une vitesse inégalée pour les courses à volume élevé. Transférer les matrices de maîtrise des pièces complexes et formées en profondeur avec une flexibilité. Les matrices composées brillent dans un travail plat et de précision. Choisir le bon dépend de la forme, du volume et du budget de votre partie. Si vous avez besoin d'aide supplémentaire, bienvenue pour voir les solutions de notre entreprise d'estampage en métal .
Les matrices progressives forment des pièces en séquence à l'aide d'une bande. Les matrices de transfert déplacent des pièces individuelles entre les stations.
Utilisez des matrices composées pour des pièces simples et simples qui ont besoin d'une haute précision en une course de presse.
Non. Les matrices progressives ne sont pas idéales pour la formation profonde. Les matrices de transfert sont meilleures pour cette tâche.
Dies progressives. Ils ont des coûts d'installation élevés mais offrent des coûts par partie bas en parts longues.
Oui. Les produits complexes peuvent utiliser progressif pour les petites pièces et le transfert ou le composé pour d'autres.
