Impression 3D vs prototypage CNC vs moulage sous vide pour un développement rapide de produits

Lorsque la rapidité est importante dans le développement de produits, la meilleure méthode de prototypage n’est pas toujours la moins chère ou la plus avancée. Cela dépend de ce que vous devez valider en premier : la forme, l’ajustement, la résistance, la qualité de la surface ou des tests de marché en petits lots.

Pour la plupart des concepts en phase de démarrage, l’impression 3D est le moyen le plus rapide de mettre une pièce en main. Pour la validation fonctionnelle et les tests mécaniques précis, le prototypage CNC est généralement le choix le plus fiable. Lorsque vous avez besoin d’une petite série de pièces qui semblent proches de la qualité de production finale, la coulée sous vide offre souvent le meilleur équilibre.

Ce guide compare les trois méthodes de manière pratique afin que vous puissiez choisir le bon processus pour chaque étape de développement de produit.

Pourquoi la bonne méthode de prototypage est importante

Le développement rapide de produits ne consiste pas seulement à réduire les délais de livraison. Il s’agit de réduire le temps passé à prendre de mauvaises décisions.

Un prototype peut être utilisé à des fins très différentes :

• vérifier l"apparence et la forme

• tester l"adéquation avec d"autres composants

• validation des performances mécaniques

• recueillir les commentaires des clients

• préparation à la production pilote

• présenter un produit à des investisseurs ou à des distributeurs

Le problème est qu’une méthode de prototypage donne rarement les meilleurs résultats dans tous ces scénarios. Une pièce rapide à imprimer peut ne pas survivre aux tests fonctionnels. Une pièce CNC peut être très précise mais trop lente ou coûteuse pour plusieurs itérations de conception. Une pièce moulée sous vide peut paraître excellente, mais elle n"est pas toujours le bon choix pour une validation technique sous forte charge.

C'est pourquoi la comparaison de l'impression 3D, du prototypage CNC et du moulage sous vide doit être liée aux objectifs de développement réels, et pas seulement au prix par pièce.

Comparaison rapide : impression 3D, prototypage CNC et moulage sous vide

Ce tableau est un point de départ, mais la véritable sélection dépend de ce que signifie « rapide » dans votre projet. Dans certains cas, l’itinéraire le plus rapide est un modèle imprimé le jour même. Dans d’autres, le chemin le plus rapide vers une décision de conception correcte est une pièce usinée CNC qui évite des semaines de refonte plus tard.

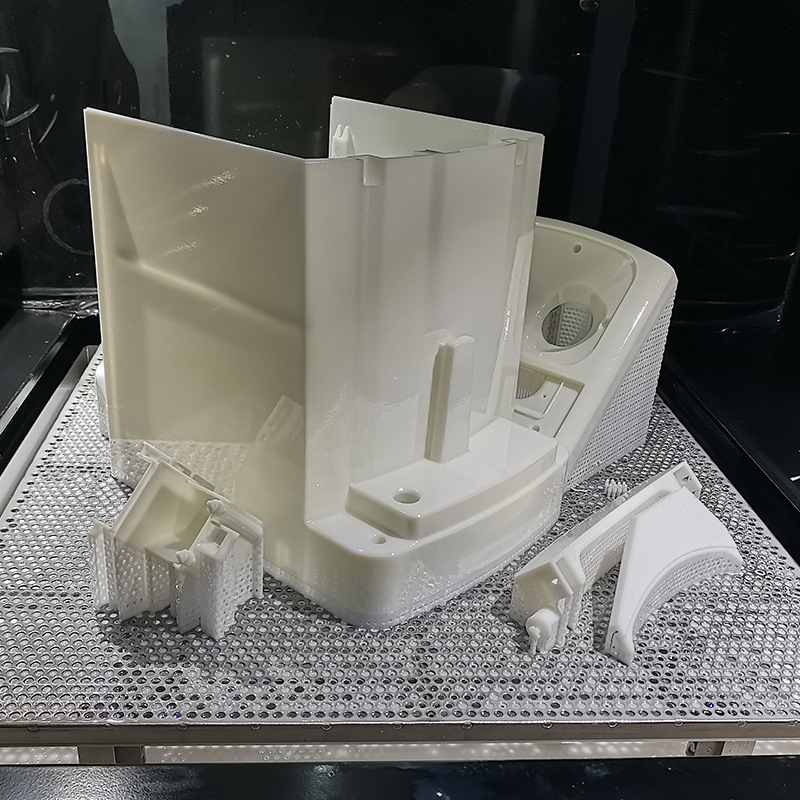

À quoi sert l’impression 3D ?

L"impression 3D est généralement le premier choix lorsqu"une équipe a besoin de rapidité et de flexibilité.

Il construit des pièces couche par couche à partir d"un modèle numérique, ce qui le rend particulièrement utile pour :

• validation des concepts

• changements de conception rapides

• prototypes à faible coût

• géométrie interne difficile à usiner

• tests utilisateurs à un stade précoce

Principaux avantages de l"impression 3D

1. Délais de livraison très courts
L'impression 3D est bien adaptée au développement précoce car elle permet de passer rapidement d'un fichier CAO à une pièce physique, souvent avec une configuration minimale.

2. Forte liberté de conception
Les canaux internes complexes, les structures en treillis, les contre-dépouilles et les formes organiques sont plus faciles à produire avec l'impression 3D qu'avec l'usinage CNC.

3. Coût initial réduit pour les pièces uniques
Pour les prototypes uniques ou les révisions fréquentes, l'impression 3D évite généralement les coûts d'outillage et de configuration.

4. Utile pour plusieurs cycles d'itérations
Lorsque les ingénieurs modifient encore l'épaisseur des parois, les ajustements par pression, la position des boutons ou la géométrie globale, l'impression 3D prend en charge des cycles d'apprentissage plus rapides.

Limites de l"impression 3D

Le comportement du matériau peut différer de celui des pièces de production finales.
Même lorsque le matériau imprimé ressemble à du plastique moulé par injection, sa résistance, sa résistance à la chaleur ou son comportement de surface peuvent ne pas correspondre suffisamment au produit final pour permettre des décisions techniques.

La qualité de la surface varie selon le processus.
Certaines pièces imprimées nécessitent un post-traitement si l'apparence est importante.

Les tolérances peuvent ne pas être suffisantes pour certains assemblages.
Ceci est particulièrement important pour les boîtiers de précision, les caractéristiques d'accouplement et les interfaces mécaniques.

Cas d"utilisation typiques

L’impression 3D est souvent le meilleur choix lorsque vous devez :

• valider les concepts de design industriel

• revoir l"ergonomie et la taille

• tester plusieurs versions de conception en parallèle

• créer rapidement des prototypes non porteurs

• vérifier les structures internes avant de passer à des parcours d"outillage plus difficiles

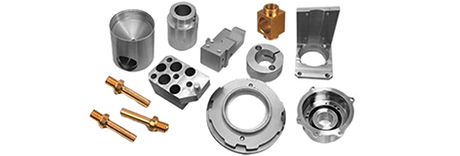

Quand le prototypage CNC est la meilleure option

Le prototypage CNC supprime la matière d"un bloc solide de plastique ou de métal. Il est généralement utilisé lorsque les performances, la précision dimensionnelle et les propriétés réelles des matériaux comptent plus que la liberté de conception maximale.

Si votre prototype doit se comporter comme la pièce finale en utilisation réelle, la CNC est souvent le choix le plus sûr.

Principaux avantages du prototypage CNC

1. L'usinage CNC de haute précision dimensionnelle
est bien adapté aux tolérances serrées, aux emplacements précis des trous, à la planéité et à l'ajustement reproductible.

2. Véritables matériaux d'ingénierie
Vous pouvez usiner des prototypes à partir d'ABS, de POM, de nylon, d'acrylique, d'aluminium, d'acier inoxydable et d'autres matériaux plus proches de l'utilisation finale en production.

3. Meilleur pour les tests fonctionnels et mécaniques
Lorsque vous devez tester des filetages, des caractéristiques porteuses, des surfaces d'étanchéité ou des performances structurelles, les pièces CNC sont généralement plus fiables que les substituts imprimés.

4. Forte qualité de surface et options de post-traitement
Les pièces usinées peuvent être polies, microbillées, anodisées, peintes ou texturées selon l'application.

Limites du prototypage CNC

Contraintes géométriques
Les cavités profondes, les canaux internes complexes et les formes hautement organiques peuvent être difficiles ou coûteuses à usiner.

Coût plus élevé pour une itération de concept très simple
Si la conception change chaque jour, la configuration CNC et le temps d'usinage peuvent rendre les premiers tours moins efficaces que l'impression 3D.

Le gaspillage de matériaux peut être plus élevé.
Étant donné que la pièce est découpée dans un bloc solide, la CNC n'est pas aussi efficace en termes de matériaux que les méthodes additives pour certaines géométries.

Cas d"utilisation typiques

Le prototypage CNC est généralement la meilleure option lorsque vous devez :

• valider un ajustement et une tolérance précis

• tester un boîtier mécanique avant l"outillage

• évaluer la résistance structurelle

• créer des prototypes fonctionnels en métal ou en plastique de qualité technique

• présenter une pièce haute fidélité à un acheteur technique ou à une équipe d"ingénierie

La place du moulage sous vide dans le développement rapide de produits

La coulée sous vide est souvent mal comprise. Ce n’est généralement pas le moyen le plus rapide d’obtenir le premier prototype, mais cela peut être l’un des moyens les plus efficaces de soutenir un développement rapide une fois la conception initiale stable.

Le processus commence généralement par un modèle maître, souvent réalisé par CNC ou par impression 3D. Un moule en silicone est ensuite créé et les pièces en résine sont coulées sous vide. Cela rend la coulée sous vide particulièrement utile pour les petites séries de pièces qui nécessitent une cohérence et une meilleure qualité visuelle.

Principaux avantages de la coulée sous vide

1. Idéal pour la duplication en petits lots
Une fois le maître et le moule prêts, le moulage sous vide peut produire plusieurs pièces similaires plus efficacement que de les imprimer ou de les usiner à plusieurs reprises.

2. Meilleure apparence pour la présentation et la validation
Les pièces moulées sous vide peuvent fournir des surfaces plus lisses et une qualité visuelle plus proche de celle de la production, ce qui est utile pour les démonstrations auprès des investisseurs, les échantillons de vente et les tests utilisateurs.

3. Pont utile entre prototype et production de masse
Lorsque le moulage par injection est trop précoce et trop coûteux, la coulée sous vide offre aux équipes une étape intermédiaire.

4. Peut raisonnablement bien simuler les plastiques de production.
De nombreuses résines coulées sont conçues pour imiter l'ABS, le PP, des matériaux de type caoutchouc ou des pièces transparentes, bien qu'il ne faille pas supposer une équivalence exacte.

Limites de la coulée sous vide

Cela nécessite d’abord un modèle principal,
ce qui ajoute une étape supplémentaire par rapport à l’impression 3D directe ou à l’usinage CNC.

Les propriétés des matériaux sont approximatives et non identiques.
La coulée sous vide est souvent suffisamment solide pour certains tests et utilisations pilotes, mais elle ne devrait pas automatiquement remplacer la validation de qualité production.

Les moules en silicone ont une durée de vie limitée.
Cela rend le processus idéal pour une production à faible volume et non pour une fabrication à grande échelle.

Cas d"utilisation typiques

La coulée sous vide est souvent le bon choix lorsque vous devez :

• réaliser 10 à 100 pièces prototypes

• préparer des échantillons pour les tests clients

• évaluer la couleur, la texture et l’apparence

• soutenir les ventes pilotes ou la validation du marché

• combler le fossé avant que l"outillage de moulage par injection ne soit prêt

Impression 3D vs prototypage CNC vs coulée sous vide : comment choisir par étape de développement

Un moyen pratique de sélectionner la bonne méthode consiste à l’adapter au stade de développement du produit.

Étape 1 : Première itération du concept et de la conception

A ce stade, l’objectif principal est d’apprendre rapidement.

Meilleur choix : l’impression 3D

Pourquoi:

• les changements de conception sont fréquents

• la vitesse compte plus que les propriétés finales du matériau

• les équipes ont besoin de modèles physiques à faible coût

• les évaluations internes se concentrent souvent d"abord sur la forme et la convivialité

Dans cette phase, l’impression de plusieurs versions est souvent plus précieuse que la production d’une seule pièce parfaite.

Étape 2 : Validation de l"ingénierie fonctionnelle

À ce stade, l’équipe doit savoir si la conception fonctionne réellement.

Meilleur choix : prototypage CNC

Pourquoi:

• la tolérance et la précision de l’assemblage sont importantes

• le comportement mécanique réel est important

• les prototypes doivent survivre aux tests

• le risque technique est supérieur au risque visuel

Cela est particulièrement vrai pour les boîtiers, les connecteurs, les supports, les boîtiers et les pièces mécaniques de précision des appareils électroniques grand public.

Étape 3 : approbation de l"apparence et tests en petits lots

À ce stade, la conception est relativement stable et l’équipe souhaite plusieurs pièces quasi finales.

Meilleur choix : coulée sous vide

Pourquoi:

• la duplication en petits lots devient importante

• la qualité de la présentation compte davantage

• les équipes peuvent avoir besoin de plusieurs unités pour les tests de marché

• l"outillage complet est encore prématuré

Cette étape est courante lorsque les entreprises souhaitent valider la demande avant d"investir dans des moules.

Critères de décision pratiques

Si vous hésitez entre ces trois méthodes, utilisez les critères suivants au lieu de choisir uniquement par prix.

Choisissez l"impression 3D si :

• vous avez besoin de pièces le plus rapidement possible

• le design change encore souvent

• la géométrie est complexe

• le prototype est principalement destiné à l"examen du concept ou aux tests légers

• vous souhaitez réduire le coût d"itération au début du développement

Choisissez le prototypage CNC si :

• la tolérance est essentielle

• de vrais matériaux d"ingénierie sont nécessaires

• la pièce sera soumise à des tests fonctionnels

• les filetages, les surfaces d"étanchéité ou les caractéristiques structurelles sont importants

• vous souhaitez un prototype proche du comportement d"utilisation finale

Choisissez la coulée sous vide si :

• le design est en grande partie figé

• il te faut plusieurs pièces identiques

• l’apparence compte

• vous avez besoin d"un pont avant le moulage par injection

• vous voulez des pièces en faible volume avec une meilleure cohérence que le prototypage unique et répété

Erreurs courantes à éviter

Le développement rapide de produits ralentit souvent parce que les équipes choisissent une méthode basée sur l"habitude plutôt que sur des besoins objectifs.

Utiliser l"impression 3D pour les conclusions fonctionnelles finales

Une pièce imprimée peut être excellente pour la révision de forme mais faible pour un véritable jugement technique. Si le projet dépend de la résistance aux chocs, de l"étanchéité, du comportement à l"usure ou de la résistance du fil, un échantillon imprimé peut créer une fausse confiance.

Utiliser la CNC trop tôt dans une phase de conception très fluide

La CNC est puissante, mais ce n’est pas toujours le meilleur premier pas. Lorsque la conception est encore instable, l’usinage de chaque révision peut augmenter les coûts et ralentir l’apprentissage.

Choisir le moulage sous vide avant que la conception ne soit stable

La coulée sous vide fonctionne mieux une fois que le modèle principal est correct. Si des modifications majeures de la conception sont encore probables, la refonte du moule peut faire perdre du temps et de l’argent.

Comparer uniquement le coût unitaire

Une pièce moins chère n’est pas toujours l’option de développement la plus rapide. Un prototype inexact peut déclencher des erreurs de conception, des tests retardés ou des communications répétées avec les fournisseurs. Ce coût caché est souvent supérieur à la différence entre les méthodes de prototypage.

Une approche de sélection réaliste pour des résultats plus rapides

Dans de nombreux projets, la stratégie de développement de produits la plus rapide ne consiste pas à choisir une seule méthode. Il s’agit d’utiliser la bonne combinaison dans l’ordre.

Un flux de travail courant ressemble à ceci :

1. Imprimez en 3D les premiers modèles pour valider la taille, la forme et l'interaction de l'utilisateur

2. Pièces fonctionnelles critiques de la machine CNC pour les tests d'ajustement et d'ingénierie

3. Couler sous vide un petit lot pour examen visuel, commentaires des clients ou utilisation pilote

Cette approche par étapes réduit les risques à chaque étape sans s"engager trop tôt dans des outils de production coûteux.

Par exemple, une équipe développant un nouveau boîtier d"appareil grand public peut d"abord imprimer plusieurs versions de boîtier, puis usiner CNC le boîtier final pour confirmer les tolérances et l"assemblage, et enfin couler sous vide un court tirage pour des échantillons de distributeur. Ce flux de travail est souvent globalement plus rapide que de forcer un seul processus à tout faire.

Quelle méthode est la meilleure pour un développement rapide de produits ?

Il n’y a pas de gagnant universel dans le débat entre l’impression 3D, le prototypage CNC et le moulage sous vide..

La meilleure réponse est :

• L'impression 3D est la meilleure pour la vitesse et l'itération

• Le prototypage CNC est le meilleur pour la fonctionnalité et la précision

• la coulée sous vide est idéale pour les pièces de présentation à faible volume et proches de la production

Si votre objectif est un développement de produit vraiment rapide, choisissez le processus en fonction de la décision que vous devez prendre ensuite, et pas seulement de la pièce que vous devez produire aujourd"hui.

Cet état d’esprit conduit à de meilleurs prototypes, à moins de boucles de refonte et à un chemin de lancement plus court.

Réflexions finales

La stratégie de prototypage la plus efficace aligne le choix du processus sur le risque de développement.

Utilisez l’impression 3D lorsque vous avez besoin d’un apprentissage rapide. Utilisez le prototypage CNC lorsque vous avez besoin de confiance technique. Utilisez le moulage sous vide lorsque vous avez besoin de plusieurs pièces de haute qualité avant la production en série.

Les équipes qui font cette distinction tôt avancent généralement plus rapidement car chaque prototype répond à la bonne question au bon moment.

Si vous évaluez des fournisseurs ou planifiez la prochaine étape de votre prototype, la question clé est simple : qu'avez-vous besoin que ce prototype prouve ? Une fois cela clair, il devient beaucoup plus facile de choisir la bonne méthode.
