Empestation des bases de la conception de la matrice: un guide pratique de 2025 pour les ingénieurs

Vous êtes-vous déjà demandé comment les pièces métalliques sont façonnées de manière si précisément et rapidement? La conception de la matrice est le secret de la vitesse et de la précision de fabrication modernes.

Ce guide concerne les ingénieurs, les fabricants d'outils et les planificateurs de production qui recherchent de meilleurs résultats. Vous apprendrez des types de matrices, des étapes de conception, des matériaux et des techniques d'outillage intelligentes.

Qu'est-ce qu'une dédiction?

Définition et rôle dans la formation de tôles

Une matrice d'estampage est un outil sur mesure utilisé pour façonner ou couper des feuilles de métal. Il est placé à l'intérieur d'une machine de presse et applique de la force pour former des pièces. Selon la façon dont il est conçu, il peut couper, plier, dessiner ou perforer le métal en plusieurs formes. Ces matrices sont essentielles pour créer des pièces cohérentes et de haute qualité comme les supports, les clips, les couvertures et les connecteurs. Ils sont souvent utilisés dans des industries comme l'automobile, l'électronique, les appareils électroménagers et l'aérospatiale. La presse et la matrice doivent correspondre parfaitement à chaque pièce est conçue pour les spécifications exactes. Sans un détenu, même des pièces métalliques simples prendraient trop de temps à faire ou ne seraient pas uniformes.

L'importance des matrices dans la production automatisée

Les matrices jouent un rôle énorme dans la fabrication automatisée. Ils aident à réduire le travail, à accélérer la production et à réduire les coûts. Étant donné que les matrices sont utilisées dans des machines qui fonctionnent à grande vitesse, elles doivent être précises et durables. Une matrice bien conçue prend en charge les systèmes d'alimentation automatique, de sorte que les pièces peuvent être fabriquées en continu sans s'arrêter. Dans les lignes à volume élevé, les matrices progressives permettent plusieurs opérations en un seul coup. C'est pourquoi la plupart des usines modernes comptent sur eux pour respecter les délais serrés et les objectifs de qualité. Si la matrice échoue, la production s'arrête. Il est donc tout aussi important de le garder en haut que de le concevoir.

Glossaire des termes d'estampage commun

Voici une courte liste de mots que vous verrez souvent dans Die Design:

Ces termes sont le fondement pour comprendre comment les matrices fonctionnent dans la production.

Stamping des bases de conception de matrices pour les ingénieurs

Composants clés d'un ensemble de matrices

Un ensemble de matrices d'estampage est composé de plusieurs pièces importantes qui fonctionnent ensemble pour façonner le métal. Les chaussures de matrice sont les plaques de base. Ils tiennent tout en place et donnent toute la force de configuration. Ensuite, il y a des plaques de matrice, notamment des caractéristiques de coupe et de formation. Ils entrent en contact avec le métal pendant chaque cycle de presse. Des épingles de guidage et des bagues sont ajoutées pour maintenir les parties supérieures et inférieures alignées à mesure que la matrice s'ouvre et se ferme. S'ils ne sont pas alignés, l'outil pourrait se casser ou produire de mauvaises pièces. Les strip-teaseuses aident à retirer le métal du poinçon après la coupe ou la formation. Sans eux, le matériau peut coller ou être endommagé. Chaque pièce doit être conçue avec soin afin qu'elle s'adapte à la structure de la matrice globale et à la configuration de la presse.

Sélection de matériaux pour les assiettes et les chaussures

Choisir le bon matériau est un gros problème dans la conception de la matrice. La plupart des ingénieurs vont avec de l'acier car il est fort, durable et abordable. Mais tout l'acier n'est pas le même. Certains utilisent des types à faible teneur en carbone car ils sont faciles à machine. D'autres choisissent des notes plus dures pour une meilleure résistance à l'usure. Pour les matrices plus légères qui ont besoin de vitesse, des alliages d'aluminium sont utilisés. Ils réduisent le poids mais maintiennent toujours la forme sous pression. Des inserts en carbure sont ajoutés dans des zones à hauts usées où les coups de poing ont frappé le plus souvent. Il est important d'équilibrer la force, la machinabilité et le coût. Le matériau que vous choisissez affecte la durée de la durée et la fréquence à laquelle elle a besoin de maintenance.

Facteurs d'épaisseur et de taille de décors

L'épaisseur et la taille affectent la stabilité de la filière sous le stress. Lorsque la presse applique de la force, la matrice doit rester stable. Si le matériau est tamponné est épais ou fort, les plaques et les chaussures doivent également être plus épais. La capacité de presse est également importante. Une presse plus grande avec plus de tonnage met plus de charge sur la filière. C'est pourquoi les ingénieurs vérifient la gamme de hauteur et de course avant la construction. Si vous concevez un dé progressif avec de nombreuses stations, vous aurez besoin d'un support supplémentaire. La disposition doit laisser suffisamment de place pour chaque opération tout en s'adaptant dans le lit de presse. Obtenez le bon équilibre et vous réduisez le désalignement, les fissures et les temps d'arrêt.

Types de matrices et leurs applications

Dies simples pour les opérations de base

Les matrices simples, également appelées matrices à coups unique, effectuent une seule action par trait de presse. Cette action pourrait être la coupe, la flexion ou la formation. Ils sont faciles à construire et pas cher à entretenir, ce qui les rend idéaux pour les courtes pistes ou les prototypes. Si vous avez seulement besoin de perforer un trou ou de couper une pièce, c'est généralement la meilleure option. Nous les voyons utilisés dans les ateliers de réparation, les laboratoires de R&D et les lignes de production à faible volume.

Dies progressives pour la production à grande vitesse

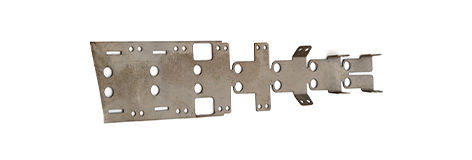

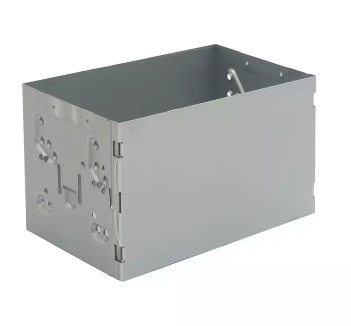

Des matrices progressives sont conçues pour la vitesse et la précision. Ils effectuent plusieurs étapes dans une longue bande de métal au fur et à mesure qu'elle se nourrit. Chaque station de la matrice ajoute une opération différente comme le pliage ou le coup de poing. À la fin, une pièce finie tombe. Ces matrices fonctionnent mieux lorsque vous devez faire des milliers de pièces identiques rapidement. Les industries électroniques et automobiles les utilisent quotidiennement. Mais ils prennent plus de temps à concevoir et coûtent plus cher à l'avance. Le gain en vaut la peine dans les courses à volume élevé.

Dies composés pour multi-coupes plates

Les matrices composées font plusieurs coupes lors d'une seule course de presse. Contrairement aux matrices progressives, la feuille ne se déplace pas dans différentes stations. Il reste à un endroit tandis que l'outil frappe plusieurs fonctionnalités à la fois. Ces matrices sont parfaites pour fabriquer des pièces plates comme les rondelles ou les anneaux. Ils réduisent la manipulation, gagnent du temps et gardent les bords coupés propres. Si la pièce est simple mais a plus d'une coupe, cette dé éloigne des efforts.

Combinaison décède pour la coupe et la formation

La combinaison meurt et forme le matériau en un seul mouvement. Ils fonctionnent lorsqu'une pièce a besoin d'un trou frappé et d'un virage en même temps. Au lieu de les faire dans deux outils, vous le faites en un. Cela signifie moins de temps de presse et moins de configurations. Ils sont beaucoup utilisés dans les appareils électroménagers et l'électronique. Mais vous avez besoin d'un bon alignement et d'une bonne conception pour éviter les défauts, car la formation et la coupe créent des forces très différentes.

Blanking, Piercing, pliage et formant des matrices

Certaines matrices se spécialisent dans une seule tâche. Un dépérissement de Lanking coupe la forme plate d'une feuille. Les matrices de perçage font des trous ou des emplacements. Les matrices de flexion poussent le matériau à un angle de réglage. Les matrices de formation façonnent le métal en courbes ou des parties 3D plus complexes. Ce sont les outils de base derrière presque toutes les pièces métalliques estampillées. Chacun se concentre sur une seule action, mais ils sont souvent combinés ou séquencés dans des configurations multi-die.

Ligne meurt pour des courses flexibles à faible volume

Les matrices de ligne sont utilisées lorsque le travail n'a pas besoin de la vitesse d'un dé progressif. Vous placez la pièce manuellement, ou utilisez une mangeoire, et vous le déplacez dans une station à la fois. Chaque dé exécutime une seule fonction comme la flexion ou la croupe. Ceux-ci sont parfaits pour les petits lots ou les pièces plus grandes qui ne s'adaptent pas à des outils progressifs standard. Ils sont communs dans les magasins de travail et la fabrication personnalisée où chaque pièce est un peu différente.

Comment concevoir une matrice d'estampage étape par étape

Étude de faisabilité initiale et analyse des processus

Avant de sauter dans les modèles CAO ou la sélection de l'outil d'acier, vous devez d'abord demander une chose. Cette partie peut-elle réellement être tamponnée? Cela signifie vérifier la forme, la taille et le matériau. S'il a des coins pointus, des courbes profondes ou des tolérances serrées, il pourrait être nécessaire de se former par étapes. Regardez l'épaisseur de la paroi, la direction des grains et la finition de surface requise. Si cela ne peut pas être fait avec l'estampage standard, vous devrez peut-être repenser l'approche ou utiliser des processus secondaires comme l'usinage.

Sélection de la bonne méthode d'estampage

Une fois que la pièce passe la vérification de la faisabilité, l'étape suivante consiste à choisir la meilleure méthode de formation. Doit-il être blanchi, plié, dessiné ou peut-être percé? Parfois, c'est un mélange. Le dessin fonctionne pour des tasses ou des boîtiers profonds. La flexion est meilleure pour les angles et les supports. Pensez à la quantité de métal qui s'étendra. Si vous le poussez trop trop vite, il pourrait se déchirer. Planifiez si vous avez besoin d'étapes intermédiaires comme le restriction ou le nivellement. De cette façon, la pièce n'échoue pas à mi-chemin de la production.

Choisir le type de matrice idéal

Il est maintenant temps de correspondre à la pièce avec le bon style de matrice. Si la pièce est simple et fabriquée en faible volume, une matrice à un seul coup peut faire l'affaire. S'il est complexe et à volume élevé, une matrice progressive fait gagner du temps. Pour les coupes de tolérance serrées, vous pourriez avoir besoin d'un composé ou d'un dé combinaison. Ce n'est pas seulement une question de géométrie. Considérez également le budget, le délai de livraison et la disponibilité de la presse. Chaque choix affecte la vitesse de production et la qualité finale des pièces.

Conception de géométrie structurelle et d'outil

C'est là que le travail technique commence vraiment. Vous concevrez le cadre principal, les composants de travail et les systèmes de guidage. Des coups de poing, des matrices, des ressorts, des haltérophiles - ils ont tous besoin d'espace et de soutien. Assurez-vous que chaque coup de poing a un dégagement et une sauvegarde. Choisissez des types d'outils en acier en fonction de la charge que chaque pièce gère. Le carbure est souvent utilisé pour les zones à hauts usées. L'objectif est d'éviter un désalignement ou une déviation. Même un minuscule décalage peut ruiner des milliers de parties.

Planification de la disposition des bandes pour l'efficacité des matériaux

Une bonne disposition de bande peut réduire beaucoup les coûts des matériaux. Carte comment chaque pièce sera espacée à travers la bobine. Gardez les pièces proches, mais laissez la place pour les sangles, les trous de pilote et le soulagement de la bavure. Vous ne voulez pas que des pièces prennent la presse. Testez différentes dispositions pour voir ce qui donne le plus de rendement de chaque feuille. Incluez la coupe de ferraille et transportez les caractéristiques de la bande si nécessaire. Utilisez des logiciels de nidification si disponibles - cela fait une grande différence.

Design de piste et des simulations de formation

Une fois que votre disposition est prête, façonnez le visage. Cette surface contrôle comment le métal circule pendant la pressage. Les simulations vous aident à prédire les rides, le recul ou les fissures. Utilisez des diagrammes de limite de formation et des dimurages pour réparer les zones de trouble avant la construction. Si la pièce a des formes complexes, vous devrez peut-être concevoir des pré-formulaires qui remodèlent le matériau étape par étape. Assurez-vous d'ajuster les perles de dessiner ou la taille du rayon si les résultats semblent inégaux ou trop éloignés.

Conception, rédaction et normalisation finales de CAO

Il est maintenant temps de tout documenter. Construisez un modèle 3D complet et extraire les dessins de travail. Ajoutez des hauteurs de fermeture, des limites de course et des appels de matériaux. Vérifiez si votre conception correspond à la presse que vous prévoyez d'utiliser. Suivez les normes nationales ou de l'entreprise pour le dimension et les tolérances. Étiquetez clairement les numéros de pièce, les révisions et les matériaux. Une fois approuvés, les fichiers vont à l'usinage et la véritable création de matrices commence.

Simulation, test et prototypage

Pourquoi la prédiction FEA et vierge

Avant de couper l'acier ou l'outil de commande en acier, les ingénieurs exécutent généralement des simulations numériques. La FEA, ou analyse par éléments finis, aide à prédire comment le métal se comportera sous force. Il montre où les rides, les amincissement ou les divisions peuvent se produire. Nous pouvons tester différents placements de billes de tirage ou modifier les tailles de rayon sans maîtrise du matériau. Un autre avantage majeur est la prédiction vide. Il montre la forme du métal brut avant de se former. De cette façon, nous pouvons éviter une coupe supplémentaire ou un matériau gaspillé plus tard. Même un petit changement de la forme vide peut gagner du temps et réduire la ferraille dans la production.

Analyse de la grille de cercle et chèques d'amincissement

L'analyse de la grille de cercle est un moyen pratique de vérifier comment le métal s'étire. Vous appliquez un motif de cercles sur une feuille de métaux, passez-le dans le processus de formation, puis mesurez comment les cercles se déforment. S'ils s'étendent dans de longs ovales, cela signifie que la zone est sous tension et pourrait trop éclaircir. Il est particulièrement utile pour les tirages profonds ou les formes complexes. Les contrôles d'amincissement aident à confirmer si le matériau reste dans des limites sûres. S'il est trop mince, la pièce peut se fissurer ou échouer sous une utilisation. Combiné à la simulation, cette étape aide les ingénieurs à attraper des problèmes avant le début de la production de masse.

Construire et évaluer les prototypes

Les prototypes prennent le monde virtuel dans le vrai. Même si un design semble parfait en CAO, nous devons toujours le tester physiquement. Un outil prototype - parfois juste une matrice à un stade - est fabriqué à partir de matériaux plus doux ou moins chers. Il est utilisé pour tamponner un petit nombre de pièces de test. Nous vérifions l'ajustement, la finition et l'intégrité structurelle. Si la pièce ne correspond pas à l'impression ou a des défauts visibles, nous pouvons revenir en arrière et ajuster l'outillage. Cette étape nous permet également de tester à quel point la pièce s'adapte avec les composants d'accouplement. Dans des industries comme l'automobile ou l'aérospatiale, une bonne étape de prototype peut empêcher des mois de retravail plus tard.

Techniques avancées de conception de matrices en 2025

Utilisation de jumeaux numériques pour une conception prédictive

Digital Twin Technology nous permet de créer une copie virtuelle en direct de la configuration de la matrice. Il reflète l'outil réel, suit les performances et prédit l'usure avant que l'échec ne se produise. Les ingénieurs peuvent tester les changements en temps réel sans arrêter la production. Si un punch se désaligne ou un composant montre un stress précoce, nous l'attraperons tôt. Il fait gagner du temps, évite les pannes et prend en charge les décisions de maintenance plus intelligentes. Ceci est particulièrement utile dans les opérations à volume élevé où les temps d'arrêt deviennent coûteux rapidement.

Optimisation de la topologie pour les outils légers

Certains composants de matrices sont plus lourds qu'ils ne doivent l'être. C'est là que l'optimisation de la topologie entre en jeu. Il utilise un logiciel avancé pour supprimer le matériel des zones à faible stress tout en gardant la force dans les zones clés. Le résultat est un outil plus léger mais toujours rigide. Il est idéal pour les grandes matrices qui doivent faire du vélo rapidement ou s'intégrer dans des fenêtres de presse serrées. Des outils plus légers réduisent la consommation d'énergie et rendent la manipulation plus sûre pendant la configuration ou la maintenance. Nous voyons souvent cela associé à l'impression 3D pour créer des formes complexes que l'usinage normal ne peut pas gérer.

Impression 3D pour le prototype et les outils complexes

L'impression 3D, également appelée fabrication additive, nous donne une liberté de conception totale. Nous pouvons construire des inserts, former des blocs ou des canaux de refroidissement Layer par calque. Pour l'outillage prototype, cette méthode gagne du temps et nous permet d'essayer rapidement de nouvelles idées. Des fonctionnalités complexes qui prendraient des jours pour la machine peuvent désormais être imprimées en quelques heures. Ce n'est pas seulement pour le plastique non plus. Les nouvelles machines fonctionnent avec des aciers à outils et des métaux hybrides, ce qui les rend adaptés à l'estampage à faible durée ou aux matrices douces dans des environnements de R&D.

Coupe laser et EDM pour l'usinage de précision

La coupe laser offre des tolérances étroites et des bords lisses, même en acier durci. Il est parfait pour couper, bloquer des profils ou couper des cales et des couches d'espaceur. Lorsque nous avons besoin de détails ultra-fins ou de coins pointus, l'EDM (usinage à décharge électrique) fait le travail. Il utilise des étincelles électriques pour couper le métal sans contact. Cela signifie aucune déviation ou terrasse. L'EDM est souvent utilisé pour les détails de punch, les emplacements étroits ou les fonctionnalités trop petites pour le fraisage. Les deux méthodes améliorent la précision et la répétabilité sans ralentir la production d'outils.

Maintenir et prolonger la vie

Importance de l'entretien préventif

Les matrices d'estampage prennent beaucoup de stress au fil du temps. Si nous attendons qu'un outil se casse, nous risquons les pièces endommagées et les temps d'arrêt coûteux. C'est pourquoi la maintenance préventive compte. Il nous aide à prendre de l'usure tôt et à maintenir le détenu en douceur. Un plan d'entretien régulier comprend le nettoyage, la lubrification et la vérification des fissures ou des composants desserrés. Ces étapes sont simples, mais les sauter entraîne des problèmes plus importants.

Routines d'affûtage, de nettoyage et d'inspection

Les coups de poing et les inserts deviennent ternes des coups répétés. Les outils ternes créent des bavures, des trous mal alignés ou même des surcharges. Les affaiblissement restaure la qualité des bords et maintient les pièces dans la tolérance. Le nettoyage est tout aussi important. La poussière métallique, l'huile et les débris peuvent bloquer les surfaces de mouvement ou de rayures. Définissez un calendrier pour essuyer les composants, nettoyer les chemins de lubrification et supprimer l'accumulation de ferraille. Pendant les inspections, nous vérifions les boulons, les ressorts et les épingles de guidage pour le relâchement ou les dommages. Il est préférable de remplacer une épingle usée aujourd'hui que d'arrêter une ligne demain.

Pratiques de baignade et de réalignement appropriées

Même un petit écart dans la configuration de la matrice peut tout déconcerter. C'est là que le ruine entre. Nous revérifions également l'espacement entre les coups de poing et les matrices en utilisant des jauges de feener ou des indicateurs de cadran. Si la filière est hors parallèle, la presse pourrait surcharger un côté, provoquant une usure ou une fissuration inégale. L'alignement de la filie après l'affûtage ou le remplacement de la pièce aide à maintenir chaque AVC cohérent.

Sélection des aciers et revêtements d'outils durables

Certains matériaux durent plus longtemps que d'autres. Les aciers à grande vitesse ou les carbures résistent mieux à l'usure que les alliages de base. Dans des emplois à volume élevé, cette différence permet d'économiser de l'argent au fil du temps. Les revêtements de surface comme l'étain ou le DLC réduisent les frottements et empêchent le métal de coller. Ils aident également à garder les bords plus nets plus longtemps. Le choix de l'acier droit et de la finition de surface dépend du matériau de la pièce, de la vitesse de la pression et du type de fonctionnement. Un bon mélange prolonge la durée de vie de l'outil et réduit la fréquence d'affûtage.

Suivi de l'usure et mise en œuvre de la gestion du cycle de vie

La vie de l'outil de suivi nous aide à éviter les surprises. Nous pouvons marquer chaque insert avec un nombre d'utilisation ou des coups de presse dans une feuille de suivi. Certains magasins utilisent des capteurs ou des logiciels pour alerter les opérateurs lorsqu'un composant approche de sa limite. Les indicateurs d'usure visuelle sont une autre option. Ils montrent combien de matériaux a été moulu d'un coup de poing ou d'une mort. La planification des remplacements avant l'échec signifie moins de pièces rejetées et une meilleure disponibilité. Le suivi du cycle de vie aide également à la budgétisation et à la refonte des outils plus tard.

Pièces tamponnées électropliées et conception de surface

Qu'est-ce que l'électroples et pourquoi l'utiliser?

L'électroplaste ajoute une fine couche de métal à la surface d'une partie estampillée. Nous plaçons la pièce dans une solution, appliquons le courant électrique et les ions métalliques se lient à sa surface. Cela semble simple, mais les résultats peuvent être puissants. Il améliore les performances des pièces sans changer la conception d'origine. L'électroplaste est souvent utilisée sur les connecteurs, les terminaux et les supports -, par conséquent, tout ce qui nécessite une protection supplémentaire ou une meilleure fonction.

Avantages: résistance à la corrosion, conductivité, soudabilité

La raison la plus courante pour laquelle nous utilisons l'électroples est de lutter contre la corrosion. Une partie en acier ou en cuivre rouille rapidement si elle est laissée nue. Ajoutez une couche de nickel ou de zinc, et elle peut durer dans des environnements difficiles. Pour les pièces électroniques, la conductivité est essentielle. Les revêtements en or et en argent aident à transporter le courant sans perte. C'est pourquoi nous les utilisons sur des PCB, des capteurs et des pièces haute fréquence. Certaines finitions aident également à souder. Le placage en étain, par exemple, donne une surface propre qui se lie rapidement à la soudure. Il est populaire dans l'électronique et les pièces d'appareils qui nécessitent des jointures rapides et solides.

Finies communes: nickel, or, étain, zinc, chrome

Chaque métal de placage a ses propres forces. Le nickel est dur et lisse, parfait pour la résistance à l'usure générale. L'or a une conductivité élevée et ne ternissait pas. L'étain aide à la soudure et est non toxique. Le zinc combat la rouille et est utilisé sur les pièces matérielles ou automobiles. Chrome donne une finition brillante et ajoute également une résistance à l'usure. Nous ne choisissons pas seulement un pour les looks. La bonne finition dépend de ce que la pièce sera confrontée: la chaleur, l'humidité, la tension ou les trois.

Placage sélectif et contrôle de l'épaisseur de la couche

Parfois, nous ne voulons pas que toute la partie soit enduite. Le placage sélectif nous permet de couvrir uniquement les surfaces qui nécessitent une protection ou une conductivité. Il économise le coût et améliore la fonction. Nous pouvons utiliser des systèmes de masquage ou de bobine pour contrôler où le placage atterrit. L'épaisseur est également importante. Trop mince et s'use trop vite. Trop épais et cela affecte l'ajustement ou la flexibilité. La plupart des configurations modernes utilisent une surveillance en temps réel pour contrôler l'épaisseur de la couche jusqu'aux microns. Cela signifie que chaque lot répond aux spécifications exactes sans supposition.

De la conception à la production: processus d'estampage en métal de précision

Conception et ingénierie avec CAO et simulation

Chaque partie estampillée commence comme un modèle numérique. Les ingénieurs utilisent des outils CAO pour définir la forme, les dimensions et les tolérances. Mais avant de construire quoi que ce soit, nous testons la conception par simulation. Les simulations de formation montrent comment le matériau se comportera sous pression. Nous pouvons ajuster le rayon, la vitesse de punch ou la forme vide avant de couper tout acier. Cette étape aide à éviter les fissures, l'amincissement ou les rides. Il est beaucoup plus rapide et moins cher de résoudre les problèmes ici qu'après la construction de l'outil.

Outillage et création de matrices pour une grande précision

Une fois la conception verrouillée, nous passons à l'outillage. Les machinistes créent les matrices à l'aide de moulins CNC, de broyeurs et de machines EDM. Ils coupent les coups de poing, forment des blocs, les épingles de guidage et les poussoirs de l'acier de haute qualité. La précision est la clé - si un seul trou est désactivé, la partie entière peut échouer l'inspection. Pour garder la tolérance serrée, les pièces sont souvent usinées par étapes et inspectées entre les configurations. De nombreux magasins utilisent des systèmes de matrices modulaires pour accélérer la maintenance ou les changements de pièce. L'étape d'outillage établit les bases de tout ce qui suit.

Opérations d'estampage: Blanking, Piercing, dessin

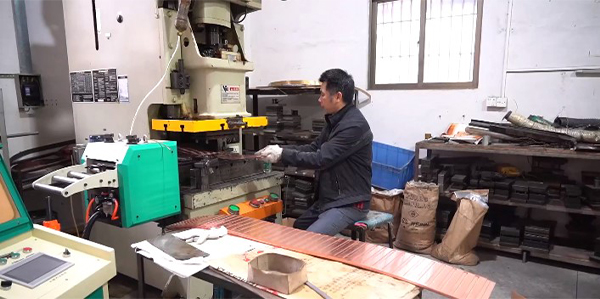

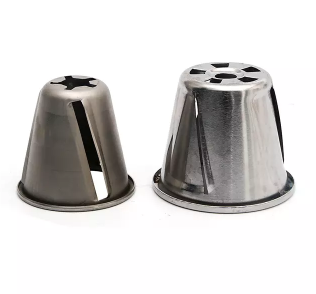

Dans le magasin de presse, la vraie action se produit. Le bloking coupe des formes plates hors de la tôle. Le perçage ajoute des trous ou des emplacements. Le dessin tire le métal en formes profondes, comme des tasses ou des boîtiers. Chaque opération doit être réglée sur le matériau de la pièce et la force de presse. Nous pourrions exécuter des bandes alimentaires en bobine à travers des matrices progressives ou charger des blancs à la main dans des outils à une seule station. Si la matrice n'est pas correcte, même une presse solide ne peut pas réparer la pièce. C'est pourquoi des feuilles de configuration, des capteurs et des essais sont utilisés avant chaque lot de production.

Assurance qualité et contrôle des processus statistiques

Aucun processus d'estampage ne fonctionne sans vérification. Les équipes de qualité inspectent les matières premières, les premiers articles et les échantillons aléatoires pendant chaque quart de travail. Nous mesurons les caractéristiques critiques comme la position du trou, l'épaisseur de la paroi et la finition de surface. Le contrôle des processus statistiques (SPC) aide à repérer les tendances avant que les pièces ne sortent des spécifications. Nous enregistrons les données à partir de chaque lot et suivons les paramètres d'appui, l'usure des outils et les temps d'arrêt. Si quelque chose dérive, il est signalé tôt. Cela maintient la ferraille bas et renforce la confiance dans chaque partie estampillée qui quitte la boutique.

Conception de la fabrication en tôlerie en tôlerie

Choisir le bon matériau pour chaque partie

Avant de concevoir l'outil, nous choisissons le bon métal. Ce n'est pas seulement une question de coût. Chaque matériau se plie, s'étire et réagit à la pression à sa manière. Si une pièce a besoin de résistance, nous pourrions choisir l'acier à haute résistance. Si le poids compte plus, l'aluminium ou le laiton pourrait être un meilleur choix. Nous vérifions également si le matériau résiste à la corrosion ou aux gère bien le placage. Certains métaux se fissurent sous des virages serrés ou ne fonctionnent pas bien avec certains revêtements. Choisir le mauvais peut entraîner des bords divisés, une mauvaise finition ou des tests d'ajustement ratés.

Lignes directrices pour le rayon de courbure et la longueur des bride

Les virages sont là où les choses tournent souvent mal dans l'estampage. Si le rayon est trop net, le métal peut se fissurer. Une bonne règle consiste à garder le rayon de pliage intérieur au moins égal à l'épaisseur du matériau. Les matériaux plus doux comme l'aluminium peuvent gérer des virages plus serrés, tandis que les aciers plus durs ont besoin de plus de place. La longueur de la bride compte également. Trop court et la bride peut se rider ou se déformer. Nous utilisons des graphiques standard pour cueillir des rayons de coude et des longueurs de bride sûres. La planification de ce début réduit les retouches et les modifications des outils plus tard.

Positionnement des trous, tailles et espacement des bords

Des trous trop proches d'un bord ou d'une ligne de pliage peuvent se déformer. Ils pourraient s'étirer, déchirer ou perdre la forme pendant la formation. Nous gardons une distance de sécurité des virages, généralement au moins deux fois l'épaisseur du métal. De minuscules trous peuvent également être un problème. Si le trou est plus petit que l'épaisseur du matériau, il peut ne pas frapper proprement. Les bavures ou les dommages à l'outil peuvent suivre. Pour de meilleurs résultats, nous suivons les ratios de trous / bord standard et utilisons des pilotes en cas de besoin pour assurer l'alignement.

Établir des tolérances fonctionnelles qui réduisent les coûts

Toutes les fonctionnalités n'ont pas besoin de tolérances ultra-serrées. La tenue d'une tolérance de ± 0,05 mm sur les trous non critiques fait augmenter les coûts. Il ralentit l'estampage et augmente le temps d'inspection. Au lieu de cela, nous parlons aux clients et décidons dans quels domaines ont besoin de précision. Les caractéristiques qui alignent les pièces ou affectent la fonction doivent être serrées. D'autres, comme les créneaux cosmétiques ou les trous de drainage, peuvent être plus lâches. En relaxant les tolérances dans la mesure du possible, nous prolongeons la durée de vie de l'outil et réduisons les changements de configuration. Cela maintient la production plus rapide et plus cohérente.

Conclusion

La conception de la matrice d'estampage implique une précision, une planification minutieuse et une utilisation efficace des matériaux. En 2025, les ingénieurs à succès devraient combiner des outils numériques avec des techniques pratiques. La simulation précoce, la sélection de matériaux réfléchie et la conception durable sont devenus des pratiques standard. La collaboration avec des partenaires qualifiés conduit souvent à une réduction des déchets et à une amélioration de l'efficacité de la production. Les connaissances à jour continuent de jouer un rôle clé dans la réalisation des résultats d'estampage cohérents et précis. Si vous avez besoin d'aide supplémentaire, vérifiez les solutions de notre entreprise d'estampage en métal .

FAQ

Quel est le but d'une dédiction d'emboutissant dans la fabrication?

Une matrice d'estampage façonne ou coupe la tôle en pièces spécifiques à l'aide de presses à haute pression.

Comment les simulations aident-elles à tamponner la conception de la matrice?

Des simulations comme la FEA aident à prédire le stress, l'éclaircissement et les rides avant le début de l'outillage.

Quels sont les types de matrices d'estampage courantes?

Les types communs incluent les matrices simples, progressives, composées et combinées, chacune utilisé pour des tâches spécifiques.

Pourquoi la maintenance préventive est-elle importante pour l'estampage des matrices?

Il empêche les dommages causés par les outils, assure une qualité cohérente et prolonge la durée de vie d'un outillage coûteux.

Quels matériaux sont utilisés pour électroplater les pièces estampillées?

Le nickel, l'or, l'étain, le zinc et le chrome sont couramment utilisés pour améliorer la durabilité et la conductivité.
