Avantages et inconvénients de la moulure de compression

Qu'est-ce que le moulage par compression?

Le moulage par compression est un processus de fabrication largement utilisé qui façonne les matériaux - en caoutchouc thermodurcissable et en plastiques thermodurcissants - dans les formes souhaitées en utilisant la chaleur et la pression. Développé au milieu des années 1800, il reste une solution vitale dans les industries produisant des produits en caoutchouc durables. Il convient particulièrement aux volumes de production faible à moyenne , où les coûts d'outillage et la configuration de la machine comptent plus que la vitesse de sortie.

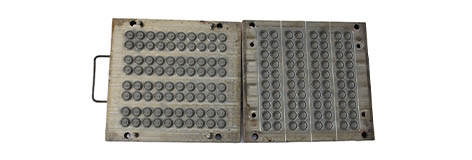

En moulure de compression , une préforme en caoutchouc ou en plastique est placée directement dans une cavité de moisissure chauffée. Le moule se ferme ensuite et la pression appliquée comprime le matériau, le forçant à se conformer à la forme du moule. Comme la chaleur active le matériau, un processus de réticulation chimique commence, en particulier pour les composés en caoutchouc. Ce processus est connu sous le nom de vulcanisation , donnant au produit sa structure permanente et ses propriétés mécaniques.

Cette technique est couramment utilisée pour produire des objets volumineux, comme les , pointes de chaise , de pieds de la machine de joints , de joints et même les bottes de Wellington . En raison de sa simplicité, c'est toujours une méthode incontournable pour les pièces trop grandes ou épaisses pour le moulage par injection ou le moulage.

Caractéristiques clés de la moulure de compression

Pourquoi les fabricants choisissent encore des moulures de compression

En dépit d'être une méthode plus ancienne, la moulure de compression offre plusieurs avantages qui le maintiennent pertinent. Il est particulièrement utile pour les entreprises ayant besoin d'une durabilité, d'un faible investissement d'outillage et d'une flexibilité en taille et en forme. Ci-dessous, nous plongerons profondément dans les avantages et les inconvénients du moulage par compression , soutenus par les données et les comparaisons du monde réel.

Avantages de la moulure de compression

1. Coûts d'outillage réduits

L'une des principales raisons pour lesquelles les fabricants choisissent la moulure de compression est le coût de l'outillage. Étant donné qu'il ne nécessite pas de portes , de coureurs d'injection ou de canaux de sprue , la structure d'outillage est plus simple. La plupart des outils peuvent être fabriqués en aluminium ou en acier de qualité inférieure.

• Réduction du coût de l'outil: jusqu'à 50% de moins que le moulage par injection

• Idéal pour les prototypes ou les courtes séries de production

• Moins de complexité est égale à des délais plus courts pour le développement des outils

2. RETENDANT pour les petits lots

Pour la production à faible volume (1 000 à 10 000 unités), le moulage par compression est plus abordable que le moulage par injection . Le temps d'installation est plus court et le coût par pièce devient gérable sans nécessiter un investissement en capital massif.

3. Bon pour les pièces grandes ou épaisses

Le moulage par compression permet de plus grands blancs et des pièces plus épaisses. Il n'y a pas besoin de limites de baril comme dans les presses d'injection.

• Convient aux articles de plus de 1 kg

• Idéal pour les pièces avec une épaisseur de paroi variable

• Parfait pour les composants industriels robustes

4. Pas de portes, de splues ou de coureurs

Étant donné que le matériau est directement chargé dans la cavité, il y a moins de déchets de matériau et pas de trajets d'écoulement excessifs pour nettoyer ou couper. Cela réduit non seulement les coûts des matériaux, mais simplifie également la conception des outils.

5. processus de production simplifié

Les opérateurs placent manuellement la préforme, alignent l'outil et exécutent le cycle. Il n'a pas besoin de niveaux élevés d'automatisation ou de machines coûteuses.

• Idéal pour les opérations dans des pays en développement ou des sites éloignés

• Permet un contrôle manuel sur les conditions de durcissement et de moulage

6. Flexibilité des matériaux

Fonctionne bien avec une large gamme de composés et de résines en caoutchouc . De l'EPDM , silicone , au néoprène , il est adaptable à de nombreux environnements d'utilisation finale, y compris l'automobile et le pétrole et le gaz.

Inconvénients de la moulure de compression

1. Des niveaux de déchets plus élevés

Pour assurer un bon remplissage de la cavité et l'élimination de l'air, le surfilage est standard. L'excès devient flash , qui doit être coupé manuellement.

• Taux de déchets flash: env. 10% à 15%

• Les matériaux thermodurcis ne peuvent pas être relants ou réutilisés

• Augmentation totale du coût des matériaux pour chaque lot

2. Temps de cycle plus long

En raison de la nécessité de chauffer toute la préforme de la surface de contact du moule, les cycles peuvent être lents, en particulier pour les pièces plus épaisses.

Cette vitesse plus lente limite son utilisation pour la production à haut volume .

3. Travail manuel et manipulation

Contrairement aux systèmes entièrement automatisés comme la moulure de moulage par injection, , la moulure nécessite souvent:

• Placement manuel des préformes

• Débullage manuel

• Coupe manuelle

Cela augmente les coûts de main-d'œuvre , en particulier pour les parties plus grandes.

4. Limité aux géométries simples

Le comportement d'écoulement du matériau est restreint. Les fonctionnalités complexes comme les côtes, les fils ou les contre-dépouilles sont difficiles à former sans défauts.

• Plus sujets aux vides , des pièges à air et des lignes tricus

• Contrôle plus faible sur la précision dimensionnelle

5. Risque de contamination

Les blancs en caoutchouc pré-carré sont exposés avant d'être insérés dans l'outil. Toute poussière ou particules peut s'intégrer à la surface de la partie finale.

• Augmente le taux de rejet

• Affecte l'apparence cosmétique

• Moins cohérent que l'injection ou le moulage par coulée

6. Problèmes de contrôle du flash

Le flash doit être coupé , souvent à la main. Les lignes de flash sont plus prononcées que dans les autres techniques de moulage, affectant potentiellement les tolérances et l'attrait visuel.

7. Usure et dégâts d'outils

Parce que les outils ne sont pas toujours boulonnés dans les presses, ils peuvent se déplacer pendant le fonctionnement. La manipulation et le chargement fréquents des outils peuvent provoquer:

• Dommages aux bords

• Usure

• Perte de détails fins en partie fonctionnalités

Moulage de compression vs moulage en casting

Pour donner une image plus claire de la moulure de compression dans l'environnement de fabrication d'aujourd'hui, comparons-le à la moulure coulée , une autre technique populaire pour les produits thermodurcissables.

La moulure coulée est parfaite pour les formes complexes et le volume élevé, tandis que le moulage de compression brille lorsque la durabilité, la simplicité et la flexibilité sont nécessaires pour les courses de taille moyenne.

Applications modernes de moulure de compression

Avec une augmentation des demandes de la construction , aérospatiale , automobile et des industries médicales , la moulure de compression joue un rôle clé. Il est largement utilisé pour:

• Bagues en caoutchouc

• Composants isolants

• Joints de CVC

• Tampons à pied et supports anti-vibration

• Joints et brides résistantes à l'huile

Son attrait réside dans son adaptabilité rentable et sa facilité de mise à l'échelle pour les pièces robustes ou de grande taille.

Dernières tendances de moulure de compression

Focus sur la durabilité

Alors que les industries recherchent une fabrication plus verte, le moulage par compression est optimisé pour réduire les déchets et la consommation d'énergie:

• Utilisation de blancs pré-coupes pour minimiser

• Incorporation de matériaux recyclés dans les mélanges

• Conceptions d'outillage sans flash avancées

Intégration numérique

Les pressions intelligentes permettent:

• Contrôle de température et de pression en temps réel

• Maintenance prédictive de l'outillage

• Meilleure traçabilité et assurance qualité

Ces mises à niveau rendent le moulage par compression plus compétitif dans les secteurs exigeant de précision.

Réflexions finales

Le moulage par compression reste une technique indispensable dans la fabrication moderne. Bien qu'il soit livré avec des limitations - des cycles de plus de plus en plus, plus de déchets et des besoins de main-d'œuvre plus élevés - il excelle dans les domaines où l'outillage rentable , des géométries simples et des capacités en grande partie comptent.

Comprendre à la fois les avantages et les inconvénients des moulures de compression permet aux entreprises de faire le meilleur choix de production. Lorsqu'il est sélectionné correctement, ce processus traditionnel offre un équilibre parfait entre les performances, la flexibilité et le coût.

Si votre application exige des pièces plus volumineuses , ou sensibles aux coûts , le moulage par compression pourrait bien être la solution idéale.

Tableau de résumé: Le moulage par compression vous convient-il?
